多级泵的结构特点

  多级泵是指有两个或两个以上叶轮的泵。通常的结构有蜗壳式多级泵和分段式多级泵。

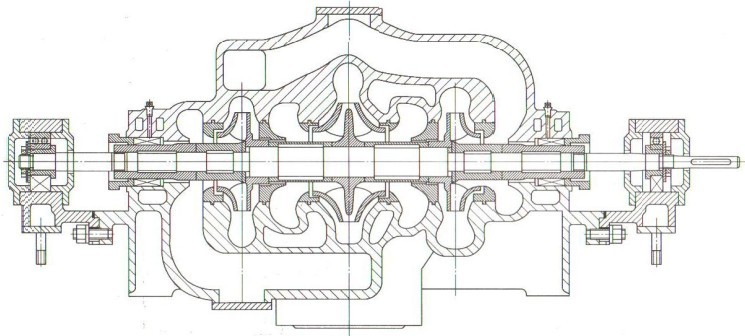

图1 蜗壳式多级泵结构示意图

  蜗壳式多级泵的结构特点（图1）一般采用中开式结构以便于检修，且有利于叶轮对称布置，减小作用在转子上的轴向力。但这种结构的工艺性较差：级数越多，泵体和系盖的形状越复杂；泵的外形尺寸越大，特别是级与级之间需要配置一些级间流道，使泵的外形比较复杂。而且当级数较多、扬程较高时，中开面的密封难度较大。基于这些因素，这种结构应用的广泛性受到一定的限制。

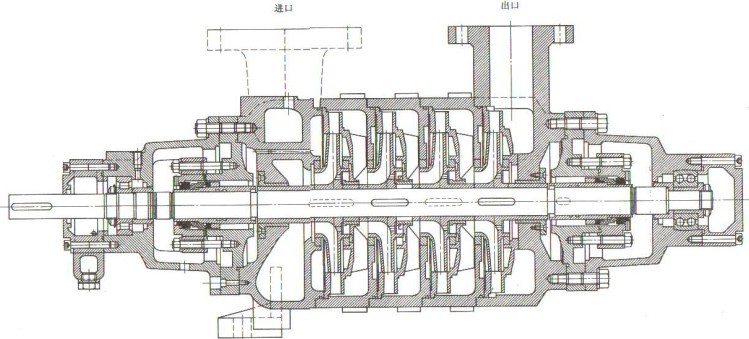

图2 分段式多级泵结构示意图

  分段式多级泵（图2）的结构紧凑，有利于提高标准化、通用化程度。由于这种结构的泵的扬程取决于泵的级数，所以这种多级泵的扬程范围较宽。
