QBY铝合金气动隔膜泵性能参数、安装尺寸及零部件清单

时间:2015-5-8 10:19:05 来源:中耐泵业 www.b-fz.com

    温州中耐公司生产的QBY铝合金气动隔膜泵是一种新型的泵类,其泵体过流部件采用铝合金材料,隔膜片根据不同液体可采用丁晴橡胶、氟橡胶、氯丁橡胶、聚四氟乙烯及聚全氟乙丙烯(F46)。隔膜泵可输送带颗粒、高粘度、易挥发、易燃、易爆、剧毒的液体、陶瓷釉浆、果浆、胶水、油轮仓库油回收、临时倒罐等液体均能予以抽光吸尽。这里主要介绍一下QBY铝合金气动隔膜泵性能参数、安装尺寸及零部件清单。
QBY铝合金气动隔膜泵性能参数:



进出口径
mm


m3 /h

扬程
m

吸程
m

大允许
通过颗粒
Ф(mm)

大供气压
kgf/cm3

QBY-10

10

0~0.8

0~50

5

1

4-7

QBY-15

15

0~1

0~50

5

1

4-7

QBY-25

25

0~2.4

0~50

5

2.5

2-7

QBY-40

40

0~8

0~50

5

4.5

2-7

QBY-50

50

0~12

0~50

5

8

2-7

QBY-65

65

0~16

0~50

5

8

2-7

QBY-80

80

0~24

0~50

5

10

2-7

QBY-100

100

0~30

0~50

5

10

2-7

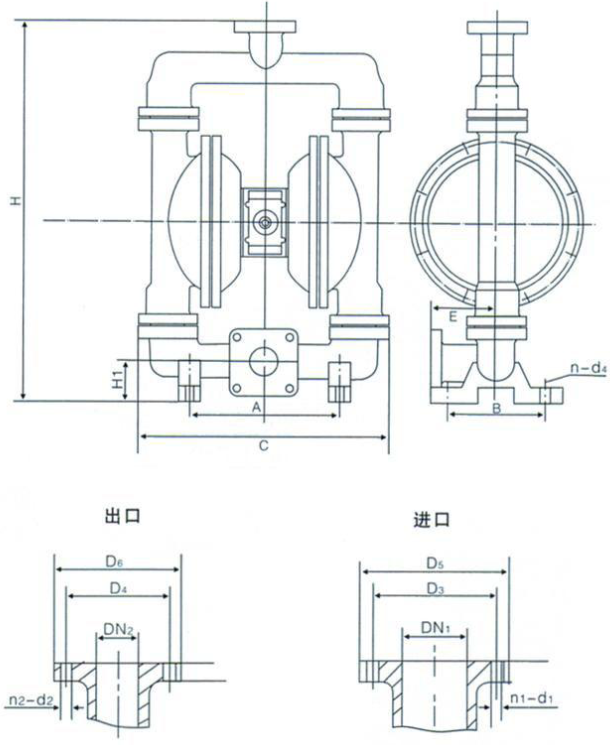

QBY铝合金气动隔膜泵安装尺寸图:

型号

A

B

C

D

E

H1

H2

H3

G

丝扣

备注

QBY-10

120

0

210

140

12

30

220

10

240

3/8

铝合金

QBY-15

120

0

210

140

12

30

220

10

240

1/2

型号

A

B

D5

D6

C

H

H1

DN1

DN2

n-d1

n-d2

D3

D4

E

n-d4

进气口

外径

备注

QBY-25

220

160

110

110

370

575

68

25

25

4-Φ11

4-Φ11

75

75

80

4-Φ12

10

QBY-40

220

160

130

120

370

575

68

40

32

4-Φ13.5

4-Φ13.5

100

90

80

4-Φ12

10

QBY-50

340

240

140

140

550

800

65

50

50

4-Φ13.5

4-Φ13.5

110

110

145

4-Φ17.5

12

QBY-65

340

240

160

160

550

800

70

65

65

4-Φ13.5

4-Φ13.5

130

130

145

4-Φ17.5

12

QBY-80

340

240

190

190

580

950

100

80

80

4-Φ17.5

4-Φ17.5

150

150

130

4-Φ17.5

14

QBY-100

340

240

210

190

580

950

100

100

80

4-Φ17.5

4-Φ17.5

170

170

130

4-Φ17.5

14

QBY铝合金气动隔膜泵零部件清单:



零件序号

名称

数量

材料

1

螺钉

16

Q235-A

2

垫圈

64

Q235-A

3

立柱

2

1Cr18Ni9Ti

HT200

ZL104

增强聚丙烯

4

外压板

2

Q235-A

5

隔膜

2

丁晴橡胶

氟橡胶

氯丁橡胶

6

内压板

2

ZL104 and Steel

7

螺钉

3

Q235-A

8

垫圈

6

Q235-A

9

隔板

2’

ZLl04

10

螺母

32

Q235-A

11

螺钉

16

Q235-A

12

上盖

1

1Cr18Ni9Ti

HT200

ZL104

增强聚丙烯

13

4

氯丁橡胶

丁晴橡胶

聚四氟乙烯

陶瓷

14

球座

4

氟橡胶

15

中间泵体

1

ZLl04

16

铜套

1

H62

17

0型密封圈

4

聚四氟乙烯

18

0型密封圈

4

丁晴橡胶

19

中间轴

1

1Cr18Ni9Ti

20

泵体密封垫

2

耐油橡胶石棉板

21

螺母

3

Q235-A

22

定位圈

2

塑料

23

底座

1

1Crl8Ni9Ti

HT200

ZL104

增强聚丙烯

24

消声器盖

1

ABS

25

消声器体

1

QSn6.5-0.1

26

消声器套

1

ABS

27

气阀密封

1

耐油橡胶石棉板

28

气接头

1

Q235-A

29

进气过滤器

1

烧结黄铜颗粒

30

配气阀

1

ZQSn6-6-3

31

0型圈

2

丁晴橡胶

32

定位挡片

1

Ly12

33

起动杆

1

H62

34

活塞

1

ZL105

35

定位挡片

1

Ly12

36

孔用弹性挡圈

2

65Mn

37

弹簧垫圈

4

65Mn

38

螺钉

4

Q235-A

39

球座

4

增强聚丙烯
