DBY型电动隔膜泵

DBY型电动隔膜泵产品概述:

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,DBY型电动隔膜泵适用于低压,即出口压力≤3kgf/cm2的场合. DBY型电动隔膜泵是本厂生产的一种新型输送机械,采用电动机通过减速机减速驱动,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能以抽光吸尽。其性能参数与德国的WLLDENPVMPS、美国的MARIOWPUMPS的相近。
       中耐泵阀目前已形成系列化生产,共有八种规格通径:
       φ 10mm( 3/8'' )
       φ 15mm ( 1/2'' )
       φ 25mm ( 1'' )
       φ 40mm ( 11/2'' )
       φ 50mm ( 2'' )
       φ 65mm ( 21/2'' )
       φ 80mm ( 3'')
       φ 100mm ( 4'' )
       五种材质:铸铁DBY型电动隔膜泵、铝合金DBY型电动隔膜泵、不锈钢DBY型电动隔膜泵、氟塑料衬里DBY型电动隔膜泵、流体衬胶DBY型电动隔膜泵隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、聚四氟乙烯、聚全氟乙烯F46等材质的隔膜片、密封球及密封球座,以满足不同客户的需要。DBY型电动隔膜泵自投厂以来,已被国内外众多石油、化工、电子、陶瓷、纺织系统单位采用,安置在各种特殊场合,用来抽用各种常规泵不能抽吸的介质,均取得了满意的效果。
        DBY型电动隔膜泵注意事项:DBY型电动隔膜泵工作时先打开出口阀,在工作时严禁关闭出口阀门。

DBY型电动隔膜泵型号意义:

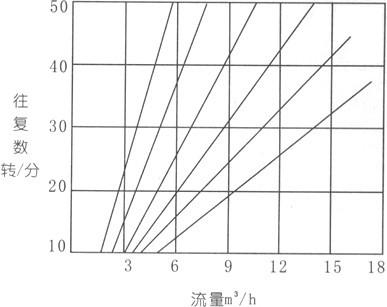

DBY型电动隔膜泵性能曲线图:



DBY型电动隔膜泵技术参数:

   流量:0-20m3/h;
   扬程:30m;
   功率:0.37-4kw;
   转速:1450r/min;
   口径:10-100mm;
   温度:-15-+150℃;
   自吸高度:5-7m。

DBY型电动隔膜泵膜片说明:

1、铸铁、铝合金泵原配膜片、球、球座为丁晴橡胶。不锈钢泵原配膜片、球、球座为氯丁橡胶。
2、隔膜片材质的用途:
   丁晴橡胶材质:耐汽油、机油及中弱性腐蚀液体。
   氯丁橡胶材质:耐各种酸性、碱性液体。
   氟橡胶材质:耐酸碱、甲苯等各种有机溶液。
   聚四氟乙烯和四六乙烯:耐强酸、强碱及各种有机溶剂。
3、注意该泵使用介质选用不同的膜片、球、球座等。
4、如需配电磁调速电机或特殊材质及要求配氟橡胶及F46膜片另行计价。

DBY型电动隔膜泵产品特点:

1、DBY型电动隔膜泵不需灌引水,自吸能力达7米以上。
2、DBY型电动隔膜泵通过性能好,直径在10毫米以下的颗粒、泥浆等均可以毫不费力地通过。
3、DBY型电动隔膜泵由于隔膜将被输送介质和传动机械件分开,所以介质绝对不会向外泄漏;且泵本身无轴封,使用寿命大大延长;根据不同介质,隔膜可分为氯丁橡胶、氟橡胶、丁晴橡胶、聚四氟已烯、特氟龙(F46)等,可以满足不同客户的要求。
4、DBY型电动隔膜泵泵体介质过流部分,可根据用户要求不同,分为铸铁、不锈钢、衬胶、铝合金,电机可分普通电机、防爆电机、减速电机和电磁调速电机。

DBY型电动隔膜泵结构图及工作原理:

DBY型电动隔膜泵采用蜗杆齿轮减速机传动,电机(4)通过减速箱(3)通过曲轴滑块机构带动左右两端双隔膜(2)一前一后往复运动。在左右两个隔膜泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

DBY型电动隔膜泵工作原理模拟图:



DBY型电动隔膜泵主要用途:

1.各种剧毒、易燃、易挥发液体。
2.各种强酸、强碱、强腐蚀液体。
3.可输送较高温度的介质1 5 0℃。
4.作为各种压滤机前级送压装置。
5.热水回收及循环。
6.油罐车、油库、油品装卸。
7.泵吸泡菜、果酱、土豆泥、巧克力等。
8.泵吸油漆、树胶、颜料粘合剂。
9.各种瓷器釉浆、水泥灌浆、灰浆、泥浆。
10.各种橡胶浆乳胶、有机溶剂、填料。
11.用泵为油轮驳船清仓吸取仓内污水及剩油。
12.啤酒花及发酵粉稀浆、糖浆、糖蜜。
13.泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14.各种特殊介质的吸送。

DBY型电动隔膜泵性能参数:

型号

流量

m3/h

吸程

m

扬程

m

出口压力

kgf/cm2

转速

r/min

电机功率kW

使用温度

泵进出口尺寸

重量kg

铸铁

不锈钢

DBY-10

0.5

3

30

3

1450

0.55

90

150

3/8"丝扣

50

DBY-15

0.75

3

30

3

1450

0.55

90

150

1/2”丝扣

50

DBY-25

3.5

4

30

3

1450

1.5

90

150

1/2”丝扣

170

BBY-40

4.5

4

30

3

1450

2.2

90

150

11/2"丝扣

180

DBY-50

6.5

4.5

30

3

1450

4

90

150

50mm法兰

400

DBY-65

8

4.5

30

3

1450

4

90

150

65mm法兰

400

DBY-80

16

5

30

3

1450

5.5

90

150

80mm法兰

610

DBY-100

20

5

30

3

1450

5.5

90

150

100mm法兰

610

DBY型电动隔膜泵膜片材料的特性:

隔膜品种 介质种类

丁晴橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

食品橡胶

发 烟 硝 酸

×

×



浓 硝 酸

×

×



浓 硫 酸

×

×



浓 盐 酸

×



浓 磷 酸

×



浓醋酸

×

×

×



浓氢氧化钠



无水氨



稀硝酸

×

×



稀 硫酸



稀 盐酸

×



稀 磷酸

×

×



稀氢氧化钠



氨水

×





×

×



汽油



石油

×



四氯化碳





二硫化碳



×



乙醇



丙酮

×

×



甲酚

×



乙醛

×

×



乙苯

×

×



丙 烯 晴

×



丁醇



丁二烯

×



苯 乙烯

×

×



醋 烯 乙 酯

×

×

×



×

×

×





:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

DBY型电动隔膜泵注意事项:

1.隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
