W型水力喷射器

产品型号:W型

所属类目:喷射器

产品简介:W型水力喷射器整个装置结构紧凑精密,强度变较高,用于真空蒸发系统中,由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成,大大地简化了工艺流程, 比之原来用真空泵与旧式冷凝器的装置,可以节省去真空泵、冷凝器,分水器等设备

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

W型水力喷射器产品概述:

W型水力喷射器是一种具有抽真空、冷凝、排水等三种有效能的机械装置。它是利用一定压力的水流通过对称均布成一定倾斜度的喷咀喷出,聚合在一个焦点上。由于喷射水流速度很高,于是周围形成负压使器室内产生真空,另外由于二次蒸汽与喷射水流直接接触,进行热交换,绝大部分的蒸汽冷凝成水,小量未被凝的蒸汽与不疑结的气体亦由于与高速喷射的水流互相摩擦, 混合与挤压,通过扩压管被排除,使器室内形成更高的真空。水力喷射器应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制糖、制药、化工、食品、制盐、味 精、牛奶、发酵以及一些轻工、国防部分广泛需求的设备。(材质、不锈钢、铸铁)
但目前生产水力喷射器的制造厂较小,品种亦不齐全,为此,我单位近年来为断改进设计,采用多喷咀与汽环(导向盘)等结构,以及用多级泵进水,低位安装,只需安装高度4.5米,完善与提高了其工作性能,具有一定的先进性 ,是真空冷凝设备的一种革新,深受各地用户单位的欢迎。

W型水力喷射器结构图:

编号

名称

1

真空蒸发锅

2

水力喷射器

3

水泵

1

器盖

2

喷咀座板

3



4

器体

5

导向盖盘

6

扩散管

7

止逆阀阀体

8

阀板

W型水力喷射器结构说明:

W型水力喷射器由器体、器盖、喷咀、喷咀座板、导向盘、扩压管及单向阀等部件组成,喷咀用不锈钢制造,喷咀座板由优质钢加工,其余零件则系铸铁铸造。喷咀采用多喷咀的结构形式,以便得到较大的水---汽接触面积,有利于热交换的进行,获得较好的真空效果。喷咀座板加工精密,精度较高,以便喷射水流准确地聚集在同一的焦点。导向盘用于减慢蒸汽(或空气)的流速,使蒸气均匀地导入器室以免喷射水流偏斜,降低抽射效能。

W型水力喷射器产品特点:

W型水力喷射器整个装置结构紧凑精密,强度变较高,用于真空蒸发系统中,由于能把冷凝器的冷凝作用与真空泵的抽气作用合并在一个设备中同时完成,大大地简化了工艺流程, 比之原来用真空泵与旧式冷凝器的装置,可以节省去真空泵、冷凝器,分水器等设备,并且还有下列优点:
      1、水力喷射器体积小、重量轻、结构紧凑。而效能双比较高,耗电量低于真空泵系统,投资者。
      2、操作简单维修方便,不用专职人员管理,由于无机械传动部份,所以噪声低,不需消耗润滑油。
      3、可以室外底位安装,占地面积少,可以节省厂房建筑面积与安装费用。

W型水力喷射器产品用途:

W型水力喷射器应用极为广泛,主要用于真空与蒸发系统,进行真空抽水、真空蒸发、真空过滤、真空结晶、干燥、脱臭等工艺,是制粮、制药、化工、食品、制盐、味精、牛奶、发酵以及一些轻工、国防部门广泛需求的设备。

W型水力喷射器性能参数:

型号规格

蒸发量

真空度

扬程

流量

配套多级水泵型号

L/H

Mpa

M

m3/h

W-100L

100

0.097(680-720)

45

18

50D8×5

W-200L

200

0.097(680-720)

45

18

50D8×5

W-300L

300

0.097(680-720)

45

18

50D8×5

W-400L

400

0.097(680-720)

45

18

50D8×6

W-500L

500

0.097(680-720)

45

32

80D12×4

W-600L

600

0.097(680-720)

45

32

80D12×4

W-700L

700

0.097(680-720)

45

32

80D12×4

W-800L

800

0.097(680-720)

50

32

80D12×5

W-900L

900

0.097(680-720)

50

32

80D12×5

W-1000L

1000

0.097(680-720)

50

32

80D12×5

W-1200L

1200

0.091(680-650)

50

32

80D12×6

W-1500L

1500

0.091(680-650)

50

108

125D25×2(4BA12)

W-1800L

1800

0.091(680-650)

50

108

125D25×2

W-2000L

2000

0.091(680-650)

50

108

125D25×3

W-3000L

3000

0.091(680-650)

50

108

125D25×4(150D30×2)

备注:以上各种中型号,安装高度>4.5M,器体水压试验0.6MPa无泄漏。

W型水力喷射器主要介绍与规格:

W300L       水力喷射器
效    能         适应蒸发量300立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数       3只           真空度    680毫米汞柱以上    安装高度    >4.5米
                                   配套     多级水泵            型号      50D8×5
W500L       水力喷射器
效    能    适应蒸发量500立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数       4只             真空度    680毫米汞柱以上    安装高度    >4.5米
                                     配套     多级水泵            型号     80D12×4
W700L       水力喷射器
效    能    适应蒸发量700立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数       7只           真空度    680毫米汞柱以上    安装高度    >4.5米
                                 配套     多级水泵            型号     80D12×4
W1000L       水力喷射器
效    能    适应蒸发量1000立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数     6只           真空度    680毫米汞柱以上    安装高度    >4.5米
                                 配套     多级水泵            型号      80D12X5
W1200L       水力喷射器
效    能    适应蒸发量1200立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数     6只           真空度    680毫米汞柱以上    安装高度    >4.5米
                                 配套     多级水泵            型号     80D12×5
W1500L       水力喷射器
效    能    适应蒸发量1500立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数     6只           真空度    680毫米汞柱以上    安装高度    >4.5米
                                 配套     多级水泵           型号     125D25×2
W2000L       水力喷射器
效    能    适应蒸发量2000立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数     12只           真空度    680毫米汞柱以上   安装高度    >4.5米
                                  配套     多级水泵           型号     125D25×2
W3000L       水力喷射器
效    能    适应蒸发量3000立升/时的浓缩设备真空蒸发冷凝系统
喷嘴只数     只             真空度    680毫米汞柱以上    安装高度    >4.5米
                                  配套     多级水泵           型号     150D30×2或125D25×2

W型水力喷射器使用注意事项:

       1、从促水泵喷射器的冷水进入管路,应尽量减少管件,使阻力损失减小。
       2、排水管要求垂直而无弯头,如必须曲折时,折角不大于45,常用30,并转折不得多于二次。
       3、各接口要求严密,避免泄漏。
       4、安装时,用户照扩散管出口管径自配钢管一段作尾管,长充一般应在2米以上,但不伸入循环水池之水中。
       5、故障:真空度达不到,原因:安装管道连接渗漏,喷咀堵塞,水泵流量压力不足,真空表失灵。

喷射器订货友情提示:

请提供以下详细数据:①W型水力喷射器产品名称与型号②W型水力喷射器流量③W型水力喷射器扬程(m)④W型水力喷射器口径⑤W型水力喷射器电机功率(KW)⑥W型水力喷射器转速(r/min)⑦W型水力喷射器电压〔V〕⑧W型水力喷射器吸程(m)⑨W型水力喷射器是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的W型水力喷射器产品型号,请按W型水力喷射器直接向中耐泵阀销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们中耐泵阀的技术专家为您审核把关。
感谢您访问我们中耐泵阀的网站【www.b-fz.com】如有任何疑问.您可以致电给我们销售部,我们一定会尽心尽力为您提供优质的服务。

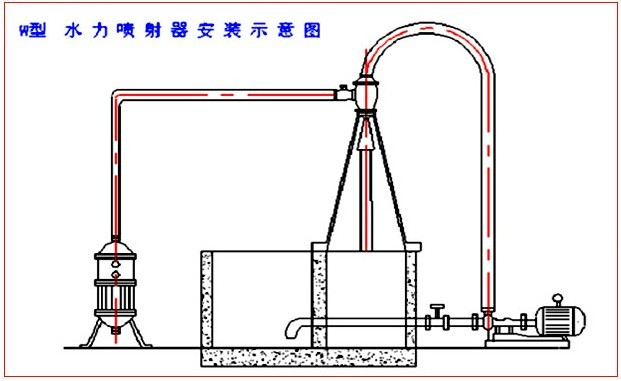

W型水力喷射器安装示意图:



W型水力喷射器法兰安装尺寸:



冷水进口法兰

冷却水出口法兰

二次蒸气进口法兰

DN

DO

D

N-do

DN

D0

D

N-do

DN

D0

D

N-do

W100L-W400L

65

125

160

4-φ14

55

125

160

4-φ14

150

225

260

8-φ14

W500L-W600L

65

110

140

4-φ14

70

130

160

4-φ14

150

225

260

8-φ14

W700L-W800L

65

130

160

4-φ14

85

150

160

4-φ16

225

325

365

8-φ16

W900L-W1200L

80

150

185

4-φ18

100

170

205

4-φ18

300

395

435

12-φ18

Wl500L-W1800L

100

170

205

4-φ18

125

205

235

4-φ18

300

395

435

12-φ18

W2000L-W2500L

125

190

225

4-φ18

150

225

260

4-φ18

300

395

435

12-φ18

W3000L

150

220

260

4-φ20

150

255

290

4-φ20

350

495

535

12-φ20

W型不锈钢水力喷射器法兰安装尺寸:



冷水进口法兰

冷却水出口法兰

二次蒸气进口法兰

DN

D0

D

N-do

DN

D0

D

N-do

DN

D0

D

N-do

W100L-W400L

60

125

160

4-φ14

65

125

160

4-φ14

50

125

160

4-φ14

W500L-W600L

60

125

160

4-φ14

65

125

160

4-φ14

50

125

160

4-φ14

W700L-W800L

60

125

160

4-φ14

65

125

160

4-φ14

50

125

160

4-φ14

W900L-W1200L

80

170

205

4-φ18

100

170

205

4-φ16

80

170

205

4-φ18

W1500L-W1800L

100

170

205

4-φ18

100

170

205

4-φ16

80

170

205

4-φ18

W2000L-W500L

125

190

225

4-φ18

195

190

225

4-φ18

100

170

205

4-φ18

W3000L

150

220

260

4-φ18

150

220

260

4-φ18

150

220

260

4-φ18

W型水力喷射器性能参数:

型号规格

蒸发量

真空度

扬程

流量

配套多级水泵型号

L/H

Mpa

M

m3/h

W-100L

100

0.097(680-720)

45

18

50D8×5

W-200L

200

0.097(680-720)

45

18

50D8×5

W-300L

300

0.097(680-720)

45

18

50D8×5

W-400L

400

0.097(680-720)

45

18

50D8×6

W-500L

500

0.097(680-720)

45

32

80D12×4

W-600L

600

0.097(680-720)

45

32

80D12×4

W-700L

700

0.097(680-720)

45

32

80D12×4

W-800L

800

0.097(680-720)

50

32

80D12×5

W-900L

900

0.097(680-720)

50

32

80D12×5

W-1000L

1000

0.097(680-720)

50

32

80D12×5

W-1200L

1200

0.091(680-650)

50

32

80D12×6

W-1500L

1500

0.091(680-650)

50

108

125D25×2(4BA12)

W-1800L

1800

0.091(680-650)

50

108

125D25×2

W-2000L

2000

0.091(680-650)

50

108

125D25×3

W-3000L

3000

0.091(680-650)

50

108

125D25×4(150D30×2)

备注:以上各种中型号,安装高度>4.5M,器体水压试验0.6MPa无泄漏。

W型水力喷射器故障分析与排除方法:

 障



排除方法





真空度达不到



真空度下降



真空度不稳定





循坏用水碱度或,度增高.多孔板

或扩压器之孔径有水垢缩水。

1.用酸液冲洗或更?零件.

2.调整循环水之酸碱度。

水池中循环水?升高

降低水温.?部份循环水.或加循环水

水泵故降.压力突然下降.流量减少

1.更换水泵

2.清洗水泵叶轮和内壳的水垢或异物-

系铳泄漏。

检查系统和进行堵漏

真空表失灵。

更换真空表

循坏水中夹带大量气泡。



1.在排水管和离心水泵进水管之间设置挡板。

2.循环液中带有大量气泡须更?循环水







倒水(即循I

水由吸入口



流出)







喷咀、多孔板孔径腐蚀变形。

1.?喷咀或多孔扳

2.调节水池酸碱度。

喷咀、多孔板加工不准确。

正确加工保证精度符合图纸标准。

混合管加工不正确.表面腐蚀,

正确加工保证同心度,光洁度符合图纸要求。

多孔板有异物堵塞

1.清除异物。

2.清理水池.

水泵压力突然降低

?水泵,修理或更?

操作程序不当。

水泵排水与大气平?

由上述原因循环水流入系统中。

可在系统中装止逆阀。

大气压力波动影响背压。

在排水管下接1米长的尾管。
