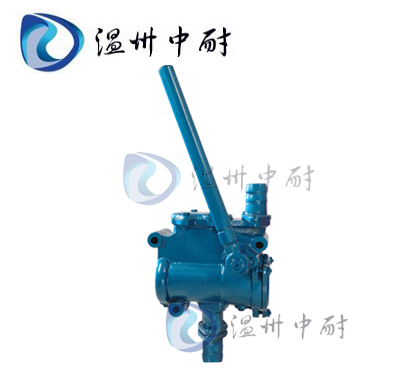

S、SH-25、38型手摇泵

产品型号:S-25、SH-25、S-38、SH-38

所属类目:手摇泵

产品简介:S、SH-25、38型手摇泵结构紧凑,使用方便可靠,只须1—2人用手往复摇动手柄即可工作。可供工矿、企业、学校、车辆、船舶、人防等单位使用。

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

S、SH-25、38型手摇泵产品概述:

        温州中耐泵阀生产的S、SH-25、38型手摇泵适用于抽吸清水、汽油、煤油及对铁和铜等无腐蚀性之液体,不适用于含有纤维或其它固体颗粒之液体。抽吸液体之温度在60℃以下(系指皮碗式泵)。
        S、SH-25、38型手摇泵结构紧凑,使用方便可靠,只须1—2人用手往复摇动手柄即可工作。可供工矿、企业、学校、车辆、船舶、人防等单位使用。

S、SH-25、38型手摇泵型号意义:

        如S—25、SH—25
        S——为皮碗式。适用于吸送清水。
        SH——为活塞式。适用于吸送油类液体。
        25——为泵进出口径

S、SH-25、38型手摇泵结构图:



1

泵体

2

吸水阀座

3

吸水阀

4

压水阀座

5

压水阀

6

盖板

7

活塞式部件

(7)

皮碗式部件

8

螺栓

9

摇臂

10

盖板纸垫

11

吸入、吐出管纸垫

12

吐出管

13

泵盖纸垫

14

泵盖

15

标牌

16

铆钉

17

螺栓

18

衬套

19

柱销

20

螺栓

21

22

填料座

23

垫圈

24

螺母

25

填料

26

填料压盖

27

双头螺栓

28

螺母

29

摇手柄部件

30

塾圈

31

螺母

32

双头螺栓

33

拉杆

34

吸入管

35

四方螺塞

36

活塞连杆

37

螺母

















S、SH-25、38型手摇泵结构说明:

     S、SH-25、38型手摇泵的结构原理是,当用手往复摇动摇手柄(29)时,通过轴(21)、摇臂(9)、连杆(36)等传动机构,使活塞(7)作往复运动。如图所示,当活塞向左移动时,右端的泵缸体积逐渐扩大,形成真空,液体从吸水管(34)经过铸在泵体旁边的吸入流道顶开吸水阀进入缸体右端。在同一时间里,缸体左侧由于活塞的压缩,使压水阀(5)顶开,液体经吐出管(11)排出。若活塞的运动方向返回向右时,则泵缸左侧吸入液体,泵缸右侧排出液体,这样往复不歇地把液体吸入排出。形成泵的工作。泵的压水阀向上行程由盖板(6)限止,吸水阀向上行程由压水阀限止。盖板与泵体用螺栓(8)紧固,活塞行程由泵盖(14)和泵体限止。
    为了安装在墙上或其它基础上,泵体有三个螺栓孔。

S、SH-25、38型手摇泵性能参数:



S-25

S-38

SH-25

SH-38

量(升/分)

15-23

39-59

大扬程(米)

30

30

大吸入扬程(米)

4.5

4.5

吐出及吸入口径(毫米)

25

38

工作人数

1-2

1-2

手摇泵订货友情提示:

请提供以下详细数据:①S、SH-25、38型手摇泵产品名称与型号②S、SH-25、38型手摇泵流量③S、SH-25、38型手摇泵扬程(m)④S、SH-25、38型手摇泵口径⑤S、SH-25、38型手摇泵电机功率(KW)⑥S、SH-25、38型手摇泵转速(r/min)⑦S、SH-25、38型手摇泵电压〔V〕⑧S、SH-25、38型手摇泵吸程(m)⑨S、SH-25、38型手摇泵是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的S、SH-25、38型手摇泵产品型号,请按S、SH-25、38型手摇泵直接向中耐泵阀销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们中耐泵阀的技术专家为您审核把关。
感谢您访问我们中耐泵阀的网站【www.b-fz.com】如有任何疑问.您可以致电给我们销售部,我们一定会尽心尽力为您提供优质的服务。

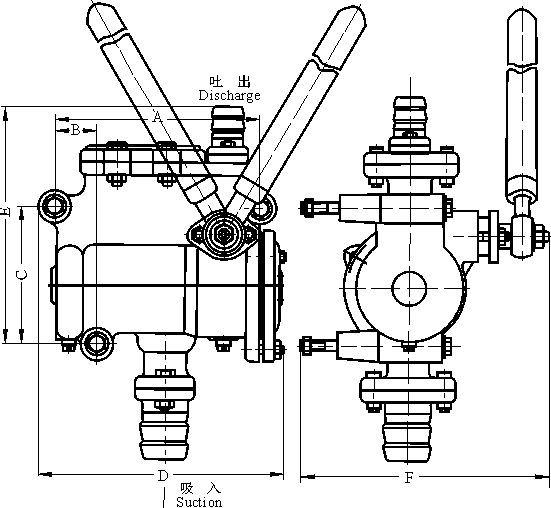

S、SH-25、38型手摇泵安装尺寸图:

型号/尺寸

A

B

C

D

E

F

G

S-25

200

55

135

250

260

254

35

SH-25

S-38

246

54

165

295

310

295

43

SH-38
