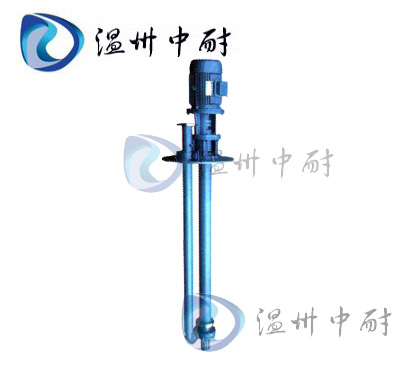

BFY型保温液下泵

产品型号:BFY型

所属类目:液下泵

产品简介:BFY型保温液下泵为立式结构,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。取消了机械密封,解决了其它液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

BFY型保温液下泵产品概述:

BFY型保温液下泵是根据FY液下泵的性能参数表基础上,为输送介质结晶及固体状态下液化介质而设计的新产品。其特点在出液部位设计了用蒸气保温夹套,起到蒸气循环确保液体不结晶。选用了独特结构的叶轮,使泵高效节能,无泄漏,寿命特长,从而广泛应用于石油、化工、制药、电厂、冶金、污水处理,灌装配备等行业。

BFY型保温液下泵型号意义:



BFY型保温液下泵特点:

    1.泵为立式结构,外形美观,直接安装在被输送介质的储存器上,无额外占地面积,从而降低了基建投入。
    2.取消了机械密封,解决了其它液下泵因机械密封容易磨损而须经常维修的烦恼,节约了泵的运行成本,提高了工作效率。
    3.采用了独特的离心式双平衡叶轮,供输送不含固体颗粒等清洁的介质,振动噪音特低,效率高;采用开式双平衡叶轮,供输送不清洁带有固体颗粒及短纤维的液体,运行平稳,不堵塞。

BFY型保温液下泵性能参数:



出口直径

mm

流量

扬程

m

转速

r/min

功率(kw)

液下长度(mm)

m3/h

L/s

轴功率

电机功率

25BFY-16

25

3.6

1

16

2900

0.713

1.5

500









3000

25BFY-16A

25

3.27

0.91

13

2900

0.713

1.5

25BFY-25

25

3.6

1

25

2900

1.16

2.2

25BFY-25A

25

3.27

0.91

20

2900

1.16

2.2

25BFY-41

25

3.6

1

41

2900

2.51

4

25BFY-41A

25

3.27

0.91

33

2900

2.51

3

40BFY-16

32

7.2

2

16

2900

0.78

2.2

40BFY-16A

32

6.55

1.82

13

2900

0.78

1.5

40BFY-26

32

7.2

2

26

2900

1.45

3

40BFY-26A

32

6.55

1.82

21

2900

1.45

3

40BFY-40

32

7.2

2

40

2900

2.53

5.5

40BFY-40A

32

6.55

1.82

32

2900

2.53

5.5

50BFY-16

40

14.4

4

16

2900

1.18

3

50BFY-16A

40

13.1

3.64

13

2900

1.18

3

50BFY-25

40

14.4

4

25

2900

1.96

4

50BFY-25A

40

13.1

3.64

20

2900

1.96

3

50BFY-40

40

14.4

4

40

2900

3.73

7.5

50BFY-40A

40

13.1

3.61

33

2900

3.73

5.5

65BFY-16

50

28.8

8

16

2900

2.16

4

65BFY-16A

50

26.2

7.28

13

2900

2.16

3

65BFY-25

50

28.8

8

25

2900

3.56

5.5

65BFY-25A

50

26.2

7.28

21

2900

3.56

5.5

65BFY-40

50

28.8

8

40

2900

6.04

11

65BFY-40A

50

26.2

7.28

33

2900

6.04

11

80BFY-15

65

54

15

15

2900

3.34

7.5

80BFY-15A

65

49.1

13.65

12

2900

3.34

7.5

80BFY-24

65

54

15

24

2900

5.43

11

80BFY-24A

65

49.1

13.65

20

2900

5.43

11

80BFY-38

65

54

15

38

2900

9.64

18.5

80BFY-38A

65

49.1

13.65

31

2900

9.64

15

100BFY-23

80

100.8

28

23

2900

9.25

18.5

100BFY-23A

80

91.8

25.5

18

2900

9.25

15

100BFY-37

80

100.8

28

37

2900

14.73

22

100BFY-37A

80

91.8

25.5

31

2900

14.73

22

BFY型保温液下泵使用说明:

拆卸与装配
1、如更换或检查叶轮,可关闭出口阀门,卸去法兰连接螺栓和底板连接螺栓,用起重工具将泵吊出容器。
2、将底板垂直在固定的支架上,卸去泵体的所有螺栓,取出泵盖和叶轮螺母,用双锤轻击泵体,即可卸下叶轮。
3、更换滚动轴承则底板不动,只要卸去电机及相应支架,卸去泵联轴器、压盖、圆螺母,取出轴承体。
4、装配与拆卸的次序相反,注意轴上配件的同心度。
安装、使用、维修
1、泵组装后,盘动联轴器,看是否转动灵活。检查是否有金属磨擦声,各部件螺母是否旋紧。
2、检查泵轴和电机轴的同心度,上下联轴器外圆左右差数不得超过0.1mm,联轴器端面间隙保持1~2.5mm。
3、泵的吸入口到容器底部之间距离为吸入口径的2~3倍。泵体与器壁距离应大于口径的2.5倍。
4、泵的出液管路,应另设支架支撑,其重量不允许支撑在泵上。
5、检查电机的旋转方向,使泵的旋转方向符合指示方向。
6、关闭出口管路上的闸阀,接通冷却水管。
7、起动电机,慢慢开启出口管闸阀到需要的位置,投入正常运转。
8、经常检查泵和电机的情况,轴承温升不应超过75℃,轴承盒内应加足够黄油。
