ZN3A凸轮转子泵

产品型号:

所属类目:转子泵

产品简介:ZN3A凸轮转子泵又称胶体泵,采用的二叶、三叶、碟形、多叶型的转子,是一种双转子旋转式多用途容积式输送泵。

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

■ ZN3A凸轮转子泵产品概述:


  ZN3A凸轮转子泵又称胶体泵,采用的二叶、三叶、碟形、多叶型的转子,是一种双转子旋转式多用途容积式输送泵。它具有转速低、输出扭矩高、耐高温、耐腐蚀等特点,是一种卫生型的容积式输送泵,其独特的工作原理和特点使其在高粘度、高温度、高腐蚀性的物料的输送中得以体现,其输送过程平稳、连续,并且能够保证物料在输送过程中物理性能不被破坏,可输送的物料的粘度高达1000000CP。


■ ZN3A凸轮转子泵工作原理:

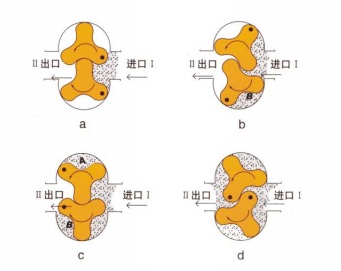

  ZN3A凸轮转子泵又称胶体泵,三叶泵,鞋底泵等。依靠两同步反向转动的转子(齿数为2-4)在旋转过程中于进口处产生吸力(真空度),从而吸入所要输送的物料。两转子将转子室分隔成几个小空间,并按a→b→c→d的次序运转。运转至位置a时,只有I室中充满介质; 到位置b时,B室中封闭了部分介质; 到位置c时,A室中也封闭了介质; 到位置d时,A、B室与Ⅱ室相通,介质即被输送至出料口。如此循环往复,介质(物料)即被源源不断地输送出。具体工作原理见示意图。

■ ZN3A凸轮转子泵特点:

 1、采用了高强度的耐酸碱不锈钢旋转轴设计,保证了核心零件(转子)在工作腔中稳定精确的工作;具有超高强度和刚度传动轴对消除振动、提高机械密封的使用寿命有明显作用;
 2、根据不同工艺要求有多种工作间隙的产品可供选择,满足不同工况下的压力需要,最高输出压力可达16bar;
 3、泵体设有特别的固定装置,在拆开维护过程中不会影响机械密封及其他固定部件的位置;
 4、采用波片弹簧的机械密封结构设计,使密封面受力更均匀,使密封件的使用寿命更长;
 5、可以以同一台设备上实现各种形状转子的互换;
 6、所有与物料接触的材料均为耐酸碱不锈钢,完全符合食品安全卫生标准和GMP要求,并且完全能够满足CIP的清洗的需要;
 7、高精度制造的同步齿轮和轴承;
 8、多种形式的动力传送机构。
