单螺杆泵的工作原理与特点

时间:2016-3-12 14:39:59来源:www.b-fz.com作者:中耐泵业

单螺杆泵的工作原理与特点:
    单螺杆泵由螺杆(转子)、泵套(定子)、万向联轴器、泵壳及轴封等组成如图1所示。

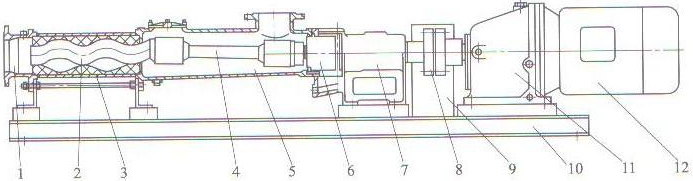

图1 单螺杆泵的结构组成

1-排出体;2-转子;3-定子;4-万向联轴器;5-吸入室;
6-轴封;7-轴承架;8-联轴器;9-联轴器罩;10-底座;
11-减速机;12-电动机;

    一般单螺杆泵的螺杆是圆形截面,以其圆心与轴线的偏心距e为半径,以t为螺距,绕其轴线做螺旋运动而成的圆形截面螺旋形曲杆,如图2所示。其定子(泵套)的内孔是以长圆形截面绕轴线转动,同时以2倍转子螺距为导程(T=2e),轴向移动而成的双头螺旋孔(图3)。

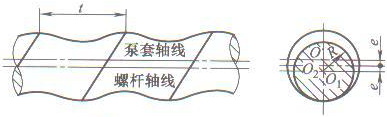

图2 螺杆的几何形状

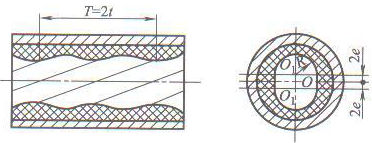

图3 泵套的几何形状

    单螺杆泵工作时,转子(螺杆)在泵套的螺旋孔内做自转和公转的行星运动。螺杆的外表与泵套的螺旋孔内表面相贴合构成密封线,在螺杆和泵套的螺旋槽之间形成数个互不相通的工作腔,当螺杆在定子螺旋孔内转动时,工作腔随螺杆的转动(自转和公转),以螺旋螺杆泵输液过程中工作腔容积和位置的变化情况如图4所示。

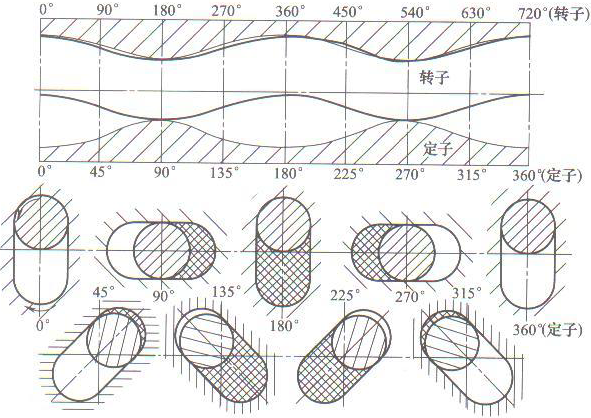

图4 单螺杆泵输液过程中工作腔容积和位置的变化情况

    单螺杆泵的工作腔是连续地由泵吸入端移向排出端,连续地将被送液体由泵吸液端送至排液端并连续地排出,因此单螺杆泵流量均匀平稳、没有濡流、搅动和脉动;由转子和定子内壁贴合构成密封,可以有较长的密封线,密封性能较好,泵可以达到较高的排出压力和良好的自吸能力,可液、气、固多相混输;单螺杆泵转子形状和用橡胶等软质材料制成的定子,可不破坏液体所含的固体颗粒。
    单螺杆泵适于输送清水或类似清水的液体;含有固体颗粒、浆状(糊状)的液体;含有纤维和其他悬浮物的液体;髙黏度液体以及腐蚀性液体等。其适用范围为:流量0.03~450m3/h;排出压力<20Mpa;操作温度-20~150℃;介质黏度≤1000Pa·s;固体含量从颗粒到粉末的体积含量比40%~70%;颗粒尺寸<e(螺杆截面圆心与轴线的偏心距);纤维长度<0.4t(螺杆的螺距)。
    单螺杆泵广泛应用于化工、石油、造纸、纺织、建筑、食品、日用化工、污水处理等行业。
