LQ3G型三螺杆泵

产品型号:LQ3G型

所属类目:螺杆泵

产品简介:LQ3G型三螺杆泵在工业领域中作润滑泵,在液压系统中作液压泵,在燃油系统中作输送及增压泵,在输油系统中作输送及加油泵,广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

LQ3G型三螺杆泵产品概述:



   LQ3G型三螺杆泵是转子式容积泵,它是利用螺杆啮合原理,依靠旋转的螺杆在泵套内相互啮合,把被输送的介质封闭在啮合腔内,沿螺杆轴向连续匀速地推至排出口,为系统提供稳定的压力。
    LQ3G型三螺杆泵适用于各种无腐蚀性油类及类似油和润滑性液体。输送液体的粘度范围一般为3.0-760mm2/s(1.2-100oE),高粘度介质可通过加温降粘后输送。其温度不超过350℃。流量范围0.2-600m3/h,高工作压力可达6.3MPa。

LQ3G型三螺杆泵型号意义:



LQ3G型三螺杆泵产品特点:

  1、结构简单:泵本身仅三根螺杆组成,但有多种结构形成,一般小流量,0.2-6.5m3/h泵的泵体和衬套合为 一个卧式安装,轴封为机械密封。中等流量以上的泵衬套为一单独的零件固定于泵体内。大流量泵多制成双吸结构。轴根据输送的介质不同有端面机械密封和填料密封两种。船用泵的原动机为交流船用电机。
   2、寿命长:三螺杆泵的主要螺杆是由电动机驱动。主、从螺杆之间,螺杆与衬套之间皆有一层油膜保护,因泵的机械摩擦极小,寿命堪称半永久性。
   3、所输的液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部分惯性小,则起动力矩和振动很小。
   4、具有高吸入能力。
   5、为保证泵、电机及管路系统安全,中等流量以上的螺杆泵均带有安全阀,当压力超过安全阀设定压力时,高压油将回流至泵的进口。图1图2带安全阀和不带安全阀的两种结构原理图。

LQ3G型三螺杆泵结构图:



LQ3G型三螺杆泵主要用途:

LQ3G型三螺杆泵广泛应用于石油、化纤、冶金、机械、电力、机床、船舶、玻璃、公路等各行各业。
LQ3G型三螺杆泵适用于输送燃料油、润滑油、液压油、原油、沥青及其它类似油的润滑油和润滑性液体。
LQ3G型三螺杆泵在工业领域中作润滑泵,在液压系统中作液压泵,在燃油系统中作输送及增压泵,在输油系统中作输送及加油泵。

LQ3G型三螺杆泵按用途分共5个系列:

系列代号

主要用途

性能范围

流量(m3/b)

压力(MPa)

LQ3G

输送3-20oE润滑油、温度≤80oC,单吸

0.6-49.8

2.5

LQ3GR

输送3-50oE重质燃油、温度≤120oC,单吸

0.6-49.8

2.5

LQ3Gr

输送1.2-5oE轻质燃油、温度≤120oC,单吸

0.6-49.8

1.6

LQ3GW

输送高粘度加热燃油、温度≤150oC,单吸

0.6-18.9

1.6

LQ3GN

输送100oE高粘度油料、温度≤80oC,单吸

0.6-49.8

2.5

LQ3G型三螺杆泵性能参数:

泵型号

压力

MPa

流量

转速

r/min

必须汽蚀余量 m

效率

%

电动机

m3/h

L/min

功率KW

型号

25×4-46

1.0
2.5

0.8
0.6

13
10

1450

4

62
60.6

0.75
1.5

Y802-4
Y90L-4

1.0
2.5

2.0
1.6

33
26

2900

4.5

59.4
69

1.5
3

Y90S-2
Y100L-2

30×4-46

1.0
2.5

1.6
1.2

26
30

1450

4.5

63.5
61

1.1
2.2

Y90S-2
Y100L1-2

1.0
2.5

3.6
3.2

60
53

2900

5

60
69

2.2
4

Y90L-2
Y112M-2

36×4-46

1.0
2.5

2.8
2.4

46
40

1450

4.5

66
66.5

2.2
4

Y100L1 -4
Y112M-4

1.0
2.5

6.5
6

108
100

2900

5

60.5
72

4
7.5

Y112M-2
Y132S2-2

42×4-46

1.0
2.5

4.8
4.2

80
70

1450

5

62
73

4
4.5

Y112M-4
Y132S1-4

1.0
2.5

10.5
10

175
166

2900

5.5

61
72

5.5
15

Y132S1-2
Y160M2-2

45×4-46

1.0
2.5

6.3
5.9

106
99

1450

5

70
74

3
7.5

Y100L2-4
Y132M-4

1.0
2.5

13.5
13

225
217

2900

5.5

60
75

7.5
15

Y132S2-2
Y160M2-2

60×4-46

1.0
2.5

15.5
14.5

255
245

1450

5

71.3
74

11
15

Y160M-4
Y160L-4

1.0
2.5

32
31.5

533
525

2900

5..5

63
77

18.5
37

Y160L-2
Y200L2-2

70×2-46

0.6
1.0
1.6

24
23.5
22.5

400
390
370

1450

5

71
75
76

7.5
11
15

Y132M-4
Y160M-4
Y160L-4

70×4-46

1.0
2.5

24.5
13.5

108
392

1450

5

72.5
19

18.5
30

Y180M-4
Y200L-4

80×2-46

0.6
1.0
1.6

36.5
35
34.5

608
594
375

1450

5

72
75.5
76.5

11
18.5
22

Y160M-4
Y180M-4
Y180L-4

80×4-46

1.0
2.5

37
35

617
590

1450

5.5

72
78.1

30
45

Y200L-4
Y225M-4

100×2-46

0.6
1.0
1.6

72.5
71
69.5

1208
1183
1158

1450

5

73
77
79

22
37
45

Y180L-4
Y225S-4
Y225M-4

100×4-46

1.0
2.5

72.5
70

1208
1165

1450

5.5

73
78.5

55
75

Y250M-4
Y280S-4

S100×3-27

0.6
1.6
2.5

72
70
69

1196
1160
1145

1450

6

62
72
74

22
55
75

Y180L-4
Y250M-4
Y280S04

S120×3-27

0.8
1.5
2.5

123
120
115

2055
2010
1920

1450

6

74.5
76
78.5

55
90
132

Y250M-4
Y280M-4
Y315M-4

LQ3G型三螺杆泵外形安装尺寸图:

泵型号

机座号

L1  L2  L3  L4  L5  L6  L7

B1  B2  B3  B4

H1  H2  H3  H3

n-d

D1×G1

D2×G2

30×4

80
90S
90L
100L

665 383 95 35 82 138 ……
703 393 95 40 87 138 ……
729 393 95 40 87 138 ……
654 383 95 35 82 138 ……

250 210 160 155
250 210 160 180
250 210 160 190
250 210 160 155

274 140 45
274 140 45
274 140 45
274 140 45

4-Ø14
4-Ø14
4-Ø14
4-Ø14

Ø32x44Ø
Ø32x44Ø
Ø32x44Ø
Ø32x44Ø

Ø25x34Ø
Ø25x34Ø
Ø25x34Ø
Ø25x34Ø

25×4

80
90S
90L
100L

538 340 200 70 29 125 95.5
608 380 250 65 26 125 90.5
633 380 250 65 29 125 90.5
637 415 265 75 29 125 101.5

280 240 240 150
280 240 240 160
280 240 240 160
305 265 265 180

255 160 20
265 160 20
265 160 20
315 170 20

4-Ø15
4-Ø15
4-Ø15
4-Ø15

Ø25x34Ø
Ø25x34Ø
Ø25x34Ø
Ø25x34Ø

Ø20x34Ø
Ø20x34Ø
Ø20x34Ø
Ø20x34Ø

36×4

100L
112M
132S

770 438 298 70 44 168 112
790 438 298 70 44 168 117
865 518 368 75 44 168 117

330 290 290 180
350 310 310 190
380 340 340 210

337 192 20
345 192 20
375 192 20

4-Ø19
4-Ø19
4-Ø19

Ø50x59Ø
Ø50x59Ø
Ø50x59Ø

Ø40x50Ø
Ø40x50Ø
Ø40x50Ø

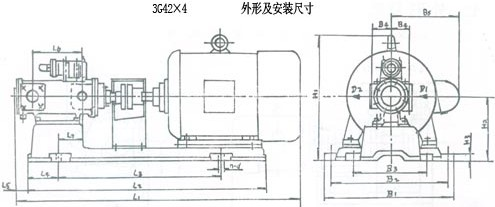

泵型号

机座号

L1  L2  L3  L4  L5  L6  L7

B1  B2  B3  B4  B5

H1  H2  H3

n-d

42×4

112M
132S
160M

840 725 420 150 41 158 50
917 765 460 150 41 158 50
1043 890 590 150 41 158 50

410 350 270 88 190
450 390 270 88 210
480 420 270 88 265

343 190 35
385 202 35
455 230 35

4-Ø25
4-Ø25
4-Ø25

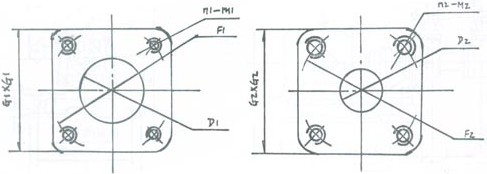

泵型号

D1 F1 G1×G1 n1-M1

D2 F2 G2×G2 n2-M2

42×4

Ø65 Ø130 128x128 4-M12

Ø40 Ø108 118x118 4-M16

泵型号

机座号

L1  L2  L3  L4  L5  L6

B1  B2  B3  B4  B5  B6

H1  H2  H3

n-d

45×4

Y100L
Y132S
Y132M
Y160M

890 740 472 145 209 85
985 809 518 145 209 85
1025 838 538 145 209 85
1119 932 610160 209 73.5

325 285 285 130 140 180
380 340 340 130 140 210
380 340 340 130 140 210
429 389 340 130 140 265

350 205 25
400 217 25
400 217 25
470 245 25

4xØ18
4xØ18
4xØ18
4xØ18

60×4

Y160M
Y160L
Y120L

1297 1017 700 178 285 100
1342 1061 700 178 285 100
1475 1157.5 757.5 183 285 100

460 410 370 170 175 265
460 410 370 170 175 265
525 475 370 170 175 310

585 270 30
580 270 30
585 310 30

4xØ23
4xØ23
4xØ23

70×2

Y132M
Y160M

1199 930 587 159 165 71
1289 1012 652 160 165 71

420 380 380 170 170 210
465 425 380 170 170 265

485 275 30
500 275 30

4xØ23
4xØ23

70×4

Y180M
Y200L

1404 1199 780.5 230.5 305 145
1509 1277 795 230.5 305 145

495 455 380 170 170 285
540 500 380 170 170 310

540 290 30
585 310 35

4xØ23
4xØ23

80×2

Y160M
Y180M

1244 1043 663 165 204 110
1308 1092 707 165 204 110

470 430 430 190 190 265
480 440 440 190 190 285

505 280 30
540 290 30

4xØ23
4xØ23

80×4

Y200L
Y225M

1570 1241 836 204 360 145
1640 1297 875 204 360 145

525 475 410 190 190 315
580 530 410 190 190 345

585 310 30
640 335 30

4xØ23
4xØ23

100×2

Y180L
Y225S

1513 1265 821 195 254 140
1623 1336 865 195 254 140

520 460 460 220 220 285
595 535 460 220 220 345

580 330 30
640 335 30

4xØ27
4xØ27

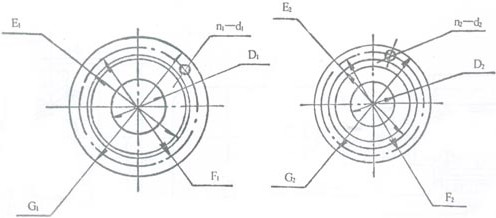

LQ3G型三螺杆泵进出口法兰尺寸图:

泵型号

D1  E1  F1 G1 n1-d1

D2  E2  F2 G2  n2-d2

45×4

Ø65 Ø110 Ø130 Ø160 4-Ø13.5

Ø50 Ø102 Ø125 Ø165 4-Ø17.5

60×4

Ø100 Ø148 Ø170 Ø210 4-Ø17.5

Ø65 Ø122 Ø145 Ø185 8-Ø17.5

70×2

Ø100 Ø140 Ø170 Ø205 8-Ø18

Ø65 Ø120 Ø145 Ø180 8-Ø18

70×4

Ø100 Ø140 Ø170 Ø205 8-Ø18

Ø65 Ø120 Ø145 Ø180 8-Ø18

80×2

Ø125 Ø175 Ø200 Ø235 8-Ø18

Ø80 Ø135 Ø160 Ø195 8-Ø18

80×4

Ø125 Ø175 Ø200 Ø235 8-Ø18

Ø80 Ø135 Ø160 Ø195 8-Ø18

100×2

Ø150 Ø215 Ø240 Ø275 8-Ø18

Ø100 Ø170 Ø200 Ø235 8-Ø18

100×4

Ø150 Ø215 Ø240 Ø275 8-Ø18

Ø100 Ø170 Ø200 Ø235 8-Ø18

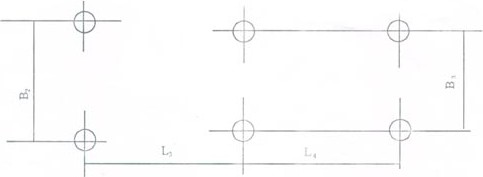

地脚螺栓孔尺寸

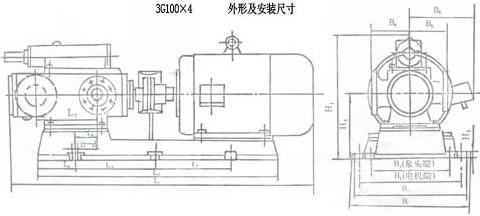

泵型号

机座号

L1  L2  L3  L4  L5  L6  L7

B B1  B2  B3  B4  B5  B6

H1  H2  H3

n-d

100×4

Y250M-4
Y280S-4

1993 1590 506 507 262 233 444
2043 1658 548 549 262 233 444

650 520 590 460 220 220 385
705 520 645 460 220 220 410

685 360 30
750 390 30

6-Ø27
6-Ø27

LQ3G型三螺杆泵性能参数:

泵型号

压力

MPa

流量

转速

r/min

必须汽蚀余量 m

效率

%

电动机

m3/h

L/min

功率KW

型号

25×4-46

1.0
2.5

0.8
0.6

13
10

1450

4

62
60.6

0.75
1.5

Y802-4
Y90L-4

1.0
2.5

2.0
1.6

33
26

2900

4.5

59.4
69

1.5
3

Y90S-2
Y100L-2

30×4-46

1.0
2.5

1.6
1.2

26
30

1450

4.5

63.5
61

1.1
2.2

Y90S-2
Y100L1-2

1.0
2.5

3.6
3.2

60
53

2900

5

60
69

2.2
4

Y90L-2
Y112M-2

36×4-46

1.0
2.5

2.8
2.4

46
40

1450

4.5

66
66.5

2.2
4

Y100L1 -4
Y112M-4

1.0
2.5

6.5
6

108
100

2900

5

60.5
72

4
7.5

Y112M-2
Y132S2-2

42×4-46

1.0
2.5

4.8
4.2

80
70

1450

5

62
73

4
4.5

Y112M-4
Y132S1-4

1.0
2.5

10.5
10

175
166

2900

5.5

61
72

5.5
15

Y132S1-2
Y160M2-2

45×4-46

1.0
2.5

6.3
5.9

106
99

1450

5

70
74

3
7.5

Y100L2-4
Y132M-4

1.0
2.5

13.5
13

225
217

2900

5.5

60
75

7.5
15

Y132S2-2
Y160M2-2

60×4-46

1.0
2.5

15.5
14.5

255
245

1450

5

71.3
74

11
15

Y160M-4
Y160L-4

1.0
2.5

32
31.5

533
525

2900

5..5

63
77

18.5
37

Y160L-2
Y200L2-2

70×2-46

0.6
1.0
1.6

24
23.5
22.5

400
390
370

1450

5

71
75
76

7.5
11
15

Y132M-4
Y160M-4
Y160L-4

70×4-46

1.0
2.5

24.5
13.5

108
392

1450

5

72.5
19

18.5
30

Y180M-4
Y200L-4

80×2-46

0.6
1.0
1.6

36.5
35
34.5

608
594
375

1450

5

72
75.5
76.5

11
18.5
22

Y160M-4
Y180M-4
Y180L-4

80×4-46

1.0
2.5

37
35

617
590

1450

5.5

72
78.1

30
45

Y200L-4
Y225M-4

100×2-46

0.6
1.0
1.6

72.5
71
69.5

1208
1183
1158

1450

5

73
77
79

22
37
45

Y180L-4
Y225S-4
Y225M-4

100×4-46

1.0
2.5

72.5
70

1208
1165

1450

5.5

73
78.5

55
75

Y250M-4
Y280S-4

S100×3-27

0.6
1.6
2.5

72
70
69

1196
1160
1145

1450

6

62
72
74

22
55
75

Y180L-4
Y250M-4
Y280S04

S120×3-27

0.8
1.5
2.5

123
120
115

2055
2010
1920

1450

6

74.5
76
78.5

55
90
132

Y250M-4
Y280M-4
Y315M-4
