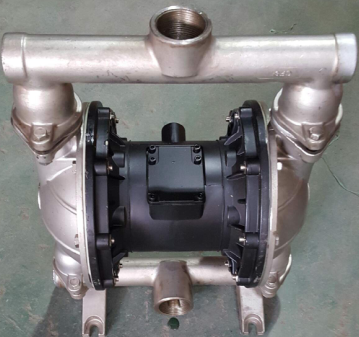

第三代气动隔膜泵QBK系列气动隔膜泵

产品型号:QBK系列

所属类目:隔膜泵

产品简介:QBK第三代气动隔膜泵具有使用寿命长,不会停顿等优点,它既能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

QBK第三代气动隔膜泵产品概述:



铸铁气动隔膜泵,不锈钢气动隔膜泵,衬氟气动隔膜泵

    QBK第三代气动隔膜泵是温州中耐泵阀是QBY隔膜泵的基础上并结合多年生产经验,开发出的新型隔膜泵系列产品。该产品解决了QBY型传统隔膜泵大的结构缺陷(外置配气阀,容易死机,而且配气阀使用寿命短),QBK系列使用内置配气阀,真正实现了永不死机,且结构紧凑,使用寿命长,维修方便,并在性能上远远超越了老式隔膜泵。为了方便使用老式泵的用户轻松改用新型泵,中耐公司在设计方面让QBK新型泵安装尺寸与QBY完全吻合,用户无需改动管道和基础即可使用,很好解决了老式泵到新型泵更新换代的使用问题。我们们相信在不久的将来,新型泵一定会代替老式泵,成为隔膜泵的主流。

QBK第三代气动隔膜泵特点:

    1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
    2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为隔膜泵对流体的搅动小。
    3、在工地恶劣的地方,如建筑工地、工厂的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
    4、另外隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
    5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。
    6、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为隔膜泵的剪切力低,对材料的物理影响小。

QBK第三代气动隔膜泵优点:

    1、不需灌引水,吸程高达5m,扬程70m,出口压力≧6bar;
    2、流动宽敞,通过性能好,允许通过大颗粒直径过10mm。抽送泥浆、杂质时,对泵磨损甚微;
    3、扬程、流量可通过气阀开度实现无级调节(气压调节在1~7bar之间);
    4、该泵无旋转部件,没有轴封,隔膜把抽送的介质与泵的运动部件完全隔开,所输送的介质不会身外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
    5、不必用电,在易燃、易爆场所使用安全可靠;
    6、可以浸没在介质中工作;
    7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
    8、结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
    9、可输送较粘的液体(粘度在1万厘泊以下);
    10、无须用油润滑,即使空转,对泵也无任何影响,这是该泵大优点。

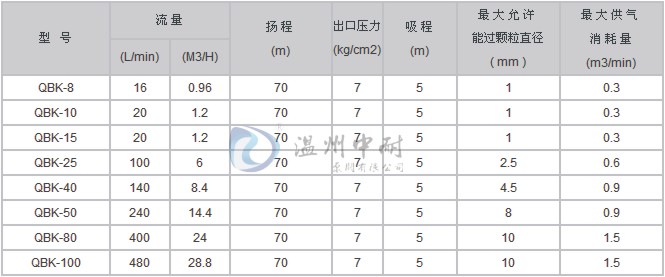

QBK第三代气动隔膜泵性能参数:

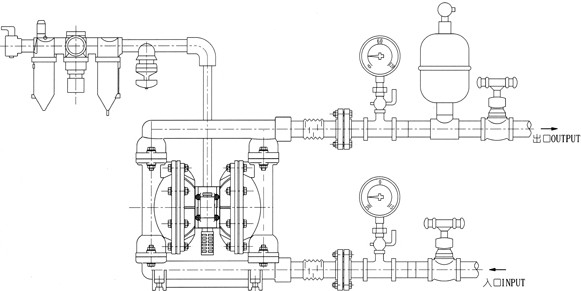

QBK第三代气动隔膜泵安装示意图:

注:在使用QBK气动隔膜泵时,要安装空气过滤器,以滤去压缩空气中的水分,并在泵的出口安装压力表,避免压力过高损坏泵,在泵不工作时应及时清洗泵,避免因凝固损坏泵。

QBK第三代气动隔膜泵工作原理:

    QBK第三代气动隔膜泵工作原理:在隔膜泵的两个对称工作腔中,个装有一块有弹性的隔膜,连杆将两块隔膜结成一体,压缩空气从泵的进气接头进入气阀室后,推动两个B工作腔的隔膜,驱动连杆联结的隔膜同步运动。与此同时,另一工作腔内的气体则其隔膜的背面排出泵外。当活塞达到行程重点,阀机构则自动的将压缩空气引入另一工作腔,推动隔膜泵朝反向运动,这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个股单向球阀,隔膜的往复运动,造成工作腔内容积的改变,怕是两个单向球阀交替的开启和关闭,从而使液体连续的吸入和排出。
    QBK第三代气动隔膜泵与其他隔膜泵明显的不同在于配气阀结构。QBK型气动隔膜泵气阀结构取消了传统的“O”形环和柱形阀结构的配气阀。采用三相先导式,消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向是泵具有更大的流量,提供了输送性能是脉冲更小,流动更稳。
    QBK第三代气动隔膜泵设计简单、高可靠地空气换向发,能保证不停机而发生安规的停车费用,所有空气阀部件可在不拆开流动部分的情况下惊醒更换。铝质部件经特殊处理能换低于不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐。
