潜水式无堵塞排污泵QW(WQ)型

产品型号:QW型

所属类目:排污泵

产品简介:潜水排污泵 QW(WQ)型潜水式无堵塞排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业。

  • 产品说明

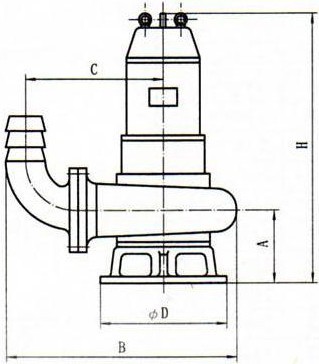

  • 安装尺寸
  • 性能参数
  • 故障排除

QW(WQ)型潜水式无堵塞排污泵产品概述:

潜水排污泵,无堵塞潜污泵,潜水污水泵

QW(WQ)型潜水排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。
     QW(WQ)型型潜水式无堵塞排污泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

QW(WQ)型潜水式无堵塞排污泵型号意义:



QW(WQ)型潜水式无堵塞排污泵使用条件:

    A、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
    B、无内自流循环冷却系统的泵,电机部分露出液面不超过1/3。
    C、铸铁材质的使用范围为PH5~9。
    D、1Cr18Ni9Ti不锈钢材质可使用一般腐蚀性介质。
    E、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
    :用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

QW(WQ)型潜水式无堵塞排污泵产品特点:

     ①QW(WQ)型潜水式无堵塞排污泵采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过潜水排污泵的能力,能有效的通过排污泵泵口径的5倍纤维物质与直径为排污泵泵口径约50%的固体颗粒。
     ②QW(WQ)型潜水式无堵塞排污泵机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使潜水排污泵安全连续运行8000小时以上。
     ③QW(WQ)型排污泵整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
     ④QW(WQ)型潜水式无堵塞排污泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对WQ潜水排污泵电机绝对保护。
     ⑤可根据用户需要配备全自动安全保护控制柜,对潜水排污泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。
     ⑥浮球开关可以根据所需液变化,自动控制潜水排污泵的起动与停止,不需专人看管,使用极为方便。
     ⑦QW(WQ)型排污泵可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
     ⑧能够在全扬程范围内使用,而保证电机不会过载。
     ⑨QW(WQ)型潜水式无堵塞排污泵有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。

QW(WQ)型潜水式无堵塞排污泵结构图:

1

信号线

11

油水探头

2

电机接线

12

油室

3

接线盒

13

机械密封

4

电机盖

14

后盖板

5

轴承

15

泵体

6

上轴座

16

叶轮螺栓

7

电机壳

17

叶轮

8

定子

18

密封环

9

(转子)

19

底盘

10

轴承





QW(WQ)型潜水式无堵塞排污泵结构说明:

     QW(WQ)型潜水式无堵塞排污泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行安全可靠。其主要部件作用如下:
    信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水、断相、短路、过热、电机过载等项目。
    电机定子8:采用B级或F级绝缘。
    漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
    机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
    叶轮17:叶轮采用单流道或双流道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
    泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运转而使口环处磨损,可更换密封环,以保证泵以最佳效率运行。

QW(WQ)型潜水式无堵塞排污泵产品用途:

QW(WQ)型潜水式无堵塞排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带腐蚀性介质。

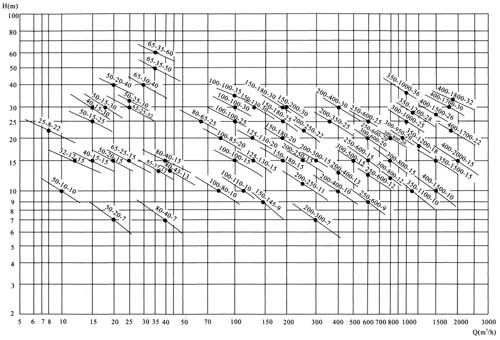

QW(WQ)型潜水式无堵塞排污泵性能参数:

型号

口径

流量

扬程

转速

功率

效率

A

B

C

D

H

自动耦合器

mm

(m3/h)

(M)

(r/min)

(kw)

(%)

25-7-8-0.55

25

7

8

2900

0.55

45

120

360

225

210

540



25-8-22-1.1

25

8

22

2900

1.1

45

120

360

225

210

540



32-8-12-0.75

32

8

12

2900

0.75

48

120

360

225

210

540



32-12-15-1.1

32

12

15

2900

1.1

45

120

360

225

210

540



40-15-15-1.5

40

15

15

2900

1.5

48

120

360

225

210

540



40-15-30-2.2

40

15

30

2900

2.2

54

120

360

225

210

540



50-20-7-0.75

50

20

7

2900

0.75

51

145

440

275

185

520

GAK-50

50-10-10-0.75

50

10

10

2900

0.75

52

120

250

230

185

520

GAK-50

50-20-15-1.5

50

20

15

2900

1.5

53

120

250

230

210

564

GAK-50

50-15-25-2.2

50

15

25

2900

2.2

54

145

410

245

205

550

GAK-50

50-18-30-3

50

18

30

2900

3

55

155

420

250

260

660

GAK-50

50-40-15-4

50

40

15

2900

4

55

140

457

264

310

730

GAK-50

50-25-32-5.5

50

25

32

2900

5.5

55

165

480

285

310

770

GAK-50

50-20-40-7.5

50

20

40

2900

7.5

58

175

480

285

310

770

GAK-50

65-25-15-2.2

65

25

15

2900

2.2

50

145

450

280

205

570

GAK-65

65-37-13-3

65

37

13

2900

3

57

165

475

305

260

652

GAK-65

65-25-30-4

65

25

30

2900

4

61

170

505

300

325

710

GAK-65

65-30-40-7.5

65

30

40

2900

7.5

56











GAK-65

65-35-50-11

65

35

50

2900

11

45

165

460

300

350

920

GAK-65

65-35-60-15

65

35

60

2900

15

65

165

460

300

350

920

GAK-65

80-60-13-5.5

80

60

13

2900

5.5

67

165

565

330

325

775

GAK-80

80-40-7-2.2

80

40

7

1450

2.2

59

165

510

330

260

640

GAK-80

80-43-13-3

80

43

13

2900

3

70

165

540

330

325

652

GAK-80

80-40-15-4

80

40

15

2900

4

61

180

565

330

325

775

GAK-80

80-65-25-7.5

80

65

25

2900

7.5

63

180

656

330

325

775

GAK-80

100-80-10-4

100

100

10

1450

4

65

220

700

430

420

800

GAK-100

型号

口径

流量

扬程

转速

功率

效率

A

B

C

D

H

自动耦合器

mm

(m3/h)

(M)

(r/min)

(kw)

(%)

100-100-15-7.5

100

100

15

1450

7.5

68

225

690

420

420

825

GAK-100

100-80-20-7.5

100

80

20

1450

7.5

65

225

690

420

420

825

GAK-100

100-100-25-11

100

100

25

1450

11

70

225

690

450

520

940

GAK-100

100-100-30-15

100

100

30

1450

15

65











GAK-100

100-100-35-18.5

100

100

35

1450

18.5

68

225

680

410

420

970

GAK-100

125-130-15-11

125

130

15

1450

11

72











GAK-125

125-130-20-15

125

130

20

1450

15

75











GAK-125

150-145-9-7.5

150

145

9

1450

7.5

76

225

800

510

420

795

GAK-150

150-180-15-15

150

180

15

1450

15

69

275

950

610

520

1060

GAK-150

150-180-20-18.5

150

180

20

1450

18.5

72

250

925

858

520

1060

GAK-150

150-180-25-22

150

180

25

1450

22

78

260

925

585

520

1060

GAK-150

150-130-30-22

150

130

30

1450

22

78

260

925

585

520

1060

GAK-150

150-180-30-30

150

180

30

1450

30

78











GAK-150

150-200-30-37

150

200

30

1450

37

73

275

1025

650

520

1320

GAK-150

200-300-7-11

200

300

7

980

11

66

290

990

610

520

1150

GAK-200

200-250-11-15

200

250

11

1450

15

64

270

970

600

520

1120

GAK-200

200-250-15-18.5

200

250

15

1450

18.5

73

290

1130

715

520

1130

GAK-200

200-400-10-22

200

400

10

1450

22

75

275

1120

710

520

1130

GAK-200

200-400-13-30

200

400

13

1450

30

76

275

1120

710

520

1320

GAK-200

200-300-15-22

200

300

15

1450

22

76

275

1120

710

520

1130

GAK-200

200-250-22-30

200

250

22

1450

30

71

275

1120

710

520

1290

GAK-200

200-350-25-37

200

350

25

1450

37

71

325

1080

680

520

1370

GAK-200

200-400-30-45

200

400

30

1450

45

74

330

1250

780

520

1370

GAK-200

型号

口径

流量

扬程

转速

功率

效率

A

B

C

D

H

自动耦合器

mm

(m3/h)

(M)

(r/min)

(kw)

(%)

250-600-9-30

250

600

9

980

30

78

440

1100

700

520

1660

GAK-250

250-600-12-37

250

600

12

1450

37

76

440

1100

700

520

1660

GAK-250

250-600-15-45

250

600

15

1450

45

73

440

1100

700

520

1660

GAK-250

250-600-20-55

250

600

20

1450

55

73

440

1100

700

520

1700

GAK-250

250-600-25-75

250

600

25

1450

75

71

440

1100

700

520

1750

GAK-250

300-800-12-45

300

800

12

980

45

74

470

1305

850

650

1845

GAK-300

300-480-15-45

300

480

15

1450

45

66

470

1305

850

650

1845

GAK-300

300-800-15-55

300

800

15

1450

55

73

470

1305

850

650

2060

GAK-300

300-600-20-55

300

600

20

1450

55

73

470

1305

850

650

2060

GAK-300

300-800-20-75

300

800

20

1450

75

75

470

1305

850

650

2120

GAK-300

300-950-20-90

300

950

20

1450

90

76

470

1305

850

650

2120

GAK-300

300-1000-25-110

300

1000

25

1450

110

76

500

1350

875

650

2220

GAK-300

300-1100-10-55

300

1100

10

1450

55

73











GAK-300

350-1500-15-90

350

1500

15

740

90

87

630

1533

1280

700

2190

GAK-350

350-1200-18-90

350

1200

18

980

90

85

500

900

500

750

2190

GAK-350

350-1100-28-132

350

1100

28

980

132

84

700

1616

1363

700

2480

GAK-350

350-1000-36-160

350

1000

36

980

160

84

700

1666

1413

700

2590

GAK-350

400-1760-7.5-55

400

1760

7.5

980

55

83











GAK-400

400-1500-10-75

400

1500

10

980

75

86

600

1650

1365

780

2000

GAK-400

400-2000-13-110

400

2000

13

980

110

84

600

1650

1365

780

2280

GAK-400

400-2000-15-132

400

2000

15

980

132

83











GAK-400

400-1700-22-160

400

1700

22

980

160

83

630

1670

1380

780

2600

GAK-400

400-1500-26-160

400

1500

26

980

160

84

630

1670

1380

780

2600

GAK-400

型号

口径

流量

扬程

转速

功率

效率

A

B

C

D

H

自动耦合器

mm

(m3/h)

(M)

(r/min)

(kw)

(%)

400-1800-32-250

400

1800

32

980

250

82

670

1730

1440

780

2850

GAK-400

500-2500-10-110

500

2500

10

740

110

85

900

2218

1875

900

2250

GAK-500

500-2600-15-160

500

2600

15

740

160

84

955

1968

1625

900

2450

GAK-500

500-2400-22-220

500

2400

22

740

220

85

900

2218

1875

900

2520

GAK-500

500-2650-24-250

500

2650

24

740

250

85

1017

2198

2395

900

3000

GAK-500

QW(WQ)型潜水式无堵塞排污泵使用方法及注意事项:

1.QW(WQ)型潜水式无堵塞排污泵使用前应仔细检?电缆有否损坏,紧固件是否松动或脱落,泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻,其值应不低于2兆欧,否则应对电机定子绕组进行干燥处理,干燥处理的温度不允许超过120℃。
3.该系列排污泵的安装有固定式和移动式两种。当采用固定式自动安装时,应将链索分别穿进(偏离泵出水口,其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑,直到自动耦合到位。当采用移动式安装时,先将软管套好,用链索穿进两个吊环上下起吊电泵,注意切不能将电缆当作绳索使用,以免发生危险。
4.QW(WQ)型潜水式无堵塞排污泵接通后的旋转方向从进水口看为逆时针转动,如果电泵反转,只需将电缆线中的任何二根线对调一下接线位置即可。
5.QW(WQ)型潜水式无堵塞排污泵的机壳地线必须严格按有关规程接妥,为了保证使用时人身安全,在电泵运行时,严禁在附近安装、人下水做?~或移动,以防万一电泵漏电而发生意外事故。
6.QW(WQ)型潜水式无堵塞排污泵在无特殊情况必须配备全自动水泵控制柜,切勿直接挂电网或使用闸刀开关来接通电源,确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行(一般使用扬程不得低于额定扬程的60%),最好能控制在建议使用扬程范围以内,以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行,以防电泵过热损坏。

QW(WQ)型潜水式无堵塞排污泵安装、运行与维护:

    安装、搬运电泵时严禁永利提拉电缆,以免造成电缆内线断裂、接头脱线等致使泵无法正常运行,甚至烧毁电机;
  安装时请使电泵电缆接地线正确可靠接地。电泵工作时,严禁人畜接近作业水域或触摸电泵,为了减少触电风险,只能与适当的接地插座连接;
  严禁过载运行;
  与泵所配用的电缆不能小于电泵电缆面积的1.2倍;
  安装时,电泵必须紧固,但不能使电缆受力,或随电泵启动停止时一块旋转;
  运行时发现泵不出水时,应检查电泵是否反转,或电泵出水口处的止回阀以内空气没有排净;
  定期检查电泵电动机相间或相对地间绝缘电阻,其值应不低于2MΩ,否则应拆机检修;
  电泵在规定的工作条件下,正常运行半年后,应检查油室密封状况,如油室中的油呈乳化状或有水沉淀出来,应及时更换10#机油和机械密封件;
  电泵正常工作一年后,应进行一次大修,更换已磨损的易损件,并检查紧固件的状态,同时应补充更换润滑脂,保证电泵在运行过程中的良好润滑;
  电泵如不用时,请清洗干净,擦干水珠。

QW(WQ)型潜水排污泵维修与保养:

    1.电泵应有专人管理与使用,并定期检查电泵绕组与机壳之间的绝缘电阻是否正常。
    2.每次使用特别是用于较稠较粘的浆液后,应将电泵放入清水中运转数分钟,防止泵内留下沉积物,保证电泵的清洁。
    3.电泵如长时间不用时应将电泵从水中取出,不要长期浸泡在水中,以减少电机定子绕组受潮的机会,增加电泵的使用寿命。
    4.在常规状态下泵每使用3 00~5 00小时后应加注或更换油室中机油(10~30号机油),使机械密封保持良好的润滑状态,提高机械密封的使用寿命。
    5.电泵拆卸、维修后,机壳组件必须经0.2MPa气密试验检查,以确保电机密封可靠。
    6.叶轮和泵体之间的密封环具有密封功能,如密封损坏将直接影响到泵的性能,必要时应更换。

排污泵订货友情提示:

请提供以下详细数据:①QW(WQ)型潜水式无堵塞排污泵产品名称与型号②QW(WQ)型潜水式无堵塞排污泵流量③QW(WQ)型潜水式无堵塞排污泵扬程(m)④QW(WQ)型潜水式无堵塞排污泵口径⑤QW(WQ)型潜水式无堵塞排污泵电机功率(KW)⑥QW(WQ)型潜水式无堵塞排污泵转速(r/min)⑦QW(WQ)型潜水式无堵塞排污泵电压〔V〕⑧QW(WQ)型潜水式无堵塞排污泵吸程(m)⑨QW(WQ)型潜水式无堵塞排污泵是否带附件以便我们的为您正确选型。
若已经由设计单位选定我公司的QW(WQ)型潜水式无堵塞排污泵产品型号,请按QW(WQ)型潜水式无堵塞排污泵型号直接向中耐泵阀销售部订购。
当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们中耐泵阀的技术专家为您审核把关。
感谢您访问我们中耐泵阀的网站【www.b-fz.com】如有任何疑问.您可以致电给我们销售部,我们一定会尽心尽力为您提供优质的服务。

QW(WQ)型潜水排污泵安装示意图:

移动式安装

自动耦合式安装

QW(WQ)型潜水式无堵塞排污泵安装说明:

1.自动耦合装置系统
    适用于长期固定的使用场合,具有安装快捷,检测、维修方便等优点。该系统使用特制的底座,固定在污水坑韵底部,与出水管连结好,在池顶安装好配套的支承块,用导杆使二者相连,水泵与特定支架连结好,沿导杆下滑到达底座,与其自动耦合、密封,而提升时则自动脱落。
2.移动式安装系统
    它以支架支承,接上出水软管即可工作,这种方式主要应用于救急或维修施工的需要。

QW(WQ)型潜水式无堵塞排污泵安装尺寸(移动式):



型号

A

B

C

D

H

25QW8-22-1.1

110

305

195

190

410

32QW12-15-1.1

110

305

195

190

410

40QW15-15-1.5

120

340

215

240

600

40QW15-30-2.2

120

340

215

240

600

50QW20-7-0.75

125

370

225

240

550

50QW10-10-0.75

125

370

225

240

550

50QW20-15-1.5

120

345

215

240

600

50QW15-25-2.2

120

345

215

240

600

50QW18-30-3.0

125

370

225

240

630

50QW25-32-5.5

155

410

255

310

730

50QW20-40-7.5

155

410

255

240

730

65QW25-15-2.2

125

410

260

240

610

65QW37-13-3.0

125

410

260

240

630

65QW25-30-4.0

125

420

270

240

680

65QW30-40-7.5

155

450

290

310

730

65QW35-50-11

165

460

290

350

920

65QW35-60-15

165

460

290

350

920

80QW40-7-2.2

165

490

325

310

700

80QW43-13-3.0

165

445

295

310

740

80QW40-15-4.0

165

445

295

310

800

80QW65-25-7.5

165

490

325

310

770

100QW80-10-4.0

175

620

420

350

800

100QW110-10-5.5

185

650

420

350

800

100QW100-15-7.5

185

650

420

350

800

100QW85-20-7.5

185

650

420

350

800

100QW100-25-11

210

710

450

420

960

100QW100-30-15

225

740

485

420

950

100QW100-35-18.5

225

740

485

470

1000

125QW130-15-11

225

740

470

420

960

125QW130-20-15

225

740

470

420

960

150QW145-9-7.5

225

770

480

420

850

150QW180-15-15

225

780

480

470

960

150QW180-20-18.5

225

780

480

470

1020

150QW180-25-22

225

780

480

470

1020

150QW130-30-22

250

860

520

470

1180

150QW180-30-30

250

860

520

540

1230

150QW200-30-37

250

860

520

540

1300

200QW300-7-11

275

900

560

540

1130

200QW250-11-15

275

900

560

540

1130

200QW400-10-22

275

900

560

540

1200

200QW400-13-30

275

900

560

540

1250

200QW250-15-18.5

275

900

560

540

1200

200QW300-15-22

275

900

560

540

1200

200QW250-22-30

275

900

560

540

1250

200QW350-25-37

275

900

560

540

1350

200QW400-30-55

290

920

580

540

1400

250QW600-9-30

320

1100

650

540

1650

250QW600-12-37

320

1100

650

540

1650

250QW600-15-45

320

1080

650

540

1650

250QW600-20-55

320

1080

650

540

1650

250QW600-25-75

320

1100

650

540

1650

250QW800-12-45

320

1080

650

540

1650

300QW500-15-45

400

1200

800

600

2040

300QW800-15-55

400

1200

800

600

2040

300QW600-20-55

400

1200

800

600

2050

300QW800-20-75

400

1200

800

600

2100

300QW950-20-90

400

1200

800

600

2200

300QW1000-25-110

400

1200

800

600

2200

350QW1100-10-55

450

1350

950

600

1950

350QW1500-15-90

450

1350

950

600

2160

350QW1200-18-90

450

1350

950

600

2160

350QW1100-28-132

450

1350

950

600

2500

350QW1000-36-160

450

1350

950

600

2600

400QW1500-10-75

510

1480

1100

700

2100

400QW2000-15-132

510

1480

1100

700

2500

400QW1700-22-160

510

1480

1100

700

2600

400QW1500-26-160

510

1480

1100

700

2620

400QW1700-30-200

510

1480

1100

700

2550

400QW1800-32-250

510

1480

1100

700

2860

QW(WQ)型潜水式无堵塞排污泵安装尺寸(固定式):

型号

DN

D

D1

H

K

G

H1

H2

H3

h

N1-øk

g

p

f

y

N2-ød

J

L

M

m

n

e

E×E

25WQ7-8-0.55

25

100

75

560

330

100

265

360

100

20

4-ø16

260

230

310

210

4-ø14

175

470

400

100

50

16

550×550

25WQ8-25-1.1

25

100

75

560

330

100

265

360

100

20

4-ø16

260

230

310

210

4-ø14

175

470

400

100

50

16

550×550

32WQ8-12-0.75

32

120

90

560

330

100

265

360

100

20

4-ø16

260

230

310

210

4-ø14

175

470

400

100

50

16

550×550

40WQ12-15-1.5

40

130

100

560

330

100

265

360

100

20

4-ø16

260

230

310

210

4-ø14

175

470

400

100

50

16

550×550

50WQ20-7-0.75

50

140

110

580

331

105

270

380

100

20

4-ø16

260

230

310

210

4-ø14

175

470

400

100

50

16

550×550

50WQ10-10-0.75

50

140

110

550

286

105

270

350

100

20

4-ø16

260

230

310

210

4-ø14

175

470

400

100

50

16

550×550

50WQ20-15-1.5

50

140

110

560

286

105

270

360

100

20

4-ø16
