IHF型衬氟离心泵

产品型号:IHF型

所属类目:化工泵

产品简介:IHF型衬氟离心泵化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺(目前国内大部分离子膜烧碱项目用泵均选用我公司产品)、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺,及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

IHF型衬氟离心泵氟塑料离心泵产品概述:

    IHF型衬氟离心泵属单级单吸式氟塑料合金化工离心泵(简称IHF离心泵)是按国际标准并结合非金属泵的工艺设计制造。泵体采用金属外壳内衬聚全氟乙丙烯(F46),泵盖、叶轮和轴套均用金属嵌件外包氟塑料整体烧结压制而成,轴封采用外装式先进的波纹管机械密封,静环选用99.9%氧化铝陶瓷(或氮化硅),动环采用四氟填充材料,其耐腐耐磨密封性极好。泵的进出口均采用铸钢体加固,以增强了泵的耐压性。实际使用显示,该泵具有耐腐、耐磨、耐高温、不老化、机械强度高、运转平稳、结构先进合理、密封性能严格可靠、拆卸检修方便、使用寿命长等优点。

IHF型衬氟离心泵氟塑料离心泵型号意义:



IHF型衬氟离心泵氟塑料离心泵技术参数:

   流量:6.3~400m3/h;
   扬程:5~132m;
   转速:2900、1450r/min;
   功率:0.55~110KW;
   进口直径:50~200mm;
   高工作压力:1.6Mpa。

IHF型衬氟离心泵氟塑料离心泵产品用途:

IHF型衬氟离心泵的耐腐和耐磨性已得到实际使用的证实和广大用户的一致认可,目前已被广泛应用于:化工生产中的腐蚀性介质输送、离子膜烧碱项目中的氯水废水处理和加酸工艺(目前国内大部分离子膜烧碱项目用泵均选用我公司产品)、有色金属冶炼中的电解液输送、汽车制造中的酸洗工艺,及制药、石油、电力、电镀、染料、农药、造纸、食品、纺织等众多行业,在-85℃~150℃温度条件下长期输送任意浓度的硫酸、盐酸、氢氟酸、硝酸、王水、强碱、强氧化剂、有机溶剂、还原剂等强腐蚀介质而毫不受损,是目前受使用单位欢迎的泵类设备之一。

IHF型衬氟离心泵氟塑料离心泵结构图:

序号







1



HT200

2

叶轮骨架

45#

3



聚全氟乙丙烯

4

泵体衬里

聚全氟乙丙烯

5

泵盖衬里

聚全氟乙丙烯

6



HT200

7

机封压盖

1Cr18Ni9Ti

8



99.9%氧化铝陶瓷

9



填充四氟乙烯

10



3 Cr13

11

轴承体

HT200

12

联轴器

HT200

IHF型衬氟离心泵氟塑料离心泵性能参数:



转速

r/min

流量Q

扬程

m

效率

%

功率 P

必耐汽

蚀余量

(m)

m3/h

L/s

轴功率

电机功率

KW

IHF32-25-125

2900

3.5

0.97

21

40

0.5

1.5

2.3

5

1.39

20

44

0.62

6.5

1.8

18

42

0.76

1450

1.75

0.49

5.25

37

0.068

0.75

2.3

2.5

0.69

5

40

0.085

3.25

0.9

4.5

38

0.105

IHF32-25-125A

2900

3.1

0.06

17.6

38

0.7

1.1

2.3

4.5

1.25

16

41

0.48

5.8

1.61

14.4

40

0.57

IHF32-25-160

2900

3.5

0.97

33

34

0.93

2.2

2.3

5

1.39

32

40

1.1

6.5

1.8

30

42

1.26

1450

1.75

0.49

8.25

30

0.131

0.75

2.3

2.5

0.69

8

38

0.143

3.25

0.9

7.5

40

0.166

IHF32-25-160A

2900

3.1

0.86

29

30

0.81

1.5

2.3

4.5

1.25

28

35

0.97

5.8

1.61

26

36

1.14

IHF40-32-125

2900

4.4

1.22

21

40

0.63

2.2

2.5

6.5

1.8

20

45

0.79

8.3

2.31

18

43

0.95

1450

2.2

0.6

5.25

37

0.085

0.75

2.5

3.25

0.9

5

41

0.108

4.15

1.15

4.5

40

0.127

IHF40-32-125A

2900

3.9

1.08

17.6

38

0.49

1.5

2.5

5.6

1.56

16

42

0.58

7.4

2.06

14.4

40

0.72

IHF40-32-160

2900

4.4

1.22

33

34

1.16

2.2

2.5

6.5

1.8

32

40

1.42

8.3

2.31

30

39

1.71

1450

2.2

0.6

8.25

33

0.14

0.75

2.5

2.5

0.9

8

36

0.15

3.25

1.15

7.5

37

0.18

IHF40-32-160A

2900

3.9

1.08

29

32

0.96

1.5

2.5

5.6

1.56

28

38

1.23

7.4

2.06

26

37

1.41

IHF50-32-125

2900

8.8

1.08

21.5

45

1.15

2.2

3.0

12.5

1.56

20

54

1.26

16.3

2.06

17.5

53

1.47

1450

4.4

1.2

5.37

37

0.17

0.75

3.0

6.25

1.74

5

46

0.18

8.15

2.26

4.37

45

0.22

IHF50-32-125A

2900

8

2.22

17

42

0.88

1.5

3.0

11

3.05

16

52

0.92

14.5

4.03

14

51

1.08

IHF50-32-160

2900

8.8

2.44

33

41

1.93

4

3.0

12.5

3.47

32

48

2.27

16.3

4.53

30

47

2.84

1450

4.4

1.2

8.25

31

0.31

0.75

3.0

6.25

1.74

8

41

0.33

8.15

2.26

7.5

42

0.39

IHF50-32-160A

2900

8.2

2.28

29

39

1.16

3

3.0

11.7

3.25

28

47

1.88

15.2

4.22

26

46

2.34

IHF50-32-200

2900

8.8

2.44

52

34

3.7

7.5

3.0

12.5

3.47

50

42

4.1

16.3

4.53

48

41

5.2

1450

4.4

1.2

13

25

0.62

1.5

3.0

6.25

1.74

12.5

33

0.65

8.15

2.26

12

36

0.74

IHF50-32-200A

2900

8.2

2.28

45

31

3.24

5.5

3.0

11.7

3.25

44

40

3.5

15.2

4.22

42

39

4.45

IHF50-32-250

2900

8.8

2.44

82

27

7.3

11

3.0

12.5

3.47

80

35

7.8

16.3

4.53

76

34

10

1450

4.4

1.2

20.5

20

1.22

2.2

3.0

6.25

1.74

20

27

1.26

8.15

2.26

19

30

1.4

IHF50-32-250A

2900

8.2

2.28

71

25

4.53

7.5

3.0

11.7

3.25

70

34

6.56

15.2

4.22

68

33

8.52

IHF65-50-125

2900

17.5

4.86

21.5

56

1.83

3

3.5

25

6.94

20

64

2.13

32

9.0

17.5

63

2.42

1450

8.75

2.43

5.37

45

0.28

0.75

3.5

12.5

3.47

5

57

0.3

16

4.44

4.37

58

0.33

IHF65-50-125A

2900

15.6

4.33

17

53

1.36

2.2

3.5

22.3

6.19

16

62

1.57

29

8.1

14

61

1.79

IHF65-50-160

2900

17.5

4.86

33

50

3.15

5.5

3.5

25

6.94

32

59

3.69

32

9.0

27.5

57

4.2

1450

8.75

2.43

8.25

40

0.49

1.1

3.5

12.5

3.47

8

53

0.51

16

4.44

6.87

51

0.59

IHF65-50-160A

2900

16.4

4.56

29

48

2.7

4

3.5

23.3

6.5

28

58

3.1

30.4

8.44

24

56

3.54

IHF65-40-200

2900

17.5

4.86

52

45

5.5

11

3.5

25

6.94

50

54

6.3

32

9.0

45.5

54

7.35

1450

8.75

2.43

13

36

0.86

1.5

3.5

12.5

3.47

12.5

46

0.93

16



4.44

11.4

47

1.05

IHF65-40-200A

2900

16.4

4.56

46

43

4.3

7.5

3.5

23.3

6.5

44

53

5

30.4

8.44

40

52

5.2

IHF65-40-250

2900

17.5

4.86

82

39

10.1

18.5

3.5

25

6.94

80

50

10.9

32

9.0

76

52

12.74

1450

8.75

2.43

20.5

32

1.52

3

3.5

12.5

3.47

20

42

1.62

16

4.44

19

44

1.88

IHF65-40-250A

2900

16.4

4.56

71

36

8.8

15

3.5

23.3

6.5

70

48

9.3

30.4

8.44

68

50

11.25

IHF80-65-125

2900

35

9.72

21.5

64

3.2

5.5

4.0

50

13.9

20

69

3.95

65

18.1

17

67

4.5

1450

17.5

4.86

5.37

54

0.47

1.1

4.0

25

6.9

5

64

0.53

32.5

9.0

4.25

62

0.61

IHF80-65-125A

2900

31

8.6

17

62

2.3

4

4.0

45

12.5

16

68

2.88

58

16.1

14

67

3.3

IHF80-65-160

2900

35

9.72

33

60

5.24

11

4.0

50

13.9

32

68

6.41

65

18.1

27.5

67

7.27

IHF80-65-160

1450

17.5

4.86

8.25

50

0.78

1.5

4.0

25

6.9

8

62

0.88

32.5

9

6.88

61

1

IHF80-65-160A

2900

31

8.6

29

58

4.1

7.5

4.0

45

12.5

28

67

5.12

58

16.1

24

66

5.34

IHF80-50-200

2900

35

9.72

52

52

9.53

15

4.0

50

13.9

50

64

10.64

65

18.1

45.5

65

12.39

1450

17.5

4.86

13

51

1.21

3

4.0

25

6.9

12.5

59

1.44

32.5

9

11.38

58

1.74

IHF80-50-200A

2900

31

8.6

46

50

7.35

11

4.0

45

12.5

44

63

8.56

58

16.1

40

62

10

IHF80-50-250

2900

35

9.72

82

40

19.4

30

4.0

50

13.9

80

50

21.8

65

18.1

72

51

25

1450

17.5

4.86

20.5

40

2.4

4

4.0

25

6.9

20

50

2.7

32.5

9

18

51

3.12

IHF80-50-250A

2900

31

8.6

71.5

39

15.4

22

4.0

45

12.5

70

50

17.6

58

16.1

63

51

19.9

IHF100-80-125

2900

70

19.4

23

70

6.26

11

5.0

100

27.8

20

75

7.26

130

36.1

14

65

7.63

1450

35

9.7

5.75

65

0.85

1.5

4.5

50

13.9

5

70

0.97

65

18

3.5

64

0.98

IHF100-80-125A

2900

62.6

17.4

18

68

4.5

7.5

5.0

89

24.7

16

73

5.3

116

32.2

11

65

5.74

IHF100-80-160

2900

70

19.4

34

68

9.53

15

5.0

100

27.8

32

74

11.78

130

36.1

24

65

13.03

1450

35

9.7

8.5

60

1.35

2.2

4.5

50

13.9

8

68

1.6

65

18

6.5

67

1.69

IHF100-80-160A

2900

65.4

18.2

32

66

8.6

11

5.0

93.5

26

28

73

9.3

121

33.6

21

65

10.6

IHF100-65-200

2900

70

19.4

52

64

15.5

30

5.0

100

27.8

50

72

18.91

130

36.1

42

71

20.94

1450

35

9.7

13

60

2.06

4

4.5

50

13.9

12.5

68

2.5

65

18

10.5

63

2.95

IHF100-65-200A

2900

65.4

18.2

46

63

13

22

5.0

93.5

26

44

71

15.02

121

33.6

37

70

17.4

IHF100-65-250

2900

70

19.4

87

62

26.6

45

4.0

100

27.8

80

69

31.6

130

36.1

68

68

35

1450

30

8.33

21.2

58

3

5.5

4.5

50

13.9

20

63

4.3

60

16.7

18.5

62

4.72

IHF100-65-250A

2900

65.4

16.2

76.5

60

20.25

37

4.5

93.5

26

70

68

26.2

121

33.6

59

67

28

IHF型衬氟离心泵氟塑料离心泵启动、运行与停止:

1.IHF离心泵起动前应将泵内灌满加足输送的液体,严禁无液起动。
2.关闭出口阀门,接通电源后马上检查泵的转向必须按泵的转向箭头一致,严禁逆向运转。
3.IHF离心泵起动后达到正常转速时,再逐渐打开出口阀门,并调节到所需要的工况投入运行。在吐出管路上的阀门关闭情况下,泵连续工作的时间不能超过3分钟。
4.停机时应先将出口的阀门关闭,然后再切断电源。

IHF型衬氟离心泵氟塑料离心泵维修与保养:

1.定期检查泵和电机,更换易损零件。
2.经常注意对轴承箱加注优质钙基润滑脂,以保证轴承良好的润滑状态。
3.长期停机不使用时,除将泵内腐蚀性液体放净外,更应注意各部件及泵内流道的清洗干净,并切断电源。
4.泵严禁空载运转。
5.介质中如含有固体颗粒时,应在泵入口处须加过滤器。

IHF型衬氟离心泵氟塑料离心泵安装示意图:


A、高位槽正压状态
特点说明:泵安装在储槽的底部,储槽内介质处于正压状态,泵进口处阀门打开时,储槽的液体能自流到泵腔中,这是IHF型离心泵最理想的安装方式。


B、高位槽负压状态
特点说明:泵安装在储槽的底部,密闭的储槽处于负压状态.这种状态选泵,必须弄清储槽中负压的确切数据,再和我公司联系,方可定。


C、低位槽不装底阀装虹吸桶状态
特点说明:泵安装在储槽的上部,在进口管道靠近泵进口处安装一个帮助泵自吸的虹吸桶,启动泵之前需将虹吸桶中灌满液体。虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺,虹吸桶的制作要求就是密封性要好,绝不能漏水漏气,具体请咨询绿环技术员。


D、低位槽装底阀状态
特点说明:泵安装在储槽的上部,进口管道底部需要安装底阀,每次启动泵之前,都须检查泵腔内是否有满的液体,如没有,则须将泵腔内灌满液体,切不可开空车,一般选择这种安装条件的用户都需要配套一只与泵的进口口径一样大小的耐酸底阀(我公司可提供该类型底阀)。

IHF型衬氟离心泵氟塑料离心泵安装说明:

1.泵的安装是否合理,对泵的正常运行与使用寿命有极其重要影响,故安装和校正必须仔细进行。
2.对照安装尺寸预埋好底脚螺栓,做好混凝土基础工作。
3.待基础水泥凝固后,将泵安装基础上,应用水平仪检查泵和电机轴的水平情况,如不水平,应用垫铁调正直至水平,调妥后拧紧底脚螺母。
4.检查泵的转动部件是否有卡住擦碰现象,应严格检查泵轴与电机的同轴度,可用薄片调整使其同心,最后用手转动联轴器,转动轻松均匀无擦碰现象则为正常。
5.泵的吸人和吐出管路应有各自的支架,不允许管路的重量直接由泵来承受,以免把泵压坏。
6.泵的安装位置高于液面(在泵的吸程允许范围内)时,应在吸人管路端部安装上底阀,并在排出
管路上设置灌液螺孔或阀门,供泵起动前灌液之用;泵的安装位置低于液面时,应在吸人管路上按装控制阀门和过滤装置,以防止杂物吸人泵内,过滤面积应大于管路面积的3-4倍。
7.扬程高的泵在出口流量控制阀门的外端管路上还应安装逆止阀,以防止突然停机时的水锤破坏。
8.必须保证泵的安装高度符合泵的汽蚀余量,并考虑管路损失及介质温度。

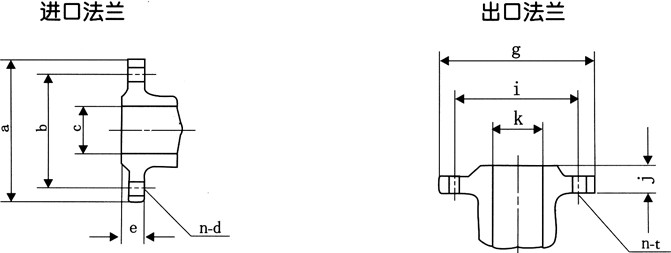

IHF型衬氟离心泵氟塑料离心泵安装尺寸图:



产品型号

电机型号/功率

外形及安装尺寸

(KW)

L

B

S

P

A

W

T

H

h

f

4-φd

IHF32-25-125

Y802-4/0.75

780

730

470

120

60

320

270

350

220

80

4-φ19

Y802-2/1.1

780

730

470

120

60

320

270

350

220

80

4-φ19

Y90S-2/1.5

790

730

470

120

60

320

270

350

220

80

4-φ19

IHF32-25-160

Y802-4/0.75

780

730

470

120

60

320

270

350

220

80

4-φ19

Y90S-2/1.5

790

740

530

130

60

350

300

370

230

80

4-φ19

Y90L-2/2.2

810

740

530

130

60

350

300

370

230

80

4-φ19

IHF40-32-125

Y802-4/0.75

780

730

470

120

60

320

270

350

220

80

4-φ19

Y90S-2/1.5

790

730

470

120

60

320

270

350

220

80

4-φ19

Y90L-2/2.2

820

730

470

120

60

320

270

350

220

80

4-φ19

IHF40-32-160

Y802-4/0.75

780

740

530

130

60

320

270

350

230

80

4-φ19

Y90S-2/1.5

800

740

530

130

60

350

300

370

230

80

4-φ19

Y90L-2/2.2

810

740

530

130

60

350

300

370

230

80

4-φ19

IHF50-32-125

Y802-4/0.75

800

740

530

130

60

350

300

370

230

80

4-φ19

Y90S-2/1.5

810

750

530

130

60

350

300

360

220

80

4-φ19

Y90L-2/2.2

820

750

530

130

60

350

300

360

220

80

4-φ19

IHF50-32-160

Y802-4/0.75

820

820

560

130

60

350

300

370

235

80

4-φ19

Y100L-2/3

900

800

455

175

60

390

340

480

220

80

4-φ19

Y112M-2/4

900

820

560

130

60

350

300

370

235

80

4-φ19

IHF50-32-200

Y90L-4/1.5

850

800

560

130

60

350

300

370

235

80

4-φ19

Y132S1-2/5.5

970

850

560

140

60

390

340

380

260

80

4-φ19

Y132S2-2/7.5

980

850

560

140

60

390

340

380

260

80

4-φ19

IHF50-32-250

Y100L-4/2.2

1030

920

560

200

80

480

430

520

290

100

4-φ24

Y132S2-2/7.5

1180

1170

775

200

80

490

440

520

290

100

4-φ24

Y160M1-2/11

1280

1170

775

200

80

490

440

520

290

100

4-φ24

IHF65-50-125

Y802-4/0.75

800

750

530

130

60

350

300

360

220

80

4-φ19

Y90L-2/2.2

850

820

560

130

60

350

300

370

235

80

4-φ19

Y100L-2/3

870

770

550

110

60

320

270

360

220

80

4-φ19

IHF65-50-160

Y90S-4/1.1

870

820

560

120

60

390

340

400

235

80

4-φ19

Y112M-2/4

900

820

560

120

60

350

300

370

235

80

4-φ19

Y132S1-2/5.5

960

840

600

120

60

390

340

400

235

80

4-φ19

IHF65-40-200

Y90L-4/1.5

990

880

560

140

60

390

340

380

260

100

4-φ19

Y132S2-2/7.5

1120

850

560

140

60

390

340

380

260

100

4-φ19

Y160M1-2/11

1140

980

660

150

60

460

400

440

260

100

4-φ19

IHF65-40-250

Y100L2-4/3

1030

920

560

200

80

480

430

520

290

100

4-φ19

Y160M2-2/15

1180

1170

775

200

80

490

430

520

290

100

4-φ19

Y160L-2/18.5

1330

1170

775

200

80

490

430

520

290

100

4-φ24

IHF80-65-125

Y90S-4/1.1

820

800

560

130

60

350

300

370

235

100

4-φ24

Y112M-2/4

900

820

560

130

60

350

300

370

235

100

4-φ24

Y132S1-2/5.5

980

840

600

120

60

390

340

400

235

100

4-φ24

IHF80-65-160

Y90L-4/1.5

840

800

560

130

60

390

340

380

260

100

4-φ24

Y132S2-2/7.5

1040

850

560

140

60

390

340

380

260

100

4-φ24

Y160M1-2/11

1140

980

660

150

60

460

400

440

260

100

4-φ24

IHF80-50-200

Y100L2-4/3

940

850

560

140

60

390

340

380

260

100

4-φ24

Y160M1-2/11

1000

960

660

150
