多级离心泵联轴器的正确安装

时间:2013-6-27 11:26:54来源:www.b-fz.com作者:中耐泵业

多级离心泵联轴器的正确安装

   在没有安装联轴器前,检查电机的旋转方向和水泵的旋转方向是否一致。通过调整机械支脚下垫片的厚度,调整轴的中心,对中不当,将会破坏联轴器、水泵及电机的轴承。

   1、多级离心泵联轴器不合理的安装形式

   水泵和电机轴不合理的三种结构形式:



形式一:角度偏移

  形式二:水泵轴中心线偏移

 形式三:多级泵联轴器轴向距离偏移

   2、多级离心泵联轴器安装

   根据多级离心泵联轴器安装手册仔细安装泵端联轴器和电机端联轴器。

   (1)多级离心泵软机械支脚的检验

   在联轴器校准之前,水泵和驱动机必须对“软支脚”进行定位检查。如果在机器支脚与底座之间存在空隙,先后松开机器支脚的固定点并用测隙规检测。如果空隙大于0 . 05 毫米,则空隙必须用薄垫片补偿。如果底座还没有被灌浆,“软支脚”也可以通过重新调整底座得到补偿。
   如果水泵或驱动机没有正确的安装在底座上,那么会产生由于管口荷载引起的间歇振动和过大的不对中程度。

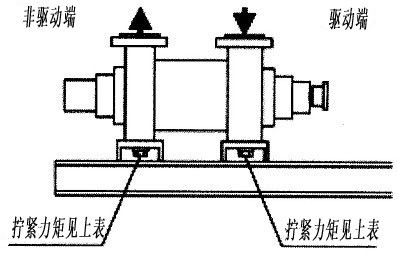

   (2)水泵支脚拧紧扭矩

   为了传递力及力矩,紧定螺栓必须拧紧在泵支脚上。为了弥补由于水泵的热膨胀可能产生的松动,非驱动端不必像驱动端拧得那样紧。驱动端和非驱动端系紧螺钉的拧紧力矩见下表。

标准螺纹直径
M ( mm )

拧紧力矩MA  (Nm )

驱动端

非驱动端

16

60

40

20

120

80

24

220

140

27

350

220

30

320

320

33

480

450

36

900

600

42

1500

1000

48

2400

1600

56

3900

2600

64

5900

3900

  (3)多级离心泵联轴器校准对中程序概要

   在多级泵和电机被联接在一起之前,校正联轴器,并根据泵上的转向箭头检查电机的转动方向。
   挠性联轴器需要通过在(壳体、驱动机)支脚下放薄垫片来仔细的校正轴心线,校正时的粗心大意将导致联轴器的损坏以及水泵和电机轴承的损坏。
   在特殊的场合,多级泵联轴器的安装和校正必须按照联轴器制造商所提供的说明书进行。例如联轴节之间的规定间距必须遵守。
   对于多级泵标准的无加长段挠性联轴器,可用一根精密的直尺靠在联轴器外缘任意几点的纬线上观察与轴的平行程度,并用厚塞规在几个对应位置卜控制规定的两个联轴节间的距离。

   用测量表的校正

   如果要求更精确的校正(在转速>3600rPm 或有加长段的情况下),校正应用千分表在径向和轴向进行(见图),大的端面跳动是0.05mm (在联轴节的直径处),尽量达到小于0.03mm , 大径向跳动是0 .1mm (在联轴节的直径处),尽量达到小于0.05mm 。

  较高温度

    在使用温度较高(大约大于130 ℃ ),应在水泵运转时的高温条件下进行终校正。如果误差大于上面所给的允许值,要找出原因,并排除。在多数情况下,是由于邻近管路的膨胀对水泵管口产生了高的力和力矩。

   (4)多级离心泵联轴器罩

   多级泵必须在安装联轴器罩后方可工作。每次校准对中检查之后联轴器罩必须立即重检查多级泵联轴器罩的正确安装、是否牢固和与水泵联轴器的距离。
