ISGB型便拆式管道离心泵

产品型号:ISGB型

所属类目:离心泵

产品简介:ISGB型便拆式管道离心泵与国内同类产品相比,具有运转更平稳,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点。在立式泵系列产品中属,各项技术居,是替代ISG型立式泵、I S型离心泵、S型双吸泵等常规离心泵的理想产品

  • 产品说明

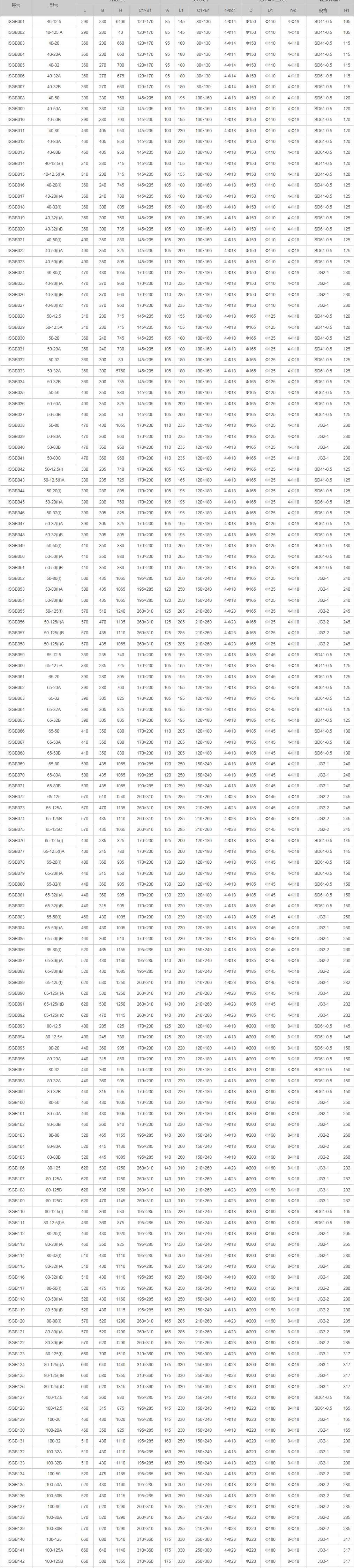

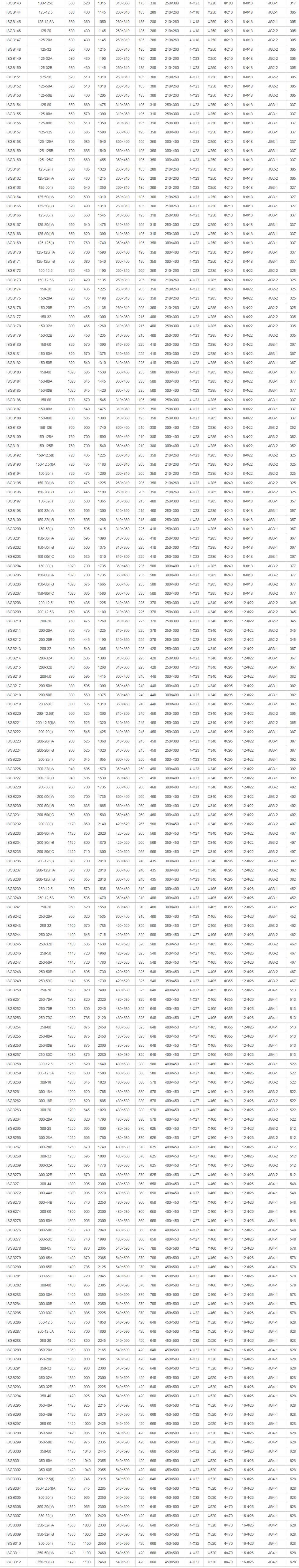

  • 安装尺寸
  • 性能参数
  • 故障排除

ISGB型便拆式管道离心泵产品概述:

ISGB型便拆式管道离心泵是在ISG基础上开发成功的一种结构新颖、技术先进的泵类产品。ISGB型便拆式管道离心泵特别是在整体结构上进行大胆突破设计,采用独立轴承体、泵轴支撑、解决了原来立式泵靠电机加长轴支撑的不足之处:叶轮、泵体采用现代优秀水力模型设计制造,消除了原立式泵轴向力大的不足之处:电机采用Y系列标准通用电机,解决原立式泵加长轴电机配套更换难的问题:同时100%的便拆结构解决了更换大功率水泵的轴承,机械密封、叶轮、泵轴的难题。

ISGB型便拆式管道离心泵型号意义:



ISGB型便拆式管道离心泵产品特点:

     ISGB型便拆式管道离心泵与国内同类产品相比,具有运转更平稳,使用寿命长,配套更方便,维护保养更轻松等无可代替的优点。在立式泵系列产品中属,各项技术居,是替代ISG型立式泵、I S型离心泵、S型双吸泵等常规离心泵的理想产品.
    1、立式结构,安装调试方便,独特设计的电机和泵体采用联接体联接,同心度高、加工精度高,占地面积大大减少,缩减了建筑投资。底脚稳固、结构紧凑,精美的铸造和外观处理赋予立式离心泵新的美感,使产品焕发艺术的魅力,可以和国外著名厂家立式泵媲美.
    2、配用国内著名厂家生产的低速Y系列标准通用电机,运行平稳、噪音极低.
    3、轴承采用国际著名品牌精密轴承,精度高、可靠性好,寿命长.
    4、叶轮采用9 0年代优秀可自平衡轴向力的水力模型,使得泵轴承和机械密封使用寿命大大延长.
    5、电机轴承座内的轴承都配有加油孔和放油孔,对轴承的维护保养十分方便.
    6、可拆卸爪型弹性联轴器,使泵起动无振动、无噪音,旋转部件设有可靠的安全防护罩,安全性极好。
    7、机械密封采用不锈钢、碳化钨、氟橡胶等材料制成,耐高温、高压、运行寿命长,无渗漏,对轴无磨损,保证工作环境整洁.
    8、泵盖结构设计独特,只要卸下爪型弹性联轴器、泵盖螺母,即可十分轻便取出轴承座、泵盖、泵轴、叶轮等组合件,进行更换机械密封和叶轮,而不必拆卸电机、泵体和管道,维修方便快捷。

ISGB型便拆式管道离心泵使用条件:

1、泵系统高工作压力为1.6MPa,即泵吸入口压力+泵扬程≤1.6MPa(泵扬程工作压力大于1.6MPa时应在订货另行提出,以便在制造时泵的过流部件和联接部件采用铸钢)。
2、输送介质为清水或物理化学性质类似清水的其它液体。(输送介质带有细小颗粒的应在订货时另行说明,以便装配耐磨式机械密封)。
3、环境温度≤40℃,海拔高度≤1000m,相对湿度≤95%。
4、液体温度:-15℃-120℃。

ISGB型便拆式管道离心泵结构图:



1

泵体

2

放水塞

3

叶轮

4

机械密封

5

放气阀

6

轴承体

7

轴承

8

泵轴

9

支架

10

机电

11

电机轴联器

12

中间轴联器

13

泵轴联器

14

油杯

15

轴承压盖

16

泵盖

ISGB型便拆式管道离心泵结构说明:

泵体:管道连接式的螺旋形泵壳,采用现代优秀水力模型设计制造,法兰符合GB4216.5,并带有Rp1/4或Rp3/8测压口。
叶轮:闭式铸铁叶轮,优秀水力模型和特殊的结构保证泵的效率,且可靠的消除泵的轴向力。
机械密封:勇于水温150℃以下免保养,并不接受转向限制。特殊的设计保证动环的补偿性和密封性。
泵轴:优化设计的泵轴和联轴器融为一体,缩减传动轴的尺寸,使泵更安全的运行,并且使整台泵的体积减小。
泵轴体:采用进口NTN或NSK精密轴承,噪音低、寿命长。
电机:Y或Y2系列鼠笼式交流电机,型式:B5型。使用标准通用电机,维护、保养方便、快捷、大功率配有轴承润滑保养注油孔装置。

ISGB型便拆式管道离心泵产品用途:

ISGB型便拆式管道离心泵主要用于工业、城市高层建筑给水,消防管道增压,暖通空调冷热水循环,远距离输水以及生产工艺循环增压输送。PTHB型便拆式单级化工泵:适用于冶金、化工、纺织、木材加工、造纸及饭店、浴室、宾馆等锅炉高温热水增压循环输送及城市采暖系统供热用泵。
1、高层建筑增压送水
2、工厂系统输送
3、水处理系统加压
4、中央空调冷热水循环
5、锅炉系统输送
6、游泳池输水
7、工艺流程中增压循环

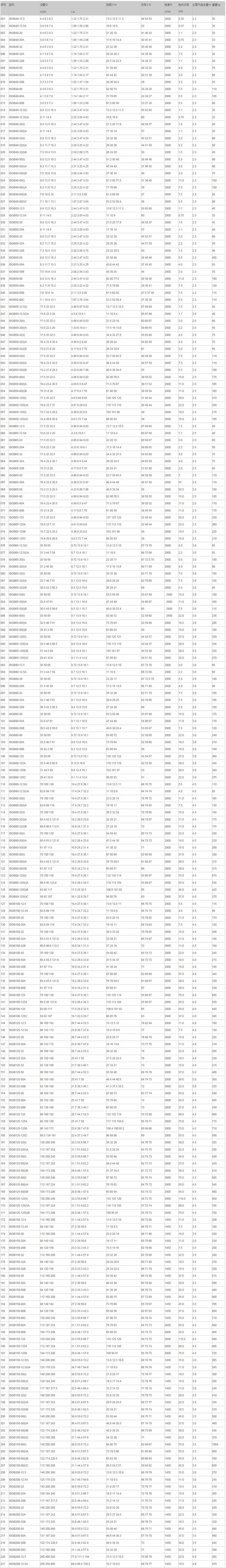

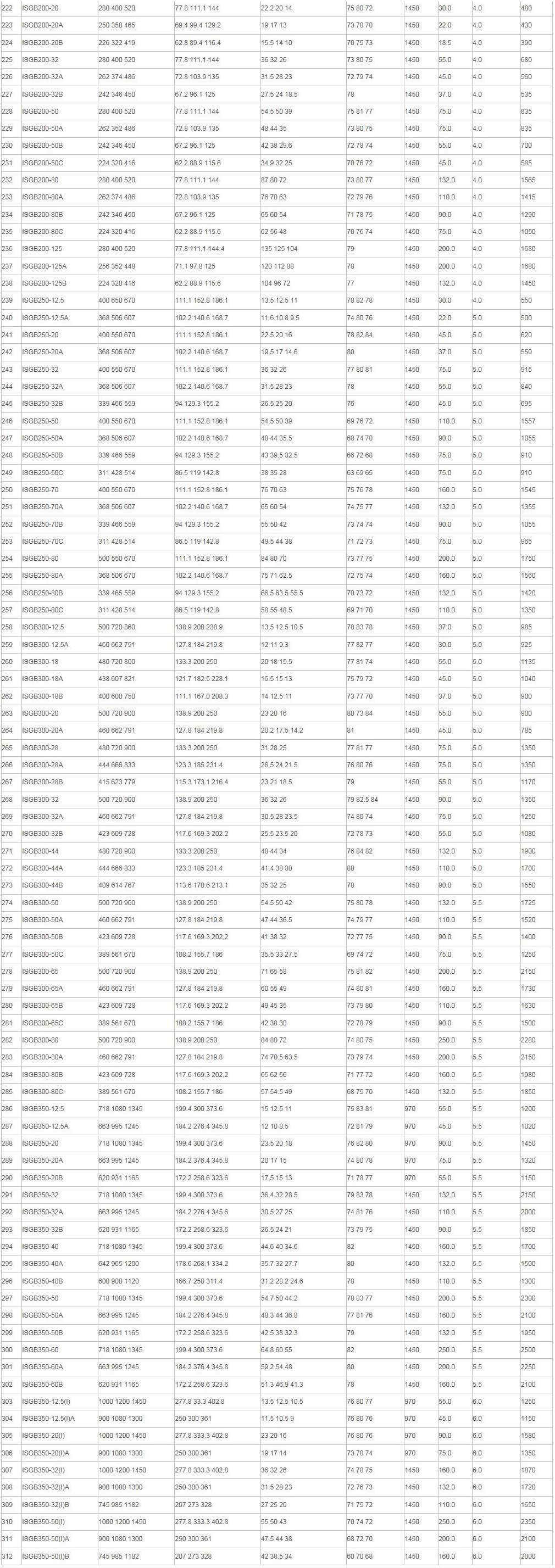

ISGB型便拆式管道离心泵性能参数:

序号

型号

流量Q

扬程H m

效率η

转速N r/min

电机功率 KW

必需汽蚀余量m

重量kg

m3/h

L/s

001

ISGB40-12.5

4.4 6.3 8.3

1.22 1.75 2.31

13.2 12.5 11.3

48 54 53

2900

0.55

2.3

35

002

ISGB40-12.5A

3.9 5.6 7.4

1.08 1.56 2.06

10.6 10 9

52

2900

0.37

2.3

35

003

ISGB40-20

4.4 6.3 8.3

1.22 1.75 2.31

21 20 18

41 46 43

2900

1.1

2.3

35

004

ISGB40-20A

3.9 5.6 7.4

1.08 1.56 2.06

17.6 16 14.4

40 45 41

2900

0.75

2.3

33

005

ISGB40-32

4.4 6.3 8.3

1.22 1.75 2.31

23 32 30

35 40 40

2900

2.2

2.3

50

006

ISGB40-32A

4.1 5.9 7.8

1.14 1.64 2.17

29 28 26.3

34 39 39

2900

1.5

2.3

45

007

ISGB40-32B

3.8 5.5 7.2

1.06 1.53 2.00

25.5 24 22.5

34 38 37

2900

1.1

2.3

40

008

ISGB40-50

4.4 6.3 8.3

1.22 1.75 2.31

51 50 48

26 33 32

2900

4.0

2.3

75

009

ISGB40-50A

4.1 5.9 7.8

1.14 1.64 2.17

45 44 42

20 31 30

2900

3.0

2.3

65

010

ISGB40-50B

3.7 5.3 7.0

1.03 1.47 1.94

38 36 34.5

29

2900

2.2

2.3

55

011

ISGB40-80

4.4 6.3 8.3

1.22 1.75 2.31

82 80 74

24 28 28

2900

7.5

2.3

110

012

ISGB40-80A

4.1 5.9 7.8

1.14 1.64 2.17

72 70 65

24 28 27

2900

5.5

2.3

105

013

ISGB40-80B

3.8 5.5 7.2

1.06 1.53 2.00

61.5 60 56

23 27 26

2900

5.5

2.3

80

014

ISGB40-12.5(I)

8.8 12.5 16.3

2.44 3.47 4.53

13.2 12.5 11.3

55 62 60

2900

1.1

2.3

35

015

ISGB40-12.5(I)A

8 11 14.5

2.22 3.05 4.03

10.6 10 9

60

2900

0.75

2.3

32

016

ISGB40-20(I)

8.8 12.5 16.3

2.44 3.47 4.53

21.5 20 17.8

49 58 57

2900

1.5

2.3

40

017

ISGB40-20(I)A

8 11 14.5

2.22 3.05 4.03

17 16 14

57

2900

1.1

2.3

35

018

ISGB40-32(I)

8.8 12.5 16.3

2.44 3.47 4.53

33 32 30

45 52 51

2900

3.0

2.3

60

019

ISGB40-32(I)A

8.2 11.7 15.2

2.28 3.25 4.22

29 28 26

44 51 50

2900

2.2

2.3

50

020

ISGB40-32(I)B

7.3 10.4 13.5

2.38 2.89 3.75

26 24 20

50

2900

1.5

2.3

45

021

ISGB40-50(I)

8.8 12.5 16.3

2.44 3.47 4.53

51.2 50 48

38 46 46

2900

5.5

2.3

90

022

ISGB40-50(I)A

8.3 11.7 15.3

2.31 3.25 4.25

45 44 42

37 46 45

2900

4.0

2.3

80

023

ISGB40-50(I)B

7.5 10.6 13.8

2.08 2.94 3.83

37 36 34

40

2900

3.0

2.3

70

024

ISGB40-80(I)

8.8 12.5 16.3

2.44 3.47 4.53

81.2 80 77.5

31 38 40

2900

11.0

2.3

150

025

ISGB40-80(I)A

8.2 11.6 15.2

2.28 3.22 4.22

71 70 68

38

2900

7.5

2.3

100

026

ISGB40-80(I)B

7.6 10.8 14

2.11 3.0 3.89

61.4 60 58

37

2900

7.5

2.3

95

027

ISGB40-80(I)C

7.1 10.1 13.1

1.97 2.87 3.64

53.2 52 50.4

36

2900

5.5

2.3

90

028

ISGB50-12.5

8.8 12.5 16.3

2.44 3.47 4.53

13.6 12.5 11.3

55 62 60

2900

1.1

2.3

40

029

ISGB50-12.5A

8 11 14.5

2.22 3.05 4.03

11 10 9

60

2900

0.75

2.3

35

030

ISGB50-20

8.8 12.5 16.3

2.44 3.47 4.53

21.5 20 17.8

49 58 57

2900

1.5

2.3

45

031

ISGB50-20A

8 11 14.5

2.22 3.05 4.03

17 16 14

57

2900

1.1

2.3

40

032

ISGB50-32

8.8 12.5 16.3

2.44 3.47 4.53

33 32 30

45 52 51

2900

3.0

2.3

60

033

ISGB50-32A

8.2 11.7 15.2

2.28 3.25 4.22

29 28 26

44 51 50

2900

2.2

2.3

50

034

ISGB50-32B

7.3 10.4 13.5

2.38 2.89 3.75

23 22 20.5

50

2900

1.5

2.3

46

035

ISGB50-50

8.8 12.5 16.3

2.44 3.47 4.53

52 50 48

38 46 46

2900

5.5

2.3

405

036

ISGB50-50A

8.3 11.7 15.3

2.31 3.25 4.25

45.8 44 42

37 45 45

2900

4.0

2.3

85

037

ISGB50-50B

7.5 10.6 13.8

2.08 2.94 3.83

40 38 35

44

2900

3.0

2.3

70

038

ISGB50-80

8.8 12.5 16.3

2.44 3.47 4.53

82 80 77.5

29 38 40

2900

11.0

2.3

160

039

ISGB50-80A

8.2 11.6 15.2

2.28 3.22 4.22

71.5 70 68

29 38 41

2900

7.5

2.3

120

040

ISGB50-80B

7.6 10.8 14

2.11 3.0 3.89

61.5 60 58

27.5 37 40

2900

7.5

2.3

115

041

ISGB50-80C

7.1 10.0 13.1

1.97 2.78 3.64

53.2 52 50.4

27 36 39

2900

5.5

2.3

110

042

ISGB50-12.5(I)

17.5 25 32.5

4.86 6.97 9.03

13.7 12.5 10.5

67 69 69

2900

1.5

2.5

45

043

ISGB50-12.5(I)A

15.6 22.3 29

4.3 6.19 8.1

11 10 8.4

65 67 68

2900

1.1

2.5

40

044

ISGB50-20(I)

17.5 25 32.5

4.86 6.94 9.03

21.5 20 18

60 68 67

2900

3.0

2.5

60

045

ISGB50-20(I)A

15.6 22.3 29

1.33 6.19 8.1

17.5 16 13.6

58 66 65

2900

2.2

2.5

50

046

ISGB50-32(I)

17.5 25 32.5

4.86 6.94 9.03

34.4 32 27.5

55 63 60

2900

4.0

2.5

75

047

ISGB50-32(I)A

16.4 23.4 30.4

4.56 6.5 8.44

30 28 24

54 62 59

2900

4.0

2.5

75

048

ISGB50-32(I)B

15.0 21.6 28

4.17 6.0 7.78

26 24 20.6

61

2900

3.0

2.5

65

049

ISGB50-50(I)

17.5 25 32.5

4.86 6.94 9.03

52.7 50 45.5

49 58 59

2900

7.5

2.5

110

050

ISGB50-50(I)A

16.4 23.5 30.5

4.56 6.53 8.47

46.4 44 40

48 57 58

2900

7.5

2.5

110

051

ISGB50-50(I)B

15.2 21.8 28.3

4.22 6.06 7.86

40.5 38 34.5

55

2900

5.5

2.5

100

052

ISGB50-80(I)

17.5 25 32.5

4.86 6.94 9.03

82 80 76.5

39 50 52

2900

15.0

2.5

175

053

ISGB50-80(I)A

16.4 23.4 30.5

4.56 6.5 8.47

71.5 70 67

39 51 52

2900

11.0

2.5

165

054

ISGB50-80(I)B

15 21.6 28

4.17 6.0 7.78

61 60 58

38 50 54

2900

11.0

2.5

165

055

ISGB50-125(I)

17.3 25 32.5

4.6 6.94 9.03

128 125 122

31 40 44

2900

30.0

2.5

310

056

ISGB50-125(I)A

16.6 23.7 31

4.61 6.58 8.6

115 113 110

30 40 44

2900

22.0

2.5

250

057

ISGB50-125(I)

15.7 22.5 29.2

4.36 6.25 8.0

103 101 98

39

2900

18.5

2.5

215

058

ISGB50-125(I)C

14.4 20.6 26.8

4.0 5.72 7.44

86 85 83

38

2900

15.0

2.5

195

059

ISGB65-12.5

17.5 25 32.5

4.86 6.94 9.03

13.7 12.5 10.5

67 69 69

2900

1.5

2.5

45

060

ISGB65-12.5A

15.6 22.3 29

4.3 6.19 8.1

11 10 8.4

65 67 68

2900

1.1

2.5

40

061

ISGB65-20

17.5 25 32.5

4.86 6.94 9.03

22 20 18

60 68 67

2900

3.0

2.5

60

062

ISGB65-20A

15.6 22.3 29

4.33 6.19 8.1

17.5 16 14.4

58 66 65

2900

2.2

2.5

50

063

ISGB65-32

17.5 25 32.5

4.86 6.94 9.03

34.4 32 27.5

54 63 60

2900

4.0

2.5

75

064

ISGB65-32A

16.4 23.4 30.1

4.56 6.5 8.44

30 28 24.5

54 62 59

2900

4.0

2.5

75

065

ISGB65-32B

15 21.6 28

4.17 6.0 7.78

26 24 21

51 61 60

2900

3.0

2.5

65

066

ISGB65-50

17.5 25 32.5

4.86 6.94 9.03

52.7 50 45.5

49 58 59

2900

7.

2.5

110

067

ISGB65-50A

16.4 23.5 30.5

4.56 6.53 8.47

46.4 44 40

48 57 58

2900

57.

2.5

110

068

ISGB65-50

15.2 21.8 28.3

4.22 6.06 7.86

40.5 38 34

55

2900

55.5

2.5

100

069

ISGB65-80

17.5 25 32.5

4.86 6.94 9.03

82 80 76.5

39 50 52

2900

15.0

2.5

185

070

ISGB65-80A

16.4 23.4 30.5

4.56 6.5 8.47

71.5 70 67

39 50 52

2900

11.0

2.5

170

071

ISGB65-80B

15 21.6 28

4.17 6.0 7.78

61 60 58

38 49 54

2900

11.0

2.5

170

072

ISGB65-125

17.5 25 32.5

4.86 6.94 9.03

127 125 122

32 40 44

2900

30.0

2.5

320

073

ISGB65-125A

16.6 23.7 31

4.61 6.58 8.6

115 113 110

32 40 44

2900

22.0

2.5

260

074

ISGB65-125B

15.7 22.5 29.2

4.36 6.25 8.0

103 101 98

39

2900

18.5

2.5

225

075

ISGB65-125C

14.4 20.6 26.8

4.0 5.72 7.44

86 85 83

38

2900

15.0

2.5

210

076

ISGB65-12.5(I)

35 50 65

9.72 13.9 18.1

13.8 12.5 10

67 73 70

2900

3.0

3.0

65

077

ISGB65-12.5(I)A

31.3 44.7 58

8.7 12.4 16.1

11 10 8

66 72 69

2900

2.2

3.0

55

078

ISGB65-20(I)

35 50 65

9.72 13.9 18.1

22 20 17

67 72.5 70

2900

5.5

3.0

100

079

ISGB65-20(I)A

31.3 45 58

8.7 12.5 16.1

17.5 16 13.6

60 71 69

2900

4.0

3.0

80

080

ISGB65-32(I)

35 50 65

9.72 13.9 18.1

35 32 28

63 71 70

2900

7.5

3.0

105

081

ISGB65-32(I)A

32.7 46.7 61

9.1 13.0 16.9

30.6 28 25

62 70 69

2900

7.5

3.0

105

082

ISGB65-32(I)B

30.0 43.3 56.3

8.4 12.0 15.6

26 24 21

69

2900

5.5

3.0

95

083

ISGB65-50(I)

35 50 65

9.72 13.9 18.1

53.5 50 46

55 67 68

  2900

15.0

3.0

180

084

ISGB65-50(I)A

32.8 47 61

9.1 13.1 16.9

47 44 40

54 66 67

  2900

11.0

3.0

165

085

ISGB65-50(I)B

30.5 43.5 56.6

8.5 12.1 15.7

40.6 38 33.4

65

  2900

7.5

3.0

115

086

ISGB65-80(I)

35 50 65

9.7 13.9 18.1

83 80 72

52 59 60

  2900

22.0

3.0

235

087

ISGB65-80(I)A

32.5 46.7 61

9.0 13.0 16.9

73 70 63

52 59 60

2900

18.5

3.0

205

088

ISGB65-80(I)B

30 43.3 56

8.3 12.0 15.6

63 60 54

58

2900

15.0

3.0

180

089

ISGB65-125(I)

35 50 65

9.72 13.9 18.1

128 125 121

44 54 57

2900

37.0

3.0

350

090

ISGB65-125(I)A

32.5 46.5 60.5

9.0 12.9 16.8

116 113 110

43 54 57

2900

30.0

3.0

335

091

ISGB65-125(I)B

31 44.5 58

8.6 12.4 16.1

103 101 97

40 53 56

2900

30.0

3.0

335

092

ISGB65-125(I)C

29 41 43.6

8.1 11.4 14.9

87 85 83

39 51 55

2900

22.0

3.0

270

093

ISGB80-12.5

35 50 65

9.72 13.9 18.1

13.8 12.5 10

67 73 70

2900

3.0

3.0

65

094

ISGB80-12.5A

31.3 44.7 58

8.7 12.5 16.1

11 10 8

66 72 69

2900

2.2

3.0

60

095

ISGB80-20

35 50 65

9.72 13.9 18.1

22 20 17

67 72.5 70

2900

5.5

3.0

100

096

ISGB80-20A

31.3 45 58

8.7 12.5 16.1

17.5 16 13.6

66 71 69

2900

4.0

3.0

80

097

ISGB80-32

35 50 65

9.72 13.9 18.1

35 32 28

63 71 70

2900

7.5

3.0

105

098

ISGB80-32A

32.7 46.7 61

9.1 13.0 16.9

30.6 28 25

62 70 69

2900

7.5

3.0

105

099

ISGB80-32B

30.3 43.3 56.3

8.4 12.0 15.6

27 24 20

69

2900

5.5

3.0

100

100

ISGB80-50

35 50 65

9.72 13.9 18.1

53.3 50 46

55 67 68

2900

15.0

3.0

175

101

ISGB80-50A

32.8 47 61

9.1 13.1 16.9

47 44 40

54 66 67

2900

11.0

3.0

170

102

ISGB80-50B

30.5 43.5 56.6

8.5 12.1 15.7

40.6 38 33.4

53 65 67

2900

7.5

3.0

120

103

ISGB80-80

35 50 65

9.72 13.9 18.1

83 80 72

52 59 60

2900

22.0

3.0

240

104

ISGB80-80A

32.5 46.7 61

9.0 13.0 16.9

73 70 64

52 59 60

2900

18.5

3.0

210

105

ISGB80-80B

30 43.3 56

8.3 12.0 15.6

63 60 54

58

2900

15.0

3.0

190

106

ISGB80-125

35 50 65

9.72 13.9 18.1

128 125 122

43 54 57

2900

37.0

3.0

360

107

ISGB80-125A

32.5 46.5 60.5

9 12.9 16.8

116 113 110

42 53 56

2900

30.0

3.0

345

108

ISGB80-125B

31 44.5 58

8.6 12.4 16.1

103 101 97

53

2900

30.0

3.0

340

109

ISGB80-125C

29 41 53.6

8.1 11.4 14.9

98 85 83

51

2900

22.0

3.0

375

110

ISGB80-12.5(I)

70 100 130

19.4 27.8 36.1

13.6 12.5 11

66 76 75

2900

5.5

4.5

110

111

ISGB80-12.5(I)A

62.6 89 116

17.4 24.7 32.2

11 10 8.8

64 74 74

2900

4.0

4.5

85

112

ISGB80-20(I)

70 100 130

19.4 27.8 36.1

23.5 20 14

70 76 72

2900

11.0

4.5

165

113

ISGB80-20(I)A

62.6 89 116

17.4 24.7 32.2

19 16 11

68 74 65

2900

7.5

4.5

130

114

ISGB80-32(I)

70 100 130

19.4 27.8 36.1

36.5 32 24

70 76 65

2900

15.0

4.5

185

115

ISGB80-32(I)A

65.4 93.5 121.6

18.2 26.0 33.8

32 28 21

68 74 67

2900

11.0

4.5

175

116

ISGB80-32(I)B

60.6 86.6 112.5

16.8 24.1 31.3

27 24 18

72

2900

11.0

4.5

175

117

ISGB80-50(I)

70 100 130

19.4 27.8 36.1

54 50 42

65 74 73

2900

22.0

4.5

250

118

ISGB80-50(I)A

65.4 93.5 121.6

18.2 26.4 33.8

47.5 44 39

64 73 72

2900

18.5

4.5

220

119

ISGB80-50(I)B

61 87 113

16.9 24.2 31.4

41 38 32

71

2900

15.0

4.5

200

120

ISGB80-80(I)

70 100 130

19.4 27.8 36.1

87 80 68

62 69 68

2900

37.0

4.5

330

121

ISGB80-80(I)A

65.4 93.5 121.6

18.2 26.0 33.8

76 70 59.5

61 68 67

2900

30.0

4.5

315

122

ISGB80-80(I)B

61 87 113

16.9 24.2 31.4

65 60 51

66

2900

30.0

4.5

315

123

ISGB80-125(I)

70 100 130

19.4 27.8 36.1

132 125 114

55 66 67

2900

75.0

4.5

675

124

ISGB80-125(I)A

66.5 95 123.6

18.5 26.4 34.3

119 113 104

55 66 67

2900

55.0

4.5

535

125

ISGB80-125(I)B

63 90 117

17.5 25 32.5

106.6 101 92

65

2900

45.0

4.0

425

126

ISGB80-125(I)C

58 82 107

16.1 22.8 29.7

90 85 76

63

2900

37.0

4.0

370

127

ISGB100-12.5

70 100 130

19.4 27.8 36.1

13.6 12.5 11

66 76 75

2900

5.5

4.5

115

128

ISGB100-12.5A

62.6 89 116

17.4 24.7 32.2

11 10 8.8

64 74 74

2900

4.0

4.5

90

129

ISGB100-20

70 100 130

19.4 27.8 36.1

23.5 20 14

70 76 65

2900

11.0

4.5

170

130

ISGB100-20A

62.6 89 116

17.4 24.7 32.2

19 16 11

68 74 63

2900

7.5

4.5

120

131

ISGB100-32

70 100 130

19.4 27.8 36.1

36.5 32 24

70 76 65

2900

15.0

4.5

200

132

ISGB100-32A

65.4 93.5 121.6

18.2 26.0 33.8

32 28 21

68 74 67

2900

11.0

4.5

185

133

ISGB100-32B

60.6 86.6 112.5

16.8 24.1 31.3

27 24 18

72

2900

11.0

4.5

180

134

ISGB100-50

70 100 130

19.4 27.8 36.1

54 50 42

65 74 73

2900

22.0

4.0

245

135

ISGB100-50A

65.4 93.5 121.6

18.2 26.0 33.8

47.5 44 37

64 73 72

2900

18.5

4.0

215

136

ISGB100-50B

61 87 113

16.9 24.2 31.4

41 38 34

71

2900

15.0

4.0

195

137

ISGB100-80

70 100 130

19.4 27.8 36.1

87 80 68

62 69 68

2900

37.0

4.0

345

138

ISGB100-80A

65.4 93.5 121.6

18.2 26.0 33.8

76 70 59.5

61 68 67

2900

30.0

4.0

330

139

ISGB100-80B

61 87 113

16.9 24.2 31.4

65 60 51

67

2900

30.0

4.0

330

140

ISGB100-125

70 100 130

19.4 27.8 36.1

132 125 114

55 66 67

2900

75.0

4.0

685

141

ISGB100-125A

66.5 95 123.6

18.5 26.4 34.3

119 113 104

55 66 67

2900

55.0

4.0

550

142

ISGB100-125

63 90 117

17.5 25.0 32.5

106.6 101 92

65

2900

45.0

4.0

440

143

ISGB100-125C

58 82 107

16.1 22.8 29.7

90 85 76

63

2900

37.0

4.0

385

144

ISGB125-12.5

96 160 192

26.7 44.4 53.3

13 12.5 12

78 82 84

2900

11.0

4.0

180

145

ISGB125-12.5A

86 143 172

23.9 39.7 47.8

10.4 10 9.6

77

2900

7.5

4.0

130

146

ISGB125-20

96 160 192

26.7 44.4 53.3

22.6 20 17

76 80 78

2900

15.0

4.0

225

147

ISGB125-20A

86 143 172

23.9 39.7 47.8

18 16 13.6

73 77 75

2900

11.0

4.0

210

148

ISGB125-32

96 160 192

26.7 44.4 53.3

36 32 28

78

2900

22.0

4.0

265

149

ISGB125-32A

90 150 180

25 41.7 50

31.5 28 24.5

76

2900

18.5

4.0

230

150

ISGB125-32

83 138 166

21.7 38.3 46.1

27 24 21

73

2900

15.0

4.0

215

151

ISGB125-50

96 160 192

26.7 44.4 53.3

55 50 46

69 79 78

2900

37.0

5.0

400

152

ISGB125-50A

90 150 180

25 41.7 50

48.4 44 40.5

64 74 73

2900

30.0

5.0

380

153

ISGB125-50B

83 138 166

21.8 38.3 46.1

41.3 37.5 34.5

72

2900

22.0

5.0

325

154

ISGB125-80

96 160 192

26.7 44.4 53.3

87 80 73

65 77 74

2900

55.0

4.5

580

155

ISGB125-80A

90 150 180

25 41.7 50

76 70 64

74

2900

45.0

4.5

495

156

ISGB125-80B

83 138 166

21.7 38.3 46.1

65 60 55

73

2900

37.0

4.5

430

157

ISGB125-125

96 160 192

26.7 44.7 53.3

133 125 119

70 72 68

2900

90.0

4.5

800

158

ISGB125-125A

90 150 180

25 41.7 50

117 110 104.6

65 70 71

2900

75.0

4.5

715

159

ISGB125-125B

86 143 172

23.8 39.7 47.8

106.4 100 95.2

65 69 66

2900

75.0

4.5

710

160

ISGB125-125C

80.5 134 161

22.4 37.2 44.7

96 88 86

68

2900

55.0

4.5

590

161

ISGB125-32(I)

120 200 240

33.3 55.6 66.7

35 32 28

64 76 75

2900

30.0

4.5

325

162

ISGB125-32(I)A

112 187 224

31.1 51.9 62.2

31.5 28 24

63 75 75

2900

22.0

4.5

295

163

ISGB125-50(I)

120 200 240

33.3 55.6 66.7

55 50 46

63 74 73

2900

45.0

4.5

430

164

ISGB125-50(I)A

112 187 224

31.1 51.9 62.2

48.4 44 40

62 73 73

2900

37.0

4.5

420

165

ISGB125-50(I)B

104 173 208

28.9 48.1 57.8

41 37 34.5

61 72 73

2900

30.0

4.5

410

166

ISGB125-80(I)

120 200 240

33.3 55.6 66.7

87 80 72

65 76 74

2900

75.0

4.5

685

167

ISGB125-80(I)A

112 187 224

31.1 51.9 62.2

76 70 63

64 75 73

2900

55.0

4.5

545

168

ISGB125-80(I)B

104 173 208

28.9 48.1 57.8

65 60 54

63 74 72

2900

45.0

4.5

460

169

ISGB125-125(I)

120 200 240

33.3 55.6 66.7

133 125 120

58 73 75

2900

110.0

4.5

950

170

ISGB125-125(I)A

112 187 224

31.1 51.9 62.2

116 110 105

57 72 74

2900

90.0

4.5

785

171

ISGB125-125(I)B

104 173 208

28.9 48.1 57.8

100 95 91

55 70 72

2900

75.0

4.5

750

172

ISGB150-12.5

112 160 208

31.1 44.4 57.8

13.5 12.5 10

60 72 66

1450

11.0

3.5

200

173

ISGB150-12.5A

98 140 182

27.2 39 50.6

11 10 8.5

68 70 71

1450

7.5

3.5

180

174

ISGB150-20

112 160 208

31.1 44.4 57.8

23.5 20 14

66 71 66

1450

15.0

3.5

250

175

ISGB150-20A

98 140 182

27.2 39 50.6

19 17 11

65 70 66

1450

11.0

3.5

230

176

ISGB150-20B

84 120 156

23.3 33.3 43.3

15.5 14 10

62 70 68

1450

7.5

3.5

200

177

ISGB150-32

112 160 208

31.1 44.4 57.8

33 32 28

62 70 80

1450

22.0

3.5

280

178

ISGB150-32A

98 140 182

27.2 39 50.6

29 28 26.6

60 71 80

1450

18.5

3.5

270

179

ISGB150-32B

84 120 156

23.3 33.3 43.3

25 24 22.5

66 71 70

1450

15.0

3.5

250

180

ISGB150-50

112 160 208

31.1 44.4 57.8

52 50 42

60 72 80

1450

37.0

3.5

515

181

ISGB150-50A

98 140 182

27.2 39 50.6

46 44 39

60 70 80

1450

30.0

3.5

500

182

ISGB150-50B

84 120 156

23.3 33.3 43.3

41 38 30

66 70 73

1450

22.0

3.5

480

183

ISGB150-80

112 160 208

31.1 44.4 57.8

83 80 75

67 72 69

1450

55.0

3.5

900

184

ISGB150-80A

98 140 182

27.2 39 50.6

73 70 66

65 70 67

1450

45.0

3.5

765

185

ISGB150-80B

84 120 156

23.3 33.3 43.3

65 60 56

62 67 65

1450

37.0

3.5

660

186

ISGB150-80C

120 200 240

33.3 55.6 66.7

87 80 72

65 76 74

1450

75.0

4.2

710

187

ISGB150-80A

112 187 224

31.1 51.9 62.2

76 70 63

64 75 73

2900

55.0

4.2

560

188

ISGB150-80B

104 173 208

28.9 48.1 57.8

65 60 54

63 74 72

2900

45.0

4.2

465

189

ISGB150-125

120 200 240

33.3 55.6 66.7

133 125 120

58 73 75

2900

110.0

4.5

980

190

ISGB150-125A

112 187 224

31.1 51.9 62.2

116 110 105

57 72 74

2900

90.0

4.5

805

191

ISGB150-125B

104 173 208

28.9 48.1 57.8

100 95 91

55 70 72

2900

75.0

4.5

725

192

ISGB150-12.5(I)

140 200 260

38.9 55.6 72.2

13.8 12.5 10.6

68 78 78

1450

15.0

3.0

265

193

ISGB150-12.5(I)A

125 179 233

34.7 49.7 64.6

11 10 8.5

66 76 76

1450

11.0

3.0

245

194

ISGB150-20(I)

140 200 260

38.9 55.6 72.2

21.8 20 17

73 79 77

1450

18.5

3.0

300

195

ISGB150-20(I)A

129 184 240

35.8 51.2 66.7

18.5 17 14.4

72 78 76

1450

15.0

3.0

265

196

ISGB150-20(I)B

117 167 217.5

32.5 46.4 60.4

15.2 14 12

71 76 74

1450

11.0

3.0

245

197

ISGB150-32(I)

140 200 260

38.9 55.6 72.2

33.8 32 28

70 78 73

1450

30.0

3.5

410

198

ISGB150-32(I)A

131 187 243

36.4 51.9 67.5

29.5 28 24.5

69 77 77

1450

22.0

3.5

335

199

ISGB150-32(I)B

121 173 225

33.6 48.1 62.5

25 24 21

69 76 74

1450

18.5

3.5

310

200

ISGB150-50(I)

140 200 260

38.9 55.6 72.2

53 50 44

68 75 71

1450

45.0

3.5

500

201

ISGB150-50(I)A

131 187 243

36.4 51.9 67.5

46.6 44 38.3

67 74 70

1450

37.0

3.5

460

202

ISGB150-50(I)B

122 174 226.5

33.9 48.3 62.9

40.5 38 33

66 73 69

1450

30.0

3.5

435

203

ISGB150-50(I)C

112 160 208

31.1 44.4 57.8

34 32 28

71

1450

22.0

3.5

370

204

ISGB150-80(I)

140 200 260

38.9 55.6 72.2

84 80 75

62 69 67

1450

75.0

3.5

1050

205

ISGB150-80(I)A

131 187 243

36.4 51.9 67.5

73 70.5 66

61 68 66

1450

75.0

3.5

900

206

ISGB150-80(I)B

122 174 226.5

33.9 48.3 62.9

65 62 58

60 66 64

1450

55.0

3.5

780

207

ISGB150-80(I)C

112 160 208

31.1 44.4 57.8

56.5 54.5 51

58 64 62

1450

45.0

3.5

650

208

ISGB200-12.5

140 200 260

38.9 55.6 72.2

13.8 12.5 10.8

68 78 78

1450

15.0

3.0

270

209

ISGB200-12.5A

125 179 233

34.7 49.7 64.6

11 10 8.5

66 76 76

1450

11.0

3.0

245

210

ISGB200-20

140 200 260

38.9 55.6 72.2

21.8 20 17

73 79 77

1450

18.5

3.0

310

211

ISGB200-20A

129 184 240

35.8 51.2 66.7

18.5 17 14.4

72 78 76

1450

15.0

3.0

365

212

ISGB200-20B

117 167 217.5

32.5 46.4 60.4

15.2 14 12

71 76 74

1450

11.0

3.0

245

213

ISGB200-32

140 200 260

38.9 55.6 72.2

33.8 32 28

70 78 78

1450

30.0

3.5

420

214

ISGB200-32A

131 187 243

36.4 51.9 67.5

29.5 27 24.5

69 77 78

1450

22.0

3.5

350

215

ISGB200-32B

121 173 225

33.6 48.1 62.5

25 24 21

69 76 73

1450

18.5

3.5

320

216

ISGB200-50

140 200 260

38.9 55.6 72.2

53 50 44

68 75 71

1450

45.0

3.5

495

217

ISGB200-50A

131 187 243

36.4 51.9 67.5

46.6 44 38.3

67 74 70

1450

37.0

3.5

460

218

ISGB200-50B

122 174 226.5

33.9 48.3 62.9

40.5 38 33

73

1450

30.0

3.5

445

219

ISGB200-50C

112 160 208

31.1 44.4 57.8

34 32 28

71

1450

22.0

3.5

380

220

ISGB200-12.5

280 400 520

77.8 111.1 144

13.4 12.5 10.5

70 80 79

1450

22.0

4.0

385

221

ISGB200-12.5A

250 358 465

69.4 99.4 129.2

10.7 10 8.5

68 78 77

1450

18.5

4.0

470

222

ISGB200-20

280 400 520

77.8 111.1 144

22.2 20 14

75 80 72

1450

30.0

4.0

480

223

ISGB200-20A

250 358 465

69.4 99.4 129.2

19 17 13

73 78 70

1450

22.0

4.0

430

224

ISGB200-20B

226 322 419

62.8 89.4 116.4

15.5 14 10

70 75 73

1450

18.5

4.0

390

225

ISGB200-32

280 400 520

77.8 111.1 144

36 32 26

73 80 75

1450

55.0

4.0

680

226

ISGB200-32A

262 374 486

72.8 103.9 135

31.5 28 23

72 79 74

1450

45.0

4.0

560

227

ISGB200-32B

242 346 450

67.2 96.1 125

27.5 24 18.5

78

1450

37.0

4.0

535

228

ISGB200-50

280 400 520

77.8 111.1 144

54.5 50 39

75 81 77

1450

75.0

4.0

835

229

ISGB200-50A

262 352 486

72.8 103.9 135

48 44 35

73 80 75

1450

75.0

4.0

835

230

ISGB200-50B

242 346 450

67.2 96.1 125

42 38 29.6

72 78 74

1450

55.0

4.0

700

231

ISGB200-50C

224 320 416

62.2 88.9 115.6

34.9 32 25

70 76 72

1450

45.0

4.0

585

232

ISGB200-80

280 400 520

77.8 111.1 144

87 80 72

73 80 77

1450

132.0

4.0

1565

233

ISGB200-80A

262 374 486

72.8 103.9 135

76 70 63

72 79 76

1450

110.0

4.0

1415

234

ISGB200-80B

242 346 450

67.2 96.1 125

65 60 54

71 78 75

1450

90.0

4.0

1290

235

ISGB200-80C

224 320 416

62.2 88.9 115.6

62 56 48

70 76 74

1450

75.0

4.0

1050

236

ISGB200-125

280 400 520

77.8 111.1 144.4

135 125 104

79

1450

200.0

4.0

1680

237

ISGB200-125A

256 352 448

71.1 97.8 125

120 112 88

78

1450

200.0

4.0

1680

238

ISGB200-125B

224 320 416

62.2 88.9 115.6

104 96 72

77

1450

132.0

4.0

1450

239

ISGB250-12.5

400 650 670

111.1 152.8 186.1

13.5 12.5 11

78 82 78

1450

30.0

4.0

550

240

ISGB250-12.5A

368 506 607

102.2 140.6 168.7

11.6 10.8 9.5

74 80 76

1450

22.0

5.0

500

241

ISGB250-20

400 550 670

111.1 152.8 186.1

22.5 20 16

78 82 84

1450

45.0

5.0

620

242

ISGB250-20A

368 506 607

102.2 140.6 168.7

19.5 17 14.6

80

1450

37.0

5.0

550

243

ISGB250-32

400 550 670

111.1 152.8 186.1

36 32 26

77 80 81

1450

75.0

5.0

915

244

ISGB250-32A

368 506 607

102.2 140.6 168.7

31.5 28 23

78

1450

55.0

5.0

840

245

ISGB250-32B

339 466 559

94 129.3 155.2

26.5 25 20

76

1450

45.0

5.0

695

246

ISGB250-50

400 550 670

111.1 152.8 186.1

54.5 50 39

69 76 72

1450

110.0

5.0

1557

247

ISGB250-50A

368 506 607

102.2 140.6 168.7

48 44 35.5

68 74 70

1450

90.0

5.0

1055

248

ISGB250-50B

339 466 559

94 129.3 155.2

43 39.5 32.5

66 72 68

1450

75.0

5.0

910

249

ISGB250-50C

311 428 514

86.5 119 142.8

38 35 28

63 69 65

1450

75.0

5.0

910

250

ISGB250-70

400 550 670

111.1 152.8 186.1

76 70 63

75 76 78

1450

160.0

5.0

1545

251

ISGB250-70A

368 506 607

102.2 140.6 168.7

65 60 54

74 75 77

1450

132.0

5.0

1355

252

ISGB250-70B

339 466 559

94 129.3 155.2

55 50 42

73 74 74

1450

90.0

5.0

1055

253

ISGB250-70C

311 428 514

86.5 119 142.8

49.5 44 38

71 72 73

1450

75.0

5.0

965

254

ISGB250-80

500 550 670

111.1 152.8 186.1

84 80 70

73 77 75

1450

200.0

5.0

1750

255

ISGB250-80A

368 506 670

102.2 140.6 168.7

75 71 62.5

72 75 74

1450

160.0

5.0

1560

256

ISGB250-80B

339 465 559

94 129.3 155.2

66.5 63.5 55.5

70 73 72

1450

132.0

5.0

1420

257

ISGB250-80C

311 428 514

86.5 119 142.8

58 55 48.5

69 71 70

1450

110.0

5.0

1350

258

ISGB300-12.5

500 720 860

138.9 200 238.9

13.5 12.5 10.5

78 83 78

1450

37.0

5.0

985

259

ISGB300-12.5A

460 662 791

127.8 184 219.8

12 11 9.3

77 82 77

1450

30.0

5.0

925

260

ISGB300-18

480 720 800

133.3 200 250

20 18 15.5

77 81 74

1450

55.0

5.0

1135

261

ISGB300-18A

438 607 821

121.7 182.5 228.1

16.5 15 13

75 79 72

1450

45.0

5.0

1040

262

ISGB300-18B

400 600 750

111.1 167.0 208.3

14 12.5 11

73 77 70

1450

37.0

5.0

900

263

ISGB300-20

500 720 900

138.9 200 250

23 20 16

80 73 84

1450

55.0

5.0

900

264

ISGB300-20A

460 662 791

127.8 184 219.8

20.2 17.5 14.2

81

1450

45.0

5.0

785

265

ISGB300-28

480 720 900

133.3 200 250

31 28 25

77 81 77

1450

75.0

5.0

1350

266

ISGB300-28A

444 666 833

123.3 185 231.4

26.5 24 21.5

76 80 76

1450

75.0

5.0

1350

267

ISGB300-28B

415 623 779

115.3 173.1 216.4

23 21 18.5

79

1450

55.0

5.0

1170

268

ISGB300-32

500 720 900

138.9 200 250

36 32 26

79 82.5 84

1450

90.0

5.0

1350

269

ISGB300-32A

460 662 791

127.8 184 219.8

30.5 28 23.5

74 80 74

1450

75.0

5.0

1250

270

ISGB300-32B

423 609 728

117.6 169.3 202.2

25.5 23.5 20

72 78 73

1450

55.0

5.0

1080

271

ISGB300-44

480 720 900

133.3 200 250

48 44 34

76 84 82

1450

132.0

5.0

1900

272

ISGB300-44A

444 666 833

123.3 185 231.4

41.4 38 30

80

1450

110.0

5.0

1700

273

ISGB300-44B

409 614 767

113.6 170.6 213.1

35 32 25

78

1450

90.0

5.0

1550

274

ISGB300-50

500 720 900

138.9 200 250

54.5 50 42

75 80 78

1450

132.0

5.5

1725

275

ISGB300-50A

460 662 791

127.8 184 219.8

47 44 36.5

74 79 77

1450

110.0

5.5

1520

276

ISGB300-50B

423 609 728

117.6 169.3 202.2

41 38 32

72 77 75

1450

90.0

5.5

1400

277

ISGB300-50C

389 561 670

108.2 155.7 186

35.5 33 27.5

69 74 72

1450

75.0

5.5

1250

278

ISGB300-65

500 720 900

138.9 200 250

71 65 58

75 81 82

1450

200.0

5.5

2150

279

ISGB300-65A

460 662 791

127.8 184 219.8

60 55 49

74 80 81

1450

160.0

5.5

1730

280

ISGB300-65B

423 609 728

117.6 169.3 202.2

49 45 35

73 79 80

1450

110.0

5.5

1630

281

ISGB300-65C

389 561 670

108.2 155.7 186

42 38 30

72 78 79

1450

90.0

5.5

1500

282

ISGB300-80

500 720 900

138.9 200 250

84 80 72

74 80 75

1450

250.0

5.5

2280

283

ISGB300-80A

460 662 791

127.8 184 219.8

74 70.5 63.5

73 79 74

1450

200.0

5.5

2150

284

ISGB300-80B

423 609 728

117.6 169.3 202.2

65 62 56

71 77 72

1450

160.0

5.5

1980

285

ISGB300-80C

389 561 670

108.2 155.7 186

57 54.5 49

68 75 70

1450

132.0

5.5

1850

286

ISGB350-12.5

718 1080 1345

199.4 300 373.6

15 12.5 11

75 83 81

970

55.0

5.5

1200

287

ISGB350-12.5A

663 995 1245

184.2 276.4 345.8

12 10 8.5

72 81 79

970

45.0

5.5

1020

288

ISGB350-20

718 1080 1345

199.4 300 373.6

23.5 20 18

76 82 80

970

90.0

5.5

1450

289

ISGB350-20A

663 995 1245

184.2 376.4 345.8

20 17 15

74 80 78

970

75.0

5.5

1320

290

ISGB350-20B

620 931 1165

172.2 258.6 323.6

17.5 15 13

71 78 77

970

55.0

5.5

1150

291

ISGB350-32

718 1080 1345

199.4 300 373.6

36.4 32 28.5

79 83 78

1450

132.0

5.5

2150

292

ISGB350-32A

663 995 1245

184.2 276.4 345.6

30.5 27 25

74 81 76

1450

110.0

5.5

2000

293

ISGB350-32B

620 931 1165

172.2 258.6 323.6

26.5 24 21

73 79 75

1450

90.0

5.5

1850

294

ISGB350-40

718 1080 1345

199.4 300 373.6

44.6 40 34.6

82

1450

160.0

5.5

1700

295

ISGB350-40A

642 965 1200

178.6 268.1 334.2

35.7 32 27.7

80

1450

132.0

5.5

1500

296

ISGB350-40B

600 900 1120

166.7 250 311.4

31.2 28.2 24.6

78

1450

110.0

5.5

1300

297

ISGB350-50

718 1080 1345

199.4 300 373.6

54.7 50 44.2

78 83 77

1450

200.0

5.5

2300

298

ISGB350-50A

663 995 1245

184.2 276.4 345.8

48.3 44 36.8

77 81 76

1450

160.0

5.5

2100

299

ISGB350-50B

620 931 1165

172.2 258.6 323.6

42.5 38 32.3

79

1450

132.0

5.5

1950

300

ISGB350-60

718 1080 1345

199.4 300 373.6

64.8 60 55

82

1450

250.0

5.5

2500

301

ISGB350-60A

663 995 1245

184.2 376.4 345.8

59.2 54 48

80

1450

200.0

5.5

2250

302

ISGB350-60B

620 931 1165

172.2 258.6 323.6

51.3 46.9 41.3

78

1450

160.0

5.5

2100

303

ISGB350-12.5(I)

1000 1200 1450

277.8 33.3 402.8

13.5 12.5 10.5

76 80 77

970

55.0

6.0

1250

304

ISGB350-12.5(I)A

900 1080 1300

250 300 361

11.5 10.5 9

76 80 76

970

45.0

6.0

1150

305

ISGB350-20(I)

1000 1200 1450

277.8 333.3 402.8

23 20 16

76 80 76

970

90.0

6.0

1580

306

ISGB350-20(I)A

900 1080 1300

250 300 361

19 17 14

73 78 74

970

75.0

6.0

1350

307

ISGB350-32(I)

1000 1200 1450

277.8 333.3 402.8

36 32 26

74 78 75

1450

160.0

6.0

1870

308

ISGB350-32(I)A

900 1080 1300

250 300 361

31.5 28 23

72 76 73

1450

132.0

6.0

1720

309

ISGB350-32(I)B

745 985 1182

207 273 328

27 25 20

71 75 72

1450

110.0

6.0

1650

310

ISGB350-50(I)

1000 1200 1450

277.8 333.3 402.8

55 50 43

70 74 72

1450

250.0

6.0

2350

311

ISGB350-50(I)A

900 1080 1300

250 300 361

47.5 44 38

68 72 70

1450

200.0

6.0

2100

312

ISGB350-50(I)B

745 985 1182

207 273 328

42 38.5 34

60 70 68

1450

160.0

6.0

2000

ISGB型便拆式管道离心泵启动、运行与停车:

起动前准备
1、用手拨转泵轴或泵联轴器,叶轮应无卡磨现象,转动灵活。
2、打开进口阀门,打开排气阀使液体充满整个泵腔,然后关闭排气阀。^
3、用手盘动泵轴以使润滑液进入机械密封端面。
4、点动电机,确定转向是否正确。
起动与运行
1、全开进口阀门,关闭吐出管路阀门。
2、接通电源,当泵达到正常转速后,再逐渐打开吐出管路上阀门,并调节到所需工况。
3、注意观察仪表读数,检查轴封泄漏情况,正常时机械密封泄漏量≤3滴/分,检査电机、轴承处温升≤70℃, 如果发现异常情况,应及时处理。
停车
1、逐渐关闭吐出管路阀门,切断电源。
2、关闭进口阀门。
3、如环境温度低于0℃,应将泵内液体放尽,以免冻裂。
4、如长期停用.应将泵拆卸清洗.包装保管。

ISGB型便拆式管道离心泵维修与保养:

运行中的维护与保养
1、迸水管路必须高度密封。
2、禁止泵在汽蚀状态下长期运行。
3、禁止离心泵在大流量运行时,电机超电流长期运行。
4、定时检査泵运行中电机电流值,不得超过电机额定电流。
5、泵在运行过程中应有专人看管,以免发生意外。
6、泵每运行500小时应对轴承迸行加油。电机功率大于11KW配有加油装置.可用高压油枪直接注入,以保证轴承润滑优良。
7、泵迸行长期运行后,由于机械磨损,使机组噪声及振动增大吋,应停车检査,必要吋可更換易损零件及轴承,机组大修期一般为一年。
机械密封维护与保养
1-机械密封润滑应清洁无固体颗粒。2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈,以免突然起动造成密封环断裂损坏。

ISGB型便拆式立式管道泵安装说明:

1、安装时管路重量不应加在水泵上,应有各自的支承体,以免使泵变形影响运行性能和寿命。
2、泵与电机是整体结构,安装时无需找正,所以安装时十分方便。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物(如石块、铁粒等),以免水泵运行时损坏叶轮和泵体.
5、为了维护方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
6、泵用于有吸程场合,应装有底阀,并且进口管路不应有过多弯道,同时不得有漏水、漏气现象。
7、排出管路如装逆止阀应装在闸阀的外面。
8、安装后拨动泵轴、叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。
9、泵的安装方式分为硬性联接和柔性联接安装。

ISGB型便拆式立式管道泵安装方式:

                                    一、直接安装                                                                       二、ISGB型联接板安装

1

进口阀门

2

直管

3

弯管

4

直管

1

进口阀门

2

直管

3

弯管

4

直管

5

直管

5

直管

6

弯管

7

直管

8

出口阀门

6

弯管

7

直管

8

出口阀门

9

ISGB型联接板





                  三、配ISGB型连接板,加隔壁震器安装                                          四配ISGB型联接板,加隔震垫安装

1

进口阀门

2

挠性接头

3

弯管

4

直管

5

ISGB型联接板

1

进口阀门

2

挠性接头

3

直管

4

ISGB型联接板

6

隔振器

7

直管

8

弯管

9

挠性接头

10

出口阀门

5

隔振垫

6

直管

7

挠性接头

8

出口阀门

                           五、户外使用,采用IP54户外电机                                                   六、悬臂卧式使用安装



1

进口阀门

2

挠性接头

3

直管

4

ISGB型联接板

1

进口阀门

2

挠性接头

3

直管

4

ISGB型联接板

5

隔振垫

6

直管

7

挠性接头

8

出口阀门

5

直管

6

挠性接头

7

进口阀门





ISGB型便拆式立式管道泵安装示意图:



ISGB型便拆式立式管道泵性能参数:

ISGB型便拆式立式管道泵故障与排除:

故障现象

可能产生的原因

排除方法

1.水泵不出水

a. 进出口阀门未打开,进同管路阻塞,叶轮流道阻塞。

b. 电机运行方向不对,电机缺相。

c. 吸入管漏气。

d. 泵没灌满液体,泵腔内有空气。

e. 进口供水不足,吸程过高,底阀漏水。

f. 管路阻力过大。

a. 检查,去除阻塞物。

b. 调整电机方向,紧固电机接线,

c. 拧紧各密封面,排除空气。

d. 打开泵上盖或打开排气阀,排尽空气。

e. 停机检查、调整(并网自来水管和带吸程使用易出现此现象)。

f. 减少管路弯道,重新选泵。

2.水泵流量不足

a. 先按1.原因检查。

b. 管道、叶轮流道部分阻塞,水垢沉积、阀门开度不足。

c. 电压偏低,转速不符合要求。

d. 叶轮磨损。

a. 先按1.排除。

b. 去除阻塞物,重新调整阀门开度。

c. 稳压。

d. 更换叶轮。

3.功率过大

a. 超过额定流量使用。

b. 吸程过高。

c. 泵轴承磨损。

d. 泵选型不当。

a. 调节流量关小出口阀门。

b. 降低吸程。

c. 更换轴承。

d. 重新选泵。,

4.杂音振动

a. 管路支撑不稳。

b. 液体混有气体。

c. 产生汽蚀。

d. 轴承损坏。

e. 电机超载发热运行。

a. 稳固管路。

b. 提高吸入压力、排气。

c. 降低真空度。

d. 更换轴承。

e. 调整按5.

5.电机发热

a. 流量过大,超载运行。

b. 碰擦。

c. 电机轴承损坏。

d. 电压偏低。

a. 关小出口阀。

b. 检查排除。

c. 更换轴承。

d. 稳压。

6.水泵漏水

a. 机械密封磨损。

b. 泵体有砂孔或破裂。

c. 密封面不平整。

d. 安装螺检松懈。

a. 更换。

b. 焊补或更换。

c. 修整。

d. 紧固。

浙江中耐泵业有限公司版权所有 浙ICP备12027103号-1
公司地址:浙江省永嘉县瓯北镇三桥工业区
联系电话:0577-66998225 66998226 66998227 66998229 传真:0577-66998228
浙公网安备 33032402001369号
