自吸式油泵CYZ-A型

产品型号:CYZ-A型

所属类目:自吸泵

产品简介:CYZ-A型自吸式油泵适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如输送化工液体可改用耐腐蚀机械密封

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

CYZ-A型自吸式油泵产品概述:

自吸式油泵,卧式自吸油泵,防爆自吸油泵

CYZ-A型自吸式油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的新泵类产品,该自吸泵适用于石油行业、陆地油库、油罐车的理想产品,并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等,分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水,介质温度-20℃-80℃,如输送化工液体可改用耐腐蚀机械密封。

CYZ-A型自吸式油泵型号意义:



CYZ-A型自吸式油泵产品特点:

    1.该泵属自吸式油泵,它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长具有较强的自吸能力等优点。管路中不需底阀,工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时,可兼作扫舱泵,扫舱效果良好。
    2.CYZ-A型自吸式油泵是选用优质材料精作而成,密封采用硬质合金机械密封,经久耐用,吐出管路不需要安装安全阀,吸入管路不需要安装底阀因此简化了管路系统,又改善了劳动条件。

CYZ-A型自吸式油泵结构图:



1

联轴器

2

泵轴

3

轴承

4

机械密封

5

轴承体

6

泵壳

7

出口座

8

进口座

9

前密封环

10

叶轮

11

后盖

12

档水圈

13

加液孔

14

回液孔

CYZ-A型自吸式油泵工作原理:

       自吸油泵均采用轴向回液的泵体结构。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等组成,泵正常起动后,叶轮将吸人室所存的液体及吸人管路中的空气一起吸人,并在叶轮内得以完全混合,在离心力的作用下,液体夹带着气体向涡卷室外缘流动,在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时,由于流速突然降低,较轻的气体从混合气液中被分离出来,气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室,并由回流孔再次进入叶轮,与叶轮内部从吸入管路中吸人的气体再次混合,在高速旋转的叶轮作用下,又流向叶轮外缘……。随着这个过程周而复始地进行下去,吸人管路中的空气不断减少,直到吸尽气体,完成自吸过程,泵便投人正常作业。因为该自吸泵具有这种独特的排气能力,所以此泵能输送含有气体的液体,无需安装底阀,使用在油轮上时具有良好的扫舱功能。
      在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承体温升超过70℃,可在冷却室处通过任意一只冷却液管接头,注人冷却液循环冷却。泵内部防止液体由高压区向低压区泄漏的密封机构是前后密封环,前密封环装在泵体上,后密封环装在轴承体上,当泵经长期运转密封环磨损到一定程度,并影响到泵的效率和自吸性能时,应给予更换。

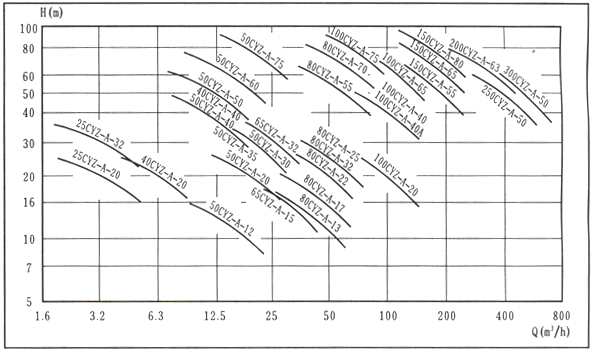

CYZ-A型自吸式油泵性能参数:

型号

流量

扬程(m)

吸程(m)

转速(rmin)

自吸性能(min5m)

功率(KW)

泵口径(mm)

机组重量(kg)

(m3h)

(LS)

轴功率

电机功率

吸人

排出

25CYZ-A-20

3.2

0.9

20

6.5

2900

1.9

0.46

0.75

25

25

72

25CYZ-A-32

3.2

0.9

32

6.5

2900

1.8

0.8

1.1

25

25

80

40CYZ-A-20

6.3

1.8

20

6.5

2900

1.9

0.87

1.1

40

32

85

40CYZ-A-40

10

2.8

40

6.5

2900

1.5

2.7

4

40

40

138

50CYZ-A-12

15

4.2

12

6.5

2900

2.4

1.1

1.5

50

50

90

50CYZ-A-20

18

5

20

6.5

2900

1.9

1.8

2.2

50

50

98

50CYZ-A-30

20

5.6

30

6.5

2900

1.5

2.6

4

50

50

140

50CYZ-A-35

14

3.9

35

6.5

2900

1.5

2.7

4

50

50

145

50CYZ-A-40

10

2.8

40

6.5

2900

1.5

2.7

4

50

50

145

50CYZ-A-50

12.5

3.5

50

6.5

2900

1.4

4.3

5.5

50

50

160

50CYZ-A-60

15

4.2

60

6.5

2900

1.3

6.2

7.5

50

50

190

50CYZ-A-75

20

5.6

75

6.5

2900

1.3

9.8

11

50

50

240

65CYZ-A-15

30

8.3

15

6.5

2900

2

1.9

3

65

65

100

65CYZ-A-32

25

6.9

32

6

2900

1.5

4.4

5.5

65

65

165

80CYZ-A-13

35

9.7

13

6

2900

3.4

1.9

3

80

80

107

80CYZ-A-17

43

12

17

6

2900

1.8

3.1

4

80

80

156

80CYZ-A-22

40

11.1

22

6

2900

1.9

4.4

5.5

80

80

169

80CYZ-A-25

50

13.9

25

6

2900

1.5

5.2

7.5

80

80

177

80CYZ-A-32

50

13.9

32

6

2900

1.5

6.8

7.5

80

80

180

80CYZ-A-55

60

16.7

55

6

2900

1.5

15

18.5

80

80

310

80CYZ-A-70

60

16.7

70

6

2900

1.2

20.1

22

80

80

333

100CYZ-A-20

100

27.8

20

6

2900

1.8

7.8

11

100

100

258

100CYZ-A-40

100

27.8

40

6

2900

1.8

16.3

99

100

100

455

100CYZ-A-40A

100

27.8

40

6

1450

1.8

18.5

22

100

100

520

100CYZ-A-65

100

27.8

65

6

2900

1.8

27.7

30

100

100

620

100CYZ-A-75

70

19.4

75

6

2900

1.8

24.2

30

100

100

639

150CYZ-A-55

170

47.2

55

5

2900

1.8

39.2

45

150

150

830

150CYZ-A-65

170

47.2

65

5

2900

1.3

46.3

55

150

150

957

150CYZ-A-65A

170

47.2

65

5

1450

1.2

49.8

55

150

150

1138

150CYZ-A-80

160

44.4

80

5

2900

1.2

53.6

55

150

150

986

200CYZ-A-32

400

111.1

32

5

1450

2

52.1

55

200

200

1205

200CYZ-A-63

280

77.8

63

5

1450

1.5

73.9

90

200

200

1338

200CYZ-A-65

350

97.2

65

5

1450

1.5

97.2

110

200

200

1553

250CYZ-A-32

550

152.8

32

5

1450

2

72.3

75

250

250

1307

250CYZ-A-50

400

111.1

50

5

1450

2

80

90

250

250

1486

250CYZ-A-55

450

125

55

5

1450

2

102.1

110

250

250

1681

250CYZ-A-75

400

111.1

75

5

1450

1.5

125.6

132

250

250

1829

300CYZ-A-32

600

166.7

32

5

1450

2

79.2

90

300

300

1608

300CYZ-A-50

500

138.9

50

5

1450

2

104.6

110

300

300

1728

300CYZ-A-55

550

152.8

55

5

1450

2

117.6

132

300

300

1995

CYZ-A型自吸式油泵使用:

(一)、起动前的准备及检查工作:
    1、本系列油泵,根据泵的工作运转状况,分别采用优质钙基黄油10号机油进行润滑,如果采用黄油润滑的泵应定期向轴承箱内加注黄油,采用机油润滑的泵,如果油位不足,则加足之。
    2检查泵壳内的储液是否高于叶轮的上边缘,如若不足,可以从泵壳上的加液口处直接向泵体内注人储液,不应在储液不足的情况下启动运转,否则泵不能正常工作,且易损坏机械密封。
    3、检查泵的转动部件是否有卡住磕碰现象。
    4、检查泵体底脚及各联结处螺母有无松动现象。
    5、检查泵轴与电动机主轴的同轴度或平行度。
    6、检查遄口管路是否漏气,如有漏气,必须设法排除。
    7、打开吸人管路的阀门,稍开.(不要全开)出口控制阀。
(二)、起动及操作:
   1、起动油泵,注意泵轴的转向是否正确。
   2、注意转动时有无不正常的声响和振动。
   3、注意压力表及真空表读数,起动后当压力表及真空表的读数经过一段时间的波动而指示稳定后,说明泵内已经上液,油泵进人正常输油作业。
   4、在泵进人正常输油作业前即自吸(或扫舱)过程中,应特别注意泵内油温升高惰况,如果这个过程过长,泵内油温过高,则停泵检查其原因。
   5、如果泵内液体温度过高而引起自吸困难,那么可以暂时停机,利用吐出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体,使泵内液体降温,然后起动即可。
   6、调节出口控制阀,使压力表读数指到规定区域,避免油泵在规定区域的下限范围内工作,以防因轴功率过大而引起电动机过载,或因流量过大而使泵产生汽蚀,影响泵的正常运转,使泵强烈振动,发出噪声。输送各种油料时的压力的使用范围可参阅下表。

型号

汽油

煤油

柴油

25CYZ-A-20

0.13-0.23

0.09-0.15

0.10-0.18

0.10-0.19

25CYZ-A-32

0.28-0.38

0.20-0.27

0.21-0.29

0.23-0.32

40CYZ-A-20

0.15-0.25

0.11-0.18

0.I2-0.20

0.12-0.21

40CYZ-A-40

0.33-0.41

0.24-0.30

0.26-0.33

0.28-0.35

50CYZ-A-12

0.10-0.15

0.07-0.11

0.08-0.12

0.08-0.13

50CYZ-A-20

0.15-0.25

0.11-0.18

0.12-0.20

0.12-0.21

50CYZ-A-30

0.29-0.39

0.21-0.28

0.22-0.30

0.24-0.33

50CYZ-A-35

0.30-0.40

0.22-0.29

0.23-0.31

0.25-0.33

50CYZ-A-40

0.33-0.41

0.24-0.30

0.26-0.33

0.28-0.35

50CYZ-A-50

0.45-0.64

0.33-0.47

0.36-0.46

0.38-0.49

50CYZ-A-60

0.55-0.65

0.40-0.47

0.48-0.60

0.47-0.55

50CYZ-A-75

0.72-0.78

0.53-0.57

0.58-0.62

0.61-0.66

65CYZ-A-15

0.12-0.20

0.09-0.13

0.09-0.14

0.10-0.15

65CYZ-A-32

0.29-0.39

0.21-0.28

0.22-0.30

0.24-0.33

80CYZ-A-13

0.10-0.15

0.07-0.11

0.08-0.12

0.08-0.13

80CYZ-A-17

0.13-0.21

0.09-0.15

0.10-0.17

0.11-0.18

80CYZ-A-22

0.19-0.26

0.13-0.20

0.14-0.21

0.14-0.22

80CYZ-A-25

0.21-0.28

0.15-0.20

0.17-0.22

0.18-0.24

80CYZ-A-32

0.28-0.36

0.20-0.26

0.22-0.29

0.24-0.31

80CYZ-A-55

0.54-0.62

0.39-0.45

0.43-0.50

0.46-0.53

80CYZ-A-70

0.66-0.76

0.48-0.55

0.53-0.61

0.56-0.65

100CYZ-A-20

0.18-0.28

0.14-0.22

0.15-0.23

0.15-0.24

100CYZ-A-40

0.37-0.49

0.27-0.36

0.30-0.39

0.31-0.39

100CYZ-A-40A

0.35-0.46

0.26-0.34

0.28-0.37

0.30-0.39

100CYZ-A-65

0.60-0.68

0.44-0.50

0.48-0.54

0.51-0.58

100CYZ-A-75

0.72-0.78

0.53-0.57

0.58-0.63

0.61-0.66

150CYZ-A-55

0.52-0.58

0.38-0.42

0.42-0.46

0.44-0.49

150CYZ-A-65

0.60-0.66

0.44-0.48

0.48-0.53

0.51-0.56

150CYZ-A-80

0.72-0.77

0.53-0.56

0.56-0.62

0.61-0.65

200CYZ-A-63

0.63-0.69

0.45-0.51

0.51-0.53

0.53-0.58

250CYZ-A-50

0.45-0.60

0.33-0.44

0.36-0.46

0.38-0.49

7.泵在工作过程中如发生强烈振动和噪声,有可能是泵发生汽蚀所致,汽蚀产生的原因有两种:一是进口管流速过大,二是吸程过高。流速过大时可调节出口控制阀,升高压力表读数,在进口管路
有堵塞时则应及时排除;吸程太高时可适当降低泵的安装高度。
    8.泵在工作过程中因故停泵,需再起动时,出口控制阀应稍开(不要全闭),这样既有利于自吸过程中气体从吐出口排除,又能保证泵在较轻的负荷下启动。
    9.注意检查管路系统有无渗漏现象。
(三)、停泵:
    1.首先必须关闭吐出管路上的闸阀。
    2.使泵停止转动。
    3.在寒冷季节,应将泵体内的储液和轴承体冷却室内的水放空,以防冻裂机件。
    该泵的特点是结构简单可靠,经久耐用。在泵正常情况下,一般不需要经常拆开保养。当发现故障后随时给予排除即可。

CYZ-A型自吸式油泵维护与拆装:

1.维护该自吸泵时应注意几个主要部位。
    A滚动轴承:当油泵长期运行后,轴承磨损到一定程度时,须进行更换。
    B前密封环、后密封环:当密封环磨损到一定程度时,须进行更换。
   C机械密封:机械密封在不漏油的情况下,一般不应拆开检查。若轴承体下端泄漏口处产生严重泄漏时,则应对机械密封进行拆检。装拆机械密封时,必须轻取轻放,注意配合面的清洁,保护好静环和动环的镜面,严禁敲击碰撞。因机械密封而产生泄漏的原因主要是摩擦付镜面拉毛所至。其修复办法,可对磨擦付端面进行研磨使恢复镜面。机械密封产生泄漏的另一原因是“O”形橡胶密封圈(或缓冲垫)安装不当、或者变形老化所至。此时则需调整或更换“O”形密封圈进行重新装配。
2.油泵拆装顺序:
   A 拆下电动机或脱出联轴器。
   B 拆出轴承体总成,检查叶轮和前口环的径向间隙,检查叶轮螺母有无松动。
   C 拆下叶轮螺母,拉出叶轮,检查叶轮和后密封环的径向间隙。
  D 松出机械密封的紧定螺钉,拉出机械密封的动环部分,检查动、静环端面的贴合情况,检查“O”形密封圈(或缓冲垫)的密封情况。
   E旋出联轴器的紧定螺母,拉出联轴器。
   F拆下轴承端盖,拆出泵轴和轴承。
   G安装时以相反顺序进行装配即可。

CYZ-A型自吸式油泵安装示意图:

1

2

压力表

3

出口垂管

4

吸人硬喉管

5



6

流量控制阀

7

出口管路

8

加液螺塞

9

真空表

1、在油泵与电动机直联传动时,应注意泵轴与电动机输出的同轴度;泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响,因此必须仔细认真地安装和校正。
2、泵联轴器必须用螺母紧固好,并锁紧螺母,谨防螺母松动,否则易引起叶轮窜动,造成机械故障。
3、为使泵体内能够保持一定的储存液,以达到较好的自吸能力和防止机械密封的干磨擦,必须使泵的进口高于泵轴中心线。
4、吸人管路的安装应注意:
 A.吸人口的安装高度尽量不超过5米,在条件许可时,吸人口的安装高度应尽可能地低于油库最低储油面,并尽量缩短吸人管的长度,少装弯头,这样有利于缩短自吸时间,提高扫舱功能。
 B.吸人管路中的阀门、法兰等应严防漏气或渗漏液体,即吸人管路不允许有漏气现象存在。
 C.应防止泵体内吸人固体等杂物,为此吸人管路上应设置过滤器。过滤器的有效过流面积应为吸人管截面的2-3倍,过滤器应定期检查。
 D.吸人管路和吐出管路应有自己的支架,泵体本身不允许承受管路的负荷。
5、油泵在安装时,应使泵及管路的静电接地电阻达到其规定要求。
6、安装时应严格检查泵壳及管路中有无石块,铁砂等杂物。
7、校正泵联轴器及电机动联轴器的安装间隙及同轴度,其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。
8、在机组实际运转3-4小时后,作最后检查,如无不良现象,则认为安装已妥,在试运转中应检查轴承的温度,轴承体的温度不宜超过70℃。
9、该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为移l 2的胶管或塑料管之用,其螺纹尺寸为M1 2×1.75。
10、在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时,应在泵的出口处加接排气小管及阀。

CYZ-A型自吸式油泵安装尺寸图:



型号

L

L1

L2

L3

L4

L5

L6

L7

L8

δ

H

H1

H2

H3

B

B1

B2

B3

25CYZ-A-20

320

615

791

75

155

450

339

38

155

2

195

300

436

20

280

320

225

4

25CYZ-A-32

350

580

732

45

125

391

339

重合

115

2

200

320

450

15

300

330

225

重合

40CYZ-A-20

320

615

791

75

155

450

339

38

150

2

195

300

436

20

280

320

225

重合

40CYZ-A-40

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

40CYZ-A-50

440

680

880

50

148

438

440

重合

120

2

223

433

593

25

320

360

225

4

50CYZ-A-12

320

615

777

80

131

406

369

重合

150

2

185

305

436

20

280

320

225

4.5

50CYZ-A-20

440

680

833

25

152

436

394

重合

120

3

193

323

475

25

320

360

225

7

50CYZ-A-30

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

50CYZ-A-35

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

50Cyz-A-40

500

795

990

33

173

515

470

重合

145

3

220

380

530

30

370

410

225

重合

50CYZ-A-50

480

870

977

74

142

454

520

重合

195

3

220

380

540

30

360

404

240

5

50CYZ-A-60

510

870

1064

60.5

230

541

520

重合

180

3

270

440

600

25

380

410

240

8

50CYZ-A-75

600

1000

1212

87.5

230

541

668

重合

200

3

280

450

630

25

415

445

240

8

65CYZ-A-15

440

680

864

36

135

421

440

重合

120

3

203

333

473

25

320

360

225

8

65CYZ-A-32

480

870

989

63

148

466

520

重合

195

3

220

370

530

30

360

404

240

8

80CYZ-A-13

440

680

884

42

145

441

440

重合

120

3

203

343

493

25

320

360

225

9

80CYZ-A-17

500

795

949

25

152

476

470

重合

145

3

220

370

530

30

370

410

225

12

80CYZ-A-22

480

870

999

61

152

476

520

重合

195

3

220

370

530

30

360

404

240

12

80CYZ-A-25

480

870

1080

70.5

270

557

520

70

195

3

225

406

595

30

360

404

240

重合

80CYZ-A-32

480

870

1080

70.5

270

557

520

70

195

3

225

406

595

30

360

404

240

重合

80CYZ-A-55

600

1025

1269

95

200

558

708

重合

200

3

280

450

655

25

415

445

240

10

80CYZ-A-70

730

1170

1404

38

211

656

745

重合

195

3

300

490

705

30

460

510

240

10

100CYZ-A-20

600

1000

1246

87.5

202

575

668

重合

200

3

260

420

590

30

415

445

240

重合

100CYZ-A-40

730

1170

1537

64

355

789

745

55

195

3

300

510

940

30

460

510

240

102

100CYZ-A-40A

780

1220

1469

84

213

701

765

重合

220

3

360

610

835

25

530

570

240

12

100CYZ-A-65

780

1320

1566

116

230

743

820

重合

270

3

335

555

785

30

546

596

290

14

100CYZ-A-75

780

1320

1566

116

230

743

820

重合

270

3

335

555

785

30

546

596

290

14

150CYZ-A-55

950

1450

1788

30

360

900

885

重合

250

3

390

760

990

30

560

620

290

重合

150CYZ-A-65

950

1500

1853

91

360

900

950

重合

275

3

390

760

990

30

650

700

290

重合

150CYZ-A-65A

1000

1860

2087

165

470

1150

935

重合

430

2

500

900

1220

40

760

840

290

22

150CYZ-A-80

950

1500

1853

91

362

900

950

重合

275

3

390

760

990

30

650

700

290

重合

200CYZ-A-32

900

1620

2083

165

170

1127

953

重台

360

3

440

800

1170

30

710

770

290

30

200CY7-A-63

1000

1860

2242

210

430

1180

1060

重合

430

2

500

900

1220

40

760

840

330

22

200CYZ-A-65

1000

1860

2452

230

430

1180

1270

重合

430

2

535

935

1255

40

760

840

330

22

250CYZ-A-32

1000

1860

2628

195

875

1604

1031

重合

430

3

470

1110

1290

30

760

840

330

35

250CYZ-A-50

1000

1860

2604

240

792

1542

1060

重合

430

2

500

1100

1300

40

760

840

330

25

250CYZ-A-55

1200

2000

2814

210

792

1542

1270

重合

400

2

500

1100

1300

40

900

980

400

25

250CYZ-A-75

1200

2000

3000

195

800

1647

1350

重合

400

3

550

1150

1420

40

900

980

400

24

300CYZ-A-32

1000

1860

2808

195

995

1724

1081

重合

430

3

470

1230

1330

30

760

840

330

35

300CYZ-A-50

1200

2000

2962

170

890

1690

1270

重合

400

2

550

1210

1440

40

900

980

400

30

300CYZ-A-55

1200

2000

3042

170

890

1690

1350

重合

400

2

550

1210

1440

40

900

980

400

30

CYZ-A型自吸式油泵型谱图:



CYZ-A型自吸式油泵性能参数:

型号

流量

扬程(m)

吸程(m)

转速(rmin)

自吸性能(min5m)

功率(KW)

泵口径(mm)

机组重量(kg)

(m3h)

(LS)

轴功率

电机功率

吸人

排出

25CYZ-A-20

3.2

0.9

20

6.5

2900

1.9

0.46

0.75

25

25

72

25CYZ-A-32

3.2

0.9

32

6.5

2900

1.8

0.8

1.1

25

25

80

40CYZ-A-20

6.3

1.8

20

6.5

2900

1.9

0.87

1.1

40

32

85

40CYZ-A-40

10

2.8

40

6.5

2900

1.5

2.7

4

40

40

138

50CYZ-A-12

15

4.2

12

6.5

2900

2.4

1.1

1.5

50

50

90

50CYZ-A-20

18

5

20

6.5

2900

1.9

1.8

2.2

50

50

98

50CYZ-A-30

20

5.6

30

6.5

2900

1.5

2.6

4

50

50

140

50CYZ-A-35

14

3.9

35

6.5

2900

1.5

2.7

4

50

50

145

50CYZ-A-40

10

2.8

40

6.5

2900

1.5

2.7

4

50

50

145

50CYZ-A-50

12.5

3.5

50

6.5

2900

1.4

4.3

5.5

50

50

160

50CYZ-A-60

15

4.2

60

6.5

2900

1.3

6.2

7.5

50

50

190

50CYZ-A-75

20

5.6

75

6.5

2900

1.3

9.8

11

50

50

240

65CYZ-A-15

30

8.3

15

6.5

2900

2

1.9

3

65

65

100

65CYZ-A-32

25

6.9

32

6

2900

1.5

4.4

5.5

65

65

165

80CYZ-A-13

35

9.7

13

6

2900

3.4

1.9

3

80

80

107

80CYZ-A-17

43

12

17

6

2900

1.8

3.1

4

80

80

156

80CYZ-A-22

40

11.1

22

6

2900

1.9

4.4

5.5

80

80

169

80CYZ-A-25

50

13.9

25

6

2900

1.5

5.2

7.5

80

80

177

80CYZ-A-32

50

13.9

32

6

2900

1.5

6.8

7.5

80

80

180

80CYZ-A-55

60

16.7

55

6

2900

1.5

15

18.5

80

80

310

80CYZ-A-70

60

16.7

70

6

2900

1.2

20.1

22

80

80

333

100CYZ-A-20

100

27.8

20

6

2900

1.8

7.8

11

100

100

258

100CYZ-A-40

100

27.8

40

6

2900

1.8

16.3

99

100

100

455

100CYZ-A-40A

100

27.8

40

6

1450

1.8

18.5

22

100

100

520

100CYZ-A-65

100

27.8

65

6

2900

1.8

27.7

30

100

100

620

100CYZ-A-75

70

19.4

75

6

2900

1.8

24.2

30

100

100

639

150CYZ-A-55

170

47.2

55

5

2900

1.8

39.2

45

150

150

830

150CYZ-A-65

170

47.2

65

5

2900

1.3

46.3

55

150

150

957

150CYZ-A-65A

170

47.2

65

5

1450

1.2

49.8

55

150

150

1138

150CYZ-A-80

160

44.4

80

5

2900

1.2

53.6

55

150

150

986

200CYZ-A-32

400

111.1

32

5

1450

2

52.1

55

200

200

1205

200CYZ-A-63

280

77.8

63

5

1450

1.5

73.9

90

200

200

1338

200CYZ-A-65

350

97.2

65

5

1450

1.5

97.2

110

200

200

1553

250CYZ-A-32

550

152.8

32

5

1450

2

72.3

75

250

250

1307

250CYZ-A-50

400

111.1

50

5

1450

2

80

90

250

250

1486

250CYZ-A-55

450

125

55

5

1450

2

102.1

110

250

250

1681

250CYZ-A-75

400

111.1

75

5

1450

1.5

125.6

132

250

250

1829

300CYZ-A-32

600

166.7

32

5

1450

2

79.2

90

300

300

1608

300CYZ-A-50

500

138.9

50

5

1450

2

104.6

110

300

300

1728

300CYZ-A-55

550

152.8

55

5

1450

2

117.6

132

300

300

1995

CYZ-A型自吸式油泵故障分析与排除方法:

故障

产生原因

排除方法

油泵不出油

1.泵壳内未加储液或储液不足

2.吸入管路漏气

3.转速太低

4.吸程太高或吸入管路过长

5.机械密封泄漏量过大

6.吸入管路气体不能从出口排出

1.加足储液

2.检查并排除漏气现象

3.调整转速

4.降低吸程或缩短吸入管路

5.修复或更换

6.使之排出

杂音和振动较大

1.底脚不稳

2.泵轴弯曲

3.汽蚀现象

4.轴承磨损严重

5.进口管路内有杂物

6.泵与电动机两者主轴不同心

1.加固

2.更换或校正

3.调整工况

4.更换

5.清除杂物

6.调整同轴度

出油量不足

1.杂物进入吸入管或叶轮流道堵塞

2.转速太低

1.排除堵塞物

2.调至额定转速

轴功率消耗过大

1.流量过大

2.转速太高

3.泵轴弯曲或叶轮卡碰

4.泵内流道堵塞或被卡住

1.升高出口压力

2.适当降低

3.更换或校正

4.排除堵塞物

浙江中耐泵业有限公司版权所有 浙ICP备12027103号-1
公司地址:浙江省永嘉县瓯北镇三桥工业区
联系电话:0577-66998225 66998226 66998227 66998229 传真:0577-66998228
浙公网安备 33032402001369号
