FB、AFB型不锈钢耐腐蚀离心泵

产品型号:FB、AFB型

所属类目:化工泵

产品简介:FB、AFB型不锈钢离心泵┃耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封,为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

FB、AFB型不锈钢离心泵耐腐蚀离心泵产品概述:

FB、AFB型化工泵是单级单吸悬臂式耐腐蚀离心泵,本公司汲取90年代各类泵的特点,采用先进水力模型,新颖结构与高强度组合式单双端面机械密封,具有高效节能、结构紧凑、性能稳定、使用可靠等优点。
化工泵适用输送不含固体颗粒,有腐蚀性液体。被输送介质温度为-40℃~105℃,采用双端面密封冷装置可输送介质温度为300℃以下的高温介质。
本公司化工泵全部采用计算机设计和优化处理,公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段,从而保证产品质量的稳定可靠。

FB、AFB型不锈钢离心泵耐腐蚀离心泵型号意义:



FB、AFB型不锈钢离心泵耐腐蚀离心泵技术参数:

   流量:3.6~200m3/h;
   扬程:15~64m;
   转速:2900r/min;
   功率:0.75~55KW;
   进口直径:25~150mm;
   高工作压力:2.0Mpa。

FB、AFB型不锈钢离心泵耐腐蚀离心泵结构图:

泵的旋转方向:自吸入口向电机端看为顺针方向旋转。
泵与电机是通过弹性联轴器安装在同一个底座上。
泵的轴封装置采用付叶轮减压和双端面机械密封新结构,密封腔充填优质钙脂润滑脂,并配有油杯。

FB、AFB型不锈钢离心泵耐腐蚀离心泵产品用途:

     FB、AFB型不锈钢离心泵┃耐腐蚀离心泵广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。该类产品采用双端面机械密封,为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。

FB、AFB型不锈钢离心泵耐腐蚀离心泵性能参数:

FB、AFB型不锈钢离心泵耐腐蚀离心泵安装与拆卸:

    1、安装机械密封前,要检查所有元件是否损坏。如有损坏的,应进行修复或更换。
    2、严格检查动环与静环的摩擦端面,不许有任何细微的碰撞划伤,装配前时,动环、静环端面要涂一层清洁的机油。
    3、装配中要注意消除偏差,正确调整弹簧的压缩量,使其不得太松太紧。紧固螺钉时,要均匀把紧,避免发生偏斜,使密封失效。
    4、拆卸时要注意泵的拆卸顺序。

FB、AFB型不锈钢离心泵耐腐蚀离心泵使用说明:

起动:
    1、准备必要的搬手与工具。
    2、检查密封装置油杯内润滑脂是否注人。
    3、检查泵的旋转方向是否正确,严禁反转,转向错可使叶轮螺母松脱,使腐蚀介质进人轴颈产生腐蚀,导致泵无法工作,也可能使叶轮螺母甩出造成不幸事故。泵起动前必须将联轴器罩好,确保安全生产。
    4、在泵安装位置低于液面(倒灌情况)时,泵在起动前,要打开管路的闸阀,泵液体充满泵内。如果安装位置高于液面(真空情况)时,泵在起动前要灌泵和排气,使泵内和吸人管路内充满液体,排净泵内空气。
    5、起动电机后,缓缓打开排出口闸阀,使泵工作正常后,再将阀门开至需要的程度。
停止:
    1、关闭压力管路闸阀。
    2、停止电机。
    3、关闭吸人管路闸阀。
    4、在环境温度低于液体凝固点时,要放尽泵内存液。
    5、如果泵处于长期停止使用时,应将泵内腐蚀性介质放净,并用清水冲洗干净,清理后,要妥善保管。
运转:
    1、应经常检查泵和电机的温升情况,主要是轴承温升情况,要求轴承温度不超过73℃。
    2、运转过程中,如发现噪声和其它不正常声音时应立即停止检查,排除故障后方可运行。
    3、注意密封装置加油杯,应保持储油,并及时补充、保证润滑。

FB、AFB型不锈钢离心泵耐腐蚀离心泵密封说明:

   机械密封使用在清洁的无悬浮颗粒的介质中。因此对新管路系统要特别注意清洗管路。

FB、AFB型不锈钢离心泵耐腐蚀离心泵安装:

 1、 泵的安装是否合理,对泵的正常运行和使用寿命有很重要的影响,所以安装前必须仔细校正,不得草率。
 2、 必须保证泵在工作时不超过其允许汽蚀余量。泵的吸上高度(或倒灌高度)必须根据泵的汽蚀余量特性,管路阻力损失特性及高温水的吸入液面压力来确定。
泵吸上使用情况下,应在吸入管路上装上底阀,并在出口管路上设置灌液螺孔或阀门,以供起动前灌泵之用;
泵倒灌使用情况下,应在吸入管路上装上阀门和过滤器,以免杂物进入。
 3、 吸入和吐出管路应该另有支架,不能用泵作支承。
 4、 安装泵的地点,应便于巡回检查和检修。
 5、 安装顺序
 ⑴将机组放在埋有地脚螺栓的基础上,在底座和基础之间放置成对的楔垫作找正之用。
 ⑵松开联轴器。用水平仪分别放在泵轴或底座上,通过调整楔垫,找正机组的水平后,适当拧紧地脚螺栓,以防走动。
 ⑶用混凝土灌注底座和地脚螺栓孔。
 ⑷待混凝土干固后,应拧紧地脚螺栓,并生新检查泵轴的水平度。
 ⑸在接好管路及确定原动机转动方向以后,接上联轴器,再核对一遍轴的同心度,测量联轴器的外园上下,左右的差异不得超过0.1mm,两联轴器端面间隙,在一周内最大和最小的间隙差不得超过0.3mm。
 ⑹在机组实际运行3-4小时后作最后检查,如无不良现象,则认为安装合格。

FB、AFB型不锈钢离心泵耐腐蚀离心泵安装尺寸图:



FB、AFB型不锈钢离心泵耐腐蚀离心泵性能曲线图:

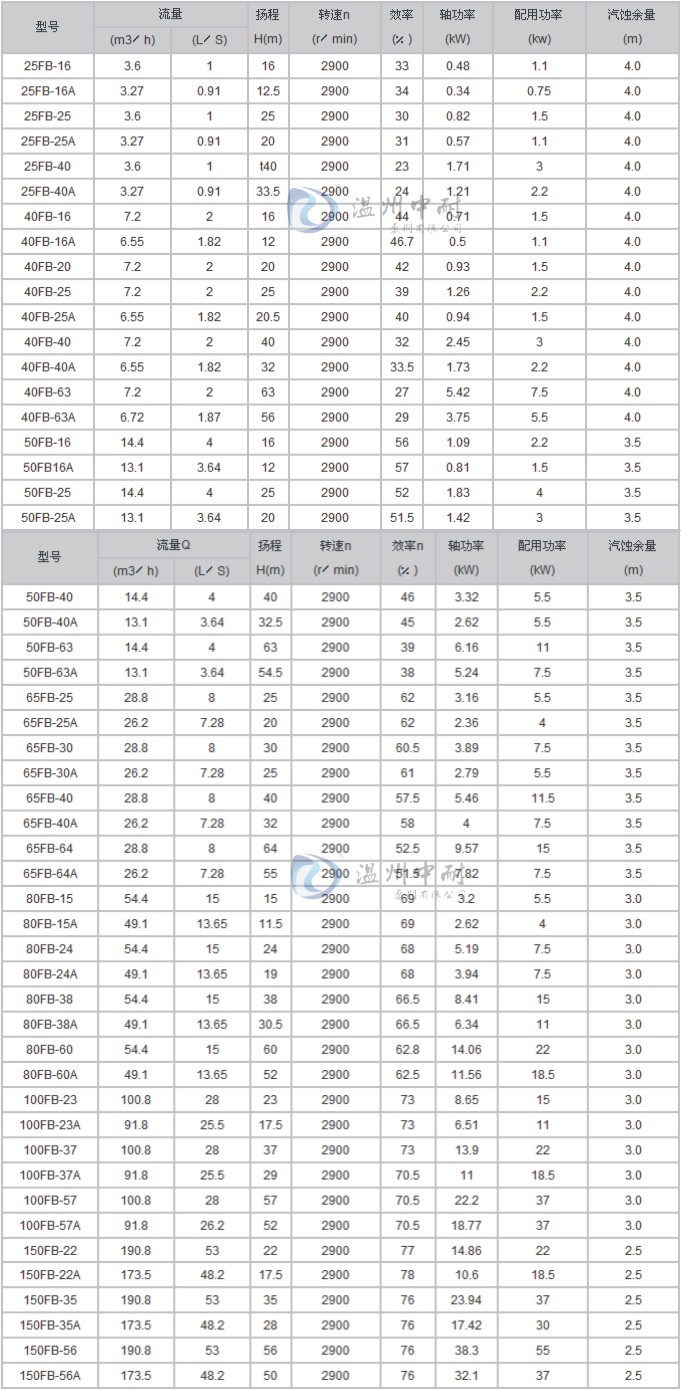

FB、AFB型不锈钢离心泵耐腐蚀离心泵性能参数:

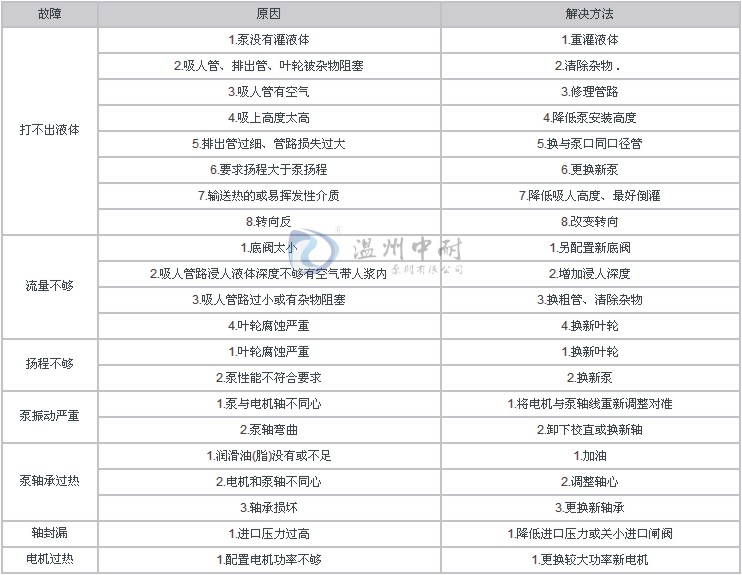

FB、AFB型不锈钢离心泵耐腐蚀离心泵常见故障及排除方法:

FB、AFB型不锈钢离心泵耐腐蚀离心泵故障处理:

    1、泵开始运转就发生密封泄漏。
    a、在机械密封装配时,弹簧压缩量调得太松。
    b、机械密封动、静环端面受到损坏。
    c、机械密封静环装配偏斜。
    2、泵开始运转正常,以后突然发生严重泄漏。
    a、机械密封动环或静环端面严重磨环。
    b、机械密封固定螺丝松动,使弹簧失去作用或者引起动环的歪斜。
    c、机械密封室内有杂质,卡住了动环,使其无法移动,或者杂质支撑在动、静环端之间,使机械密封失去作用。
