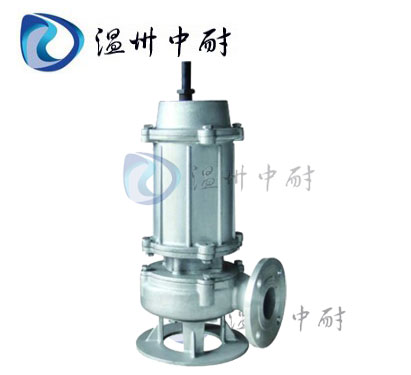

不锈钢潜水排污泵,QWP型不锈钢潜水排污泵

产品型号：QWP型

所属类目：潜水泵

产品简介：QWP型不锈钢潜水泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物

说明书下载潜水泵实物图

下一个[JYWQ型自动搅匀式潜污泵]上一个：[QJ型井用潜水泵]

■ QWP型不锈钢潜水排污泵产品概述：

QW型无堵塞潜水排污泵严格按照有关国家标准进行设计、制造和检验。供排送工商业污水、生活污水、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水之用。输送液体的流量范围为5～6000m3/h，扬程范围为5～60m，配套功率范围为0.55～315kW，口径范围为Φ25～Φ600mm。

■ QWP型不锈钢潜水排污泵型号意义：

■ QWP型不锈钢潜水排污泵特点：

    1.采用独特的单片或双叶片叶轮结构，大大提高了污物通过能力；
    2.机械密封采用新型硬质全金耐腐的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上；
    3.整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价；
    4.该泵密封油室内根据客户要求可设置有高精度抗干扰漏水检测传感器，及定子绕组内预埋了热敏元件，对水泵电机绝对保护；
    5.可根据用户需要配备全自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行绝对保护，提高了产品的安全性与可靠性；
    6.浮球开关可以根据所需液位变化，自动控制泵的启动与停止，不需专人看管，使用极为方便；
    7.可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来极大方便，人可不必为此而进入污水坑；
    8.有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

■ QWP型不锈钢潜水排污泵使用条件：

    A、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
    B、无内自流循环冷却系统的泵，电机部分露出液面不超过1/3。
    C、铸铁材质的使用范围为PH5～9。
    D、1Cr18Ni9Ti不锈钢材质可使用一般腐蚀性介质。
    E、使用环境海拔高度不超过1000米，超过时应在订货时提出，以便为您提供更可靠的产品。
    注：用户如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。

■ QWP型不锈钢潜水排污泵结构图：

■ QWP型不锈钢潜水排污泵用途：

QWP型不锈钢潜水泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备，医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水、污物，也可用于清水及带腐蚀性介质。

■ QWP型不锈钢潜水排污泵性能参数：

型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	20	40	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

■ QWP型不锈钢潜水排污泵注意事项：

1.泵使用前应仔细检査电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。
2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。
3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。
4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。
5.电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做?~或移动，以防万一电泵漏电而发生意外事故。
6.电泵在无特殊情况必须配备全自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。
7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%)，好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。
8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

■ QWP型不锈钢潜水排污泵维修与保养：

1.电泵应有专人管理与使用，井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。
2.每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。
3，电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。
4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-?30号机油）使机械密封保持良好的润滑状态，提高机械密封的使用寿命。
5，电泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检査，以确保电机密封可靠。
6，叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。

■ QWP型不锈钢潜水排污泵安装示意图：

移动式安装	自动耦合式安装

■ QWP型不锈钢潜水排污泵安装说明：

1．自动耦合装置系统
    适用于长期固定的使用场合，具有安装快捷，检测、维修方便等优点。该系统使用特制的底座，固定在污水坑韵底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连，水泵与特定支架连结好，沿导杆下滑到达底座，与其自动耦合、密封，而提升时则自动脱落。
2．移动式安装系统
    它以支架支承，接上出水软管即可工作，这种方式主要应用于救急或维修施工的需要。

■ QWP型移动式不锈钢潜水排污泵安装尺寸图：

型号	A	B	C	D	H
25QW8-22-1.1	110	305	195	190	410
32QW12-15-1.1	110	305	195	190	410
40QW15-15-1.5	120	340	215	240	600
40QW15-30-2.2	120	340	215	240	600
50QW20-7-0.75	125	370	225	240	550
50QW10-10-0.75	125	370	225	240	550
50QW20-15-1.5	120	345	215	240	600
50QW15-25-2.2	120	345	215	240	600
50QW18-30-3.0	125	370	225	240	630
50QW25-32-5.5	155	410	255	310	730
50QW20-40-7.5	155	410	255	240	730
65QW25-15-2.2	125	410	260	240	610
65QW37-13-3.0	125	410	260	240	630
65QW25-30-4.0	125	420	270	240	680
65QW30-40-7.5	155	450	290	310	730
65QW35-50-11	165	460	290	350	920
65QW35-60-15	165	460	290	350	920
80QW40-7-2.2	165	490	325	310	700
80QW43-13-3.0	165	445	295	310	740
80QW40-15-4.0	165	445	295	310	800
80QW65-25-7.5	165	490	325	310	770
100QW80-10-4.0	175	620	420	350	800
100QW110-10-5.5	185	650	420	350	800
100QW100-15-7.5	185	650	420	350	800
100QW85-20-7.5	185	650	420	350	800
100QW100-25-11	210	710	450	420	960
100QW100-30-15	225	740	485	420	950
100QW100-35-18.5	225	740	485	470	1000
125QW130-15-11	225	740	470	420	960
125QW130-20-15	225	740	470	420	960
150QW145-9-7.5	225	770	480	420	850
150QW180-15-15	225	780	480	470	960
150QW180-20-18.5	225	780	480	470	1020
150QW180-25-22	225	780	480	470	1020
150QW130-30-22	250	860	520	470	1180
150QW180-30-30	250	860	520	540	1230
150QW200-30-37	250	860	520	540	1300
200QW300-7-11	275	900	560	540	1130
200QW250-11-15	275	900	560	540	1130
200QW400-10-22	275	900	560	540	1200
200QW400-13-30	275	900	560	540	1250
200QW250-15-18.5	275	900	560	540	1200
200QW300-15-22	275	900	560	540	1200
200QW250-22-30	275	900	560	540	1250
200QW350-25-37	275	900	560	540	1350
200QW400-30-55	290	920	580	540	1400
250QW600-9-30	320	1100	650	540	1650
250QW600-12-37	320	1100	650	540	1650
250QW600-15-45	320	1080	650	540	1650
250QW600-20-55	320	1080	650	540	1650
250QW600-25-75	320	1100	650	540	1650
250QW800-12-45	320	1080	650	540	1650
300QW500-15-45	400	1200	800	600	2040
300QW800-15-55	400	1200	800	600	2040
300QW600-20-55	400	1200	800	600	2050
300QW800-20-75	400	1200	800	600	2100
300QW950-20-90	400	1200	800	600	2200
300QW1000-25-110	400	1200	800	600	2200
350QW1100-10-55	450	1350	950	600	1950
350QW1500-15-90	450	1350	950	600	2160
350QW1200-18-90	450	1350	950	600	2160
350QW1100-28-132	450	1350	950	600	2500
350QW1000-36-160	450	1350	950	600	2600
400QW1500-10-75	510	1480	1100	700	2100
400QW2000-15-132	510	1480	1100	700	2500
400QW1700-22-160	510	1480	1100	700	2600
400QW1500-26-160	510	1480	1100	700	2620
400QW1700-30-200	510	1480	1100	700	2550
400QW1800-32-250	510	1480	1100	700	2860

■ QWP型固定式不锈钢潜水排污泵安装尺寸图：

型号	DN	D	D1	H	K	G	H1	H2	H3	h	N1-øk	g	p	f	y	N2-ød	J	L	M	m	n	e	E×E
25WQ7-8-0.55	25	100	75	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
25WQ8-25-1.1	25	100	75	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
32WQ8-12-0.75	32	120	90	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
40WQ12-15-1.5	40	130	100	560	330	100	265	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ20-7-0.75	50	140	110	580	331	105	270	380	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ10-10-0.75	50	140	110	550	286	105	270	350	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ20-15-1.5	50	140	110	560	286	105	270	360	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ15-30-2.2	50	140	110	605	300	105	270	400	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ17-25-3	50	140	110	660	350	105	270	450	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	550×550
50WQ25-32-5.5	50	140	110	800	370	105	270	480	100	20	4-ø16	260	230	310	210	4-ø14	175	470	400	100	50	16	600×550
65WQ25-15-2.2	65	160	130	610	323	120	315	410	150	20	4-ø18	275	250	310	225	4-ø14	180	470	400	100	50	18	550×550
65WQ37-13-3	65	160	130	665	358	120	315	460	150	20	4-ø18	275	250	310	225	4-ø14	180	470	400	100	50	18	650×600
65WQ25-30-4	65	160	130	710	353	120	315	505	150	20	4-ø18	275	250	310	225	4-ø14	180	470	400	100	50	18	650×600
80WQ40-7-2.2	80	185	150	640	360	140	350	440	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ80-15-7.5	80	185	150	640	360	140	350	440	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ100-32-18.5	80	185	150	680	360	140	350	475	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ40-15-4	80	185	150	710	365	140	350	500	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	650×600
80WQ65-25-7.5	80	185	150	790	385	140	350	545	150	20	4-ø18	290	255	340	260	4-ø18	210	470	400	100	50	18	700×600
100WQ85-10-4	100	205	170	770	482	182	410	550	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ100-35-18.5	100	205	170	850	462	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ65-15-5.5	100	205	170	850	460	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ100-15-7.5	100	205	170	855	470	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ85-20-7.5	100	205	170	855	475	182	410	560	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	750×650
100WQ100-25-11	100	205	170	1050	520	182	410	690	200	25	4-ø20	340	305	410	310	4-ø18	250	510	440	100	50	20	900×750
150WQ145-9-7.5	150	260	225	860	480	275	590	570	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	750×650
150WQ200-10-15	150	260	225	990	585	275	590	630	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ180-15-15	150	260	225	990	585	275	590	630	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ180-20-18.5	150	260	225	1050	550	275	590	690	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ150-26-18.5	150	260	225	1050	560	275	590	690	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ180-35-22	150	260	225	1050	560	275	590	700	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1000×800
150WQ200-30-37	150	260	225	1350	740	275	590	850	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1300×900
150WQ150-35-37	150	260	225	1350	740	275	590	850	250	25	4-ø20	400	360	410	300	4-ø18	265	600	525	100	50	20	1300×900
200WQ300-7-11	200	315	280	1050	540	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1000×800
200WQ250-11-15	200	315	280	1050	530	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1000×800
200WQ250-15-18.5	200	315	280	1050	550	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1000×800
200WQ400-10-22	200	315	280	1060	730	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ300-15-22	200	315	280	1060	730	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ400-13-30	200	315	280	1120	735	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ250-22-30	200	315	280	1120	735	310	570	420	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ300-25-37	200	315	280	1160	700	310	570	450	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1300×900
200WQ250-35-45	200	315	280	1450	780	310	570	480	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1350×900
200WQ400-30-55	200	315	280	1550	780	310	570	430	250	30	4-ø20	480	440	500	400	4-ø18	325	600	525	100	50	20	1400×1100
250WQ600-9-30	250	370	335	1650	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	436	700	615	150	90	24	1600×1300
250WQ600-12-37	250	370	335	1650	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
250WQ600-15-45	250	370	335	1650	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
250WQ600-20-55	250	370	335	1680	800	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
250WQ600-25-75	250	370	335	1750	840	440	710	510	350	35	4-ø24	550	500	610	470	4-ø18	435	700	615	150	90	24	1600×1300
300WQ800-12-45	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ480-15-45	300	435	395	1700	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ400-20-45	300	435	395	1700	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ600-20-55	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ800-20-75	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ950-20-90	300	435	395	1770	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
300WQ950-24-110	300	435	395	2100	840	480	765	540	400	35	4-ø28	680	600	745	615	4-ø23	552	700	615	150	90	28	1800×1500
350WQ1100-10-45	350	490	445	2151	727	383	765	580	400	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1350×1000
350WQ1180-13-75	350	490	445	2271	897	383	765	592	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1200-15-90	350	490	445	2140	897	383	765	680	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1130-18-90	350	490	445	2150	897	383	765	700	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1250-19.5-110	350	490	445	2250	950	383	765	750	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1500-20.6-132	350	490	445	2280	980	383	765	750	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
350WQ1500-26-160	350	490	445	2300	1030	383	765	750	500	45	4-ø40	880	780	870	770	12-ø22	633	888	800	150	90	27	1450×1200
400WQ1800-9.5-75	400	565	515	2464	975	390	800	650	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1500×1400
400WQ1690-12-90	400	565	515	2464	975	390	800	650	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1500×1400
400WQ2000-13.5-110	400	565	515	2464	975	390	800	650	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1500×1400
400WQ1700-22-160	400	565	515	2520	990	390	800	680	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1550×1450
400WQ2000-18.4-160	400	565	515	2520	990	390	800	680	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1550×1450
400WQ1950-23-185	400	565	515	2580	1020	390	800	700	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1600×1500
400WQ1980-26-220	400	565	515	2580	1020	390	800	700	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1600×1500
400WQ1800-32-250	400	565	515	2590	1050	390	800	720	500	50	6-ø40	880	780	950	850	16-ø26	630	630	542	150	90	27	1600×1550
450WQ2300-9.5-90	450	615	565	2404	900	700	1350	1033	600	40	4-ø40	930	810	1265	1145	20-ø26	952	902	833	100	84	26	1550×1350
450WQ2250-11-110	450	615	565	2450	950	750	1350	1033	600	40	4-ø40	930	810	1265	1145	20-ø26	962	902	833	100	84	26	1550×1350
450WQ2260-14-132	450	615	565	2480	1000	800	1350	1050	600	40	4-ø40	930	810	1265	1145	20-ø26	980	902	833	100	84	26	1550×1350
450WQ2280-20-185	450	615	565	2500	1050	850	1350	1050	650	40	4-ø40	930	810	1265	1145	20-ø26	980	902	833	100	84	26	1600×1380
450WQ2300-25-250	450	615	565	2500	1080	850	1350	1100	650	40	4-ø40	930	810	1265	1145	20-ø26	980	902	833	100	84	26	1650×1380
450WQ2300-29-280	450	615	565	2520	1150	900	1350	1100	700	40	4-ø40	930	810	1265	1145	20-ø26	1020	902	833	100	84	26	1650×1400
450WQ2100-36-315	450	615	565	2550	1250	950	1350	1250	700	40	4-ø40	930	810	1265	1145	20-ø26	1020	902	833	100	84	26	1680×1450
500WQ2490-10-110	500	670	620	3010	1280	595	1350	950	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2100×1750
500WQ2500-16-160	500	670	620	2775	1030	595	1350	1005	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	1950×1600
500WQ2490-18.5-185	500	670	620	2850	1050	595	1350	1050	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2000×1800
500WQ2500-12-132	500	670	620	1950	1100	595	1350	1080	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2050×1700
500WQ2400-22-220	500	670	620	3010	1280	595	1350	950	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2100×1750
500WQ2650-24-250	500	670	620	2880	1260	595	1350	1120	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2100×1750
500WQ2400-28-280	500	670	620	3010	1800	595	1350	1200	600	50	6-ø48	950	830	1260	1140	20-ø26	895	798	710	150	90	27	2200×1800

■ QWP型不锈钢潜水排污泵型谱图：

■ QWP型不锈钢潜水排污泵性能参数：

型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
25-7-8-0.55	25	7	8	2900	0.55	45	120	360	225	210	540
25-8-22-1.1	25	8	22	2900	1.1	45	120	360	225	210	540
32-8-12-0.75	32	8	12	2900	0.75	48	120	360	225	210	540
32-12-15-1.1	32	12	15	2900	1.1	45	120	360	225	210	540
40-15-15-1.5	40	15	15	2900	1.5	48	120	360	225	210	540
40-15-30-2.2	40	15	30	2900	2.2	54	120	360	225	210	540
50-20-7-0.75	50	20	7	2900	0.75	51	145	440	275	185	520	GAK-50
50-10-10-0.75	50	10	10	2900	0.75	52	120	250	230	185	520	GAK-50
50-20-15-1.5	50	20	15	2900	1.5	53	120	250	230	210	564	GAK-50
50-15-25-2.2	50	15	25	2900	2.2	54	145	410	245	205	550	GAK-50
50-18-30-3	50	18	30	2900	3	55	155	420	250	260	660	GAK-50
50-40-15-4	50	40	15	2900	4	55	140	457	264	310	730	GAK-50
50-25-32-5.5	50	25	32	2900	5.5	55	165	480	285	310	770	GAK-50
50-20-40-7.5	50	20	40	2900	7.5	58	175	480	285	310	770	GAK-50
65-25-15-2.2	65	25	15	2900	2.2	50	145	450	280	205	570	GAK-65
65-37-13-3	65	37	13	2900	3	57	165	475	305	260	652	GAK-65
65-25-30-4	65	25	30	2900	4	61	170	505	300	325	710	GAK-65
65-30-40-7.5	65	30	40	2900	7.5	56						GAK-65
65-35-50-11	65	35	50	2900	11	45	165	460	300	350	920	GAK-65
65-35-60-15	65	35	60	2900	15	65	165	460	300	350	920	GAK-65
80-60-13-5.5	80	60	13	2900	5.5	67	165	565	330	325	775	GAK-80
80-40-7-2.2	80	40	7	1450	2.2	59	165	510	330	260	640	GAK-80
80-43-13-3	80	43	13	2900	3	70	165	540	330	325	652	GAK-80
80-40-15-4	80	40	15	2900	4	61	180	565	330	325	775	GAK-80
80-65-25-7.5	80	65	25	2900	7.5	63	180	656	330	325	775	GAK-80
100-80-10-4	100	100	10	1450	4	65	220	700	430	420	800	GAK-100
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
100-100-15-7.5	100	100	15	1450	7.5	68	225	690	420	420	825	GAK-100
100-80-20-7.5	100	80	20	1450	7.5	65	225	690	420	420	825	GAK-100
100-100-25-11	100	100	25	1450	11	70	225	690	450	520	940	GAK-100
100-100-30-15	100	100	30	1450	15	65						GAK-100
100-100-35-18.5	100	100	35	1450	18.5	68	225	680	410	420	970	GAK-100
125-130-15-11	125	130	15	1450	11	72						GAK-125
125-130-20-15	125	130	20	1450	15	75						GAK-125
150-145-9-7.5	150	145	9	1450	7.5	76	225	800	510	420	795	GAK-150
150-180-15-15	150	180	15	1450	15	69	275	950	610	520	1060	GAK-150
150-180-20-18.5	150	180	20	1450	18.5	72	250	925	858	520	1060	GAK-150
150-180-25-22	150	180	25	1450	22	78	260	925	585	520	1060	GAK-150
150-130-30-22	150	130	30	1450	22	78	260	925	585	520	1060	GAK-150
150-180-30-30	150	180	30	1450	30	78						GAK-150
150-200-30-37	150	200	30	1450	37	73	275	1025	650	520	1320	GAK-150
200-300-7-11	200	300	7	980	11	66	290	990	610	520	1150	GAK-200
200-250-11-15	200	250	11	1450	15	64	270	970	600	520	1120	GAK-200
200-250-15-18.5	200	250	15	1450	18.5	73	290	1130	715	520	1130	GAK-200
200-400-10-22	200	400	10	1450	22	75	275	1120	710	520	1130	GAK-200
200-400-13-30	200	400	13	1450	30	76	275	1120	710	520	1320	GAK-200
200-300-15-22	200	300	15	1450	22	76	275	1120	710	520	1130	GAK-200
200-250-22-30	200	250	22	1450	30	71	275	1120	710	520	1290	GAK-200
200-350-25-37	200	350	25	1450	37	71	325	1080	680	520	1370	GAK-200
200-400-30-45	200	400	30	1450	45	74	330	1250	780	520	1370	GAK-200
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
250-600-9-30	250	600	9	980	30	78	440	1100	700	520	1660	GAK-250
250-600-12-37	250	600	12	1450	37	76	440	1100	700	520	1660	GAK-250
250-600-15-45	250	600	15	1450	45	73	440	1100	700	520	1660	GAK-250
250-600-20-55	250	600	20	1450	55	73	440	1100	700	520	1700	GAK-250
250-600-25-75	250	600	25	1450	75	71	440	1100	700	520	1750	GAK-250
300-800-12-45	300	800	12	980	45	74	470	1305	850	650	1845	GAK-300
300-480-15-45	300	480	15	1450	45	66	470	1305	850	650	1845	GAK-300
300-800-15-55	300	800	15	1450	55	73	470	1305	850	650	2060	GAK-300
300-600-20-55	300	600	20	1450	55	73	470	1305	850	650	2060	GAK-300
300-800-20-75	300	800	20	1450	75	75	470	1305	850	650	2120	GAK-300
300-950-20-90	300	950	20	1450	90	76	470	1305	850	650	2120	GAK-300
300-1000-25-110	300	1000	25	1450	110	76	500	1350	875	650	2220	GAK-300
300-1100-10-55	300	1100	10	1450	55	73						GAK-300
350-1500-15-90	350	1500	15	740	90	87	630	1533	1280	700	2190	GAK-350
350-1200-18-90	350	1200	18	980	90	85	500	900	500	750	2190	GAK-350
350-1100-28-132	350	1100	28	980	132	84	700	1616	1363	700	2480	GAK-350
350-1000-36-160	350	1000	36	980	160	84	700	1666	1413	700	2590	GAK-350
400-1760-7.5-55	400	1760	7.5	980	55	83						GAK-400
400-1500-10-75	400	1500	10	980	75	86	600	1650	1365	780	2000	GAK-400
400-2000-13-110	400	2000	13	980	110	84	600	1650	1365	780	2280	GAK-400
400-2000-15-132	400	2000	15	980	132	83						GAK-400
400-1700-22-160	400	1700	22	980	160	83	630	1670	1380	780	2600	GAK-400
400-1500-26-160	400	1500	26	980	160	84	630	1670	1380	780	2600	GAK-400
型号	口径	流量	扬程	转速	功率	效率	A	B	C	D	H	自动耦合器
型号	mm	(m3/h)	(M)	(r/min)	(kw)	(%)	A	B	C	D	H	自动耦合器
400-1800-32-250	400	1800	32	980	250	82	670	1730	1440	780	2850	GAK-400
500-2500-10-110	500	2500	10	740	110	85	900	2218	1875	900	2250	GAK-500
500-2600-15-160	500	2600	15	740	160	84	955	1968	1625	900	2450	GAK-500
500-2400-22-220	500	2400	22	740	220	85	900	2218	1875	900	2520	GAK-500
500-2650-24-250	500	2650	24	740	250	85	1017	2198	2395	900	3000	GAK-500

■ QWP型不锈钢潜水排污泵故障原因及排除方法：

故障现象

原因分析

排除方法

流量不足或不出水

1.叶轮旋转错误

2.阀门是否打开和完好

3.管道叶轮被堵

4.转速过低

5.扬程过高

6.抽送介质密度较大

7.介质粘度较高

8.密封圈损坏(口环处)

1.调整叶轮旋转方向

2.检查、维修、排除

3.清理杂物

4.检查电器设备及电路

5.改泵或降低扬程

6.用水冲稀降低浓度

7.降低粘度

8.更换

运行不稳定

1.叶轮不平衡

2.轴承损坏

1.送制造厂调换或校正

2.更换

泵不能启动

1.缺相

2.叶轮卡住

3.绕组、接头或电缆断路

4.定子绕组烧坏

5.电器控制发生故障

1.检查线路进行修复

2.排除杂物

3.用欧姆表检查修复

4.修理、更换绕组

5.修理或调换

电流过大

1.工作电压低

2.管道、叶轮被堵

3.抽送液体的高度或粘度较高

4.使用扬程过低

1.调整工作电压

2.清理管道、叶轮堵物

3.改变密度或粘度

4.减少流量，提高扬程

绝缘电组低

1.电缆线电源接线端渗漏

2.电缆线破损

3.机械密封磨损产生泄漏

4.各0形密封圈失效

5.机壳被介质腐蚀漏水

1.拧紧压紧螺母

2.更换

3.更换

4.更换

5.修补

下一个[JYWQ型自动搅匀式潜污泵]上一个：[QJ型井用潜水泵]

不锈钢潜水排污泵,QWP型不锈钢潜水排污泵生产厂家相关产品

不锈钢潜水排污泵,QWP型不锈钢潜水排污泵厂家相关文章
