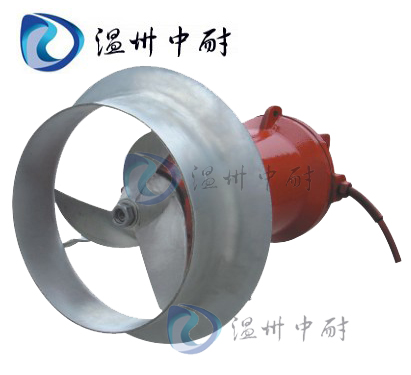

QJB型潜水搅拌机

产品型号:QJB型

所属类目:潜水泵

产品简介:潜水搅拌机的电机绕组为F级绝缘,防护等级为IP68。在污水厂的曝气系统中配合使用,可使系统能耗大大降低,且充氧量明显提高,能有效的防止沉淀。根据工艺要求,直联式潜水搅拌可配用导流罩。

  • 产品说明
  • 安装尺寸
  • 性能参数
  • 故障排除

QJB型潜水搅拌机产品概述:

  QJB型潜水搅拌机可分为混合搅拌和低速推流两大系列。
  混合系列搅拌机适用于污水处理厂和工业流程中搅拌含有悬浮物的液体;
  低速推流系列搅拌机适用于工业和城市污水处理厂曝气池,其产生低切向流的强力水流,可用于循环及硝化、脱氮和除磷阶段创建水流等。

QJB型潜水搅拌机适应范围:

QJB型潜水搅拌机在下列条件下应能正常连续运行:
1、最高介质温度不超过40℃;
2、介质的PH值在5~9之间;
3、液体密度不超过1150kg/m3;
4、长期潜水运行,潜水深度一般不超过20m。
警 告!
潜水搅拌机必须完全潜入水中工作,不能在易燃易爆和强腐蚀性的环境中工作!

QJB型潜水搅拌机型号意义:



QJB型潜水搅拌机性能特点:

1、潜水搅拌机结构紧凑、操作维护简单、安装检修方便、使用寿命长。
2、叶轮具有最佳的水力设计结构,工作效率高,后掠式叶片具有自洁功能可防杂物缠绕、堵塞。
3、与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀。
4、电机绕组绝缘等级为F级,防护等级为IP68,选用进口轴承和独有专利的电机防凝露装置,使电机的工作更加安全可靠。
5、两道机械密封,材质为碳化钨-碳化钨。
6、根据工艺要求,直联式潜水搅拌可配用导流罩。
7、潜水搅拌机的不锈钢、碳钢精铸焊接叶桨,经优化设计叶片呈后掠式,效率高,具有自洁功能。
8、内部设有泄漏传感器和定子绕组超温保护报警装置。

QJB型潜水搅拌机结构图:

QJB型潜水搅拌机结构特点:

  混合搅拌系列产品选用多极电机,采用直联式结构,能耗低,效率高;叶轮通过精铸或冲压成型,精度高,推力大,外型美观流畅,结构紧凑。
  低速推流系列产品采用摆线针轮减速机,配备功率小,转速低,叶轮直径大,服务面积广。叶轮由聚胺脂材料和铝合金铸成,强度高,耐腐蚀性强,除了具有搅拌的功能外还能外还兼有推流和创建水流的作用。
  潜水搅拌机的电机绕组为F级绝缘,防护等级为IP68。在污水厂的曝气系统中配合使用,可使系统能耗大大降低,且充氧量明显提高,能有效的防止沉淀。根据工艺要求,直联式潜水搅拌可配用导流罩。

QJB型潜水搅拌机用途:

    QJB型潜水搅拌机主要应用在市政和工业污水处理过程中的混合、搅拌和环流,也可用于景观水环境的养护,通过叶轮旋转运动达到创建水流的作用,改善水体质量,增加水中含氧量,有效阻止悬浮物的沉积。工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所。

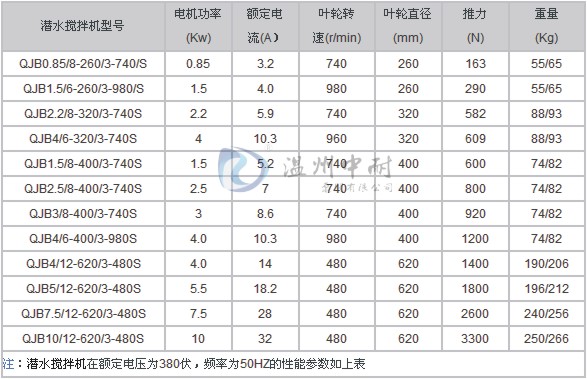

QJB型潜水搅拌机性能参数:

QJB型潜水搅拌机流速图:



以上流速场是在清水中,边界水流速度为V=0.1m/s工况下。

QJB型潜水搅拌机选型参考:

潜水搅拌机的选型是项比较复杂的工作,选型方案的正确与否直接影响到设备的正常使用,作为选型的原则就是耍让搅拌机在适台的容积里发挥充分的搅拌功能,这个标准一般可用流速来确定,根据污水处理厂的不同工艺要求,搅拌机选型的最佳流速应保证在0.15—0.3m/s之间,如果低于0.15m/s的流速则达不到推流搅拌的效果,如果超过0.3m/s的流速则会影响工艺教果且造成浪费。
  所以在选型前,首先要确定潜水搅拌机运用在什么场所,如污水池,污泥池还是生化池;其次是介质的参教,如:悬浮物含量、温度、PH值等:还有水池的形状、水深甚至安装方式等都将对选型产生影响,同时还应考虑到节能因素,因为这将会影响到用户今后的运行成本。可参考下面的常水搅拌机流场图。为了满足在不同的环境下都能达到最佳的搅拌功能,我们为用户提供了多种型号的潜水搅拌机,同时可提供选型服务。

QJB型潜水搅拌机运行模式:

  潜水搅拌机的安装定位对其揽拌效果有很大的影响,为了达到事半功倍的运行效果,我们建议用户按专业设计人员的要求去做,要充分专虑到水池的形状,进出水的位置以及搅拌机的水流反射到构筑物而引起的涡流等情况,尽量减少短路循环和死角的产生,避免与池壁的撞击而降低流速。参照下面的运行模式图,可帮助您合理选择搅拌机和安装形式。

QJB型潜水搅拌机安装示意图:

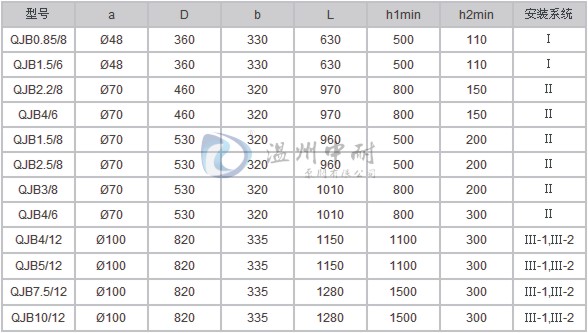

QJB型潜水搅拌机安装尺寸表:

备注
  潜水搅拌机的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机
  当池深H<4米时建议采用安装系统Ⅰ。潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的最大角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔。
  当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座)。起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔。安装系统Ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点。该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无法正常起吊等现象。在有悬臂池顶(如图)的安装条件下更显得操作方便可靠。
  客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸。安装系统的材质采用不锈钢(或碳钢)制造。安装系统中除导杆或导向钢丝、起吊底座外,多台搅拌机可共用一套起吊装置(用户有特殊要录除外)。

QJB型潜水搅拌机安装注意事项:

  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。

QJB型潜水搅拌机性能参数:

QJB型潜水搅拌机安装注意事项:

  ◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
  ◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
  ◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上。
