管道式屏蔽泵PBG系列离心泵

■ PBG系列管道式屏蔽泵产品概述：

管道式屏蔽泵,立式离心式屏蔽泵,单级管道式屏蔽泵

    PBG系列管道式屏蔽泵是由离心泵和屏蔽电动机构成一个密封整体，整体采用静密封设计。可以广泛使用在采暖、卫生用水、冷冻水系统中无腐蚀的冷水和热水的输送，它是宾馆、医院、工厂、高档住宅等热力交换站、管路集中供暖的理想输送设备。屏蔽泵其较之于普通离心泵有泵、机一体化结构紧凑，体积小、外形美观、运行平稳、安装方便、无噪音、零泄漏、等特点，大限度的满足用户日益增长的对工作环境的稳定性与环保要求。

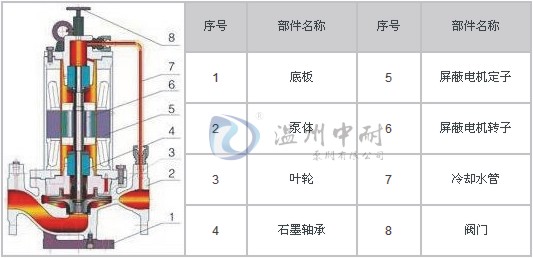

■ PBG系列管道式屏蔽泵结构图：

    PBG系列管道式屏蔽泵为立式水泵，电泵有水泵和屏蔽电动机（以下简称电机）两部分组成。水泵部分主要零部件叶轮、泵体、密封环，电机部分主要零部件有定子、转子、屏蔽套、轴承座、轴承、推力盘、冷却管、放气阀等零部件组成。
    屏蔽泵电机选用H级绝缘绕组。转子由不锈钢轴和铸铝转子组成。为了防止输送液体进入定子和腐蚀转子，在定子内径及转子表面分别用不锈钢屏蔽套密封。
    密封性：泵体法兰与电机法兰连接处，机座与轴承座及定子屏蔽连接处均有耐热O型密封圈密封。
    屏蔽泵叶轮悬臂安装在电机转轴上，由键和螺母予以固紧。
    润滑与冷却：采用外循环。当泵工作时，由电泵出口处引出少量液体经过冷却管、后轴承与轴颈间隙、定、转子间隙、前轴承与轴颈间隙、叶轮后口环组成一循环回路（单级）、后一级叶轮进口环组成一循环回路（多级）。

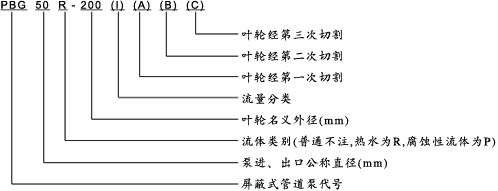

■ PBG系列管道式屏蔽泵型号意义：

■ PBG系列管道式屏蔽泵工作条件：

    1、屏蔽泵输送流体不应含有体积比超过0.1%和粒度大于0.2mm的固体颗粒；
    2、电源额定电压为380V，频率为50Hz，三相交流电；
    3、输送液体的温度≤120℃；
    4、屏蔽泵系统压力不超过1.0MPa，不小于50Kpa；如超过请订货时注明；
    5、环境温度不超过40℃；
    6、海拔不超过1000mm；
    7、电动机为鼠笼型，适用于满压起动，如果电原容量不足以满压起动时，则可采用降压启动。

■ PBG系列管道式屏蔽泵产品用途：

    PBG系列管道式屏蔽泵广泛应用于暖通空调空调冷热水循环、工业、城市生活用水、管道增压、远距离送水等场合，变换材质的派生产品更可适用于石油、化工、制药、食品、制冷等。高、低温，高压各种场合。

■ PBG系列管道式屏蔽泵性能参数：
